3. Порядок выполнения работы

3.1. Расчёт наружного освещения

3.1.1.Создадим новую сцену наружного освещения. Пункт главного менюВставить  Новая сцена  Наружная сцена.

3.1.2. Введём элемент пола размером 20х50 метров. Это будет участок, который необходимо осветить.

На этом участке разместим дом, дорожку и несколько деревьев.

3.1.3. Размер дома 9х11 метров, высота 1 этажа – 3 метра, двухскатная крыша высотой - 3 метра.

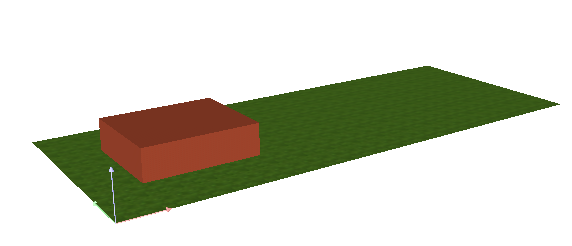

3.1.4. Построение дома начнём с построения квадрата размером 9х11х3 (в Проводнике - Разместить объект  Стандартный элемент Квадр) (рис. 53).

3.1.5. Назначим каждому объекту свою текстуру. Для квадрата – это будет кирпич, для пола – трава.

Рис. 53

3.1.6. Сверху на Квадр поместим две Призмы с размером основания 4,5х11 м и высотой 3м, таким образом, чтобы они образовали крышу. И применяем операцию сложения объектов.

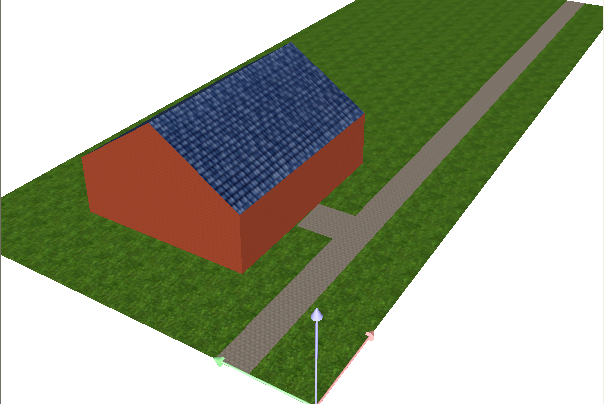

3.1.7. Разместим дорожку шириной 1,5 м на всю длину участка. Дорожку выполним из элементов Квадр, высотой 0,1м (рис. 54).

Рис. 54

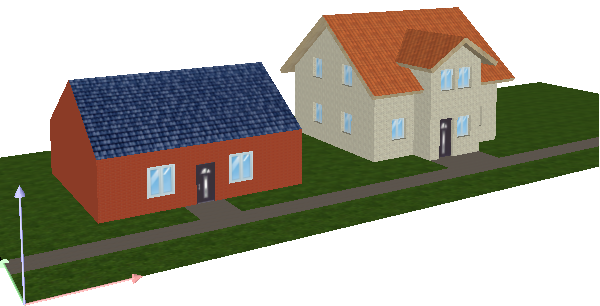

3.1.8. Разместим второе здание. Для этого воспользуемся разделом Furniture окна Объекты. Вставим объект: Furniture – Внешнее помещение – здание – одноквартирные жилые дома – дом 1 (рис. 55).

Рис. 55

3.1.9. Разместим деревья на сцене (рис.56).

Рис. 56

3.1.10. Произведём расстановку светильников для наружного освещения. С помощью пункта Проводника – Наружное освещение – Выбрать светильники, выберем следующее световое оборудование фирмы Световые технологии для проекта:

Прожектор: ULS 1000 – для освещения участка рядом с домом.

Уличный светильник: NFB 234 E60 для освещения дорожки.

Светильник настенный: NBL 52 F121 для освещения крыльца дома.

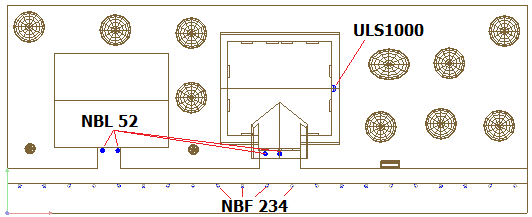

Разместим светильники на сцене (рис. 57).

Рис. 57

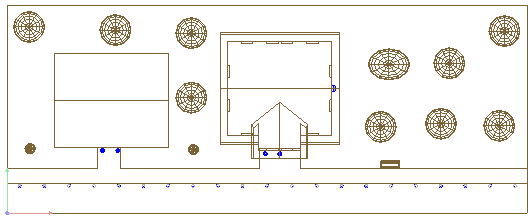

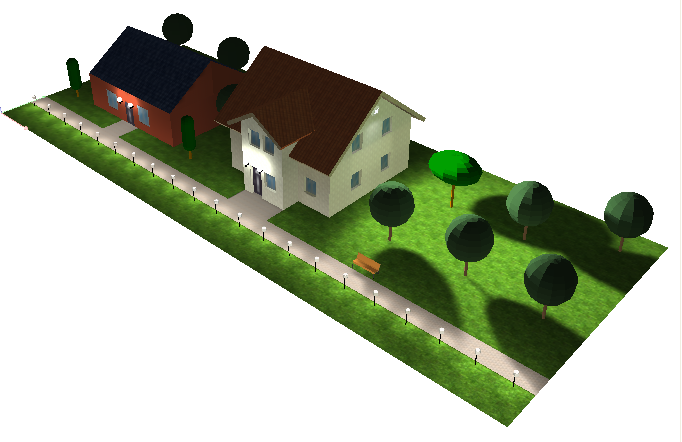

3.1.11. Результаты расчёта наружного освещения (рис.58)

Рис. 58

3.2. Расчёт уличного освещения

3.2.1. Для построения сцены уличного освещения будем использовать Ассистента – «Ускоренная компоновка улиц». Запустите ассистента из меню Файл  Ассистенты Ускоренная компоновка улиц.

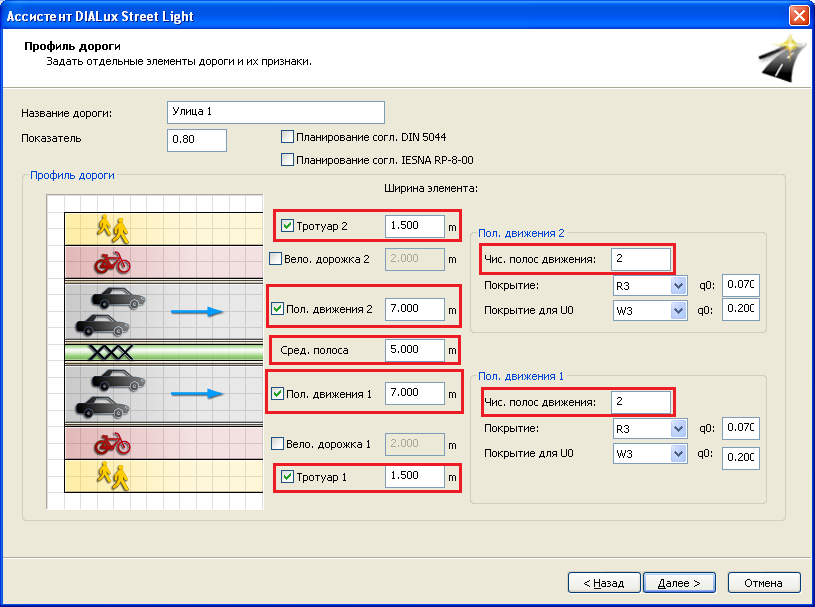

3.2.2. Укажите, что полос движения – 4 по две в каждую сторону. По краям дороги – тротуары шириной 1,5 м. Ширина полосы движения – 7 м. Размер средней полосы – 5 м (рис. 59).

Рис. 59

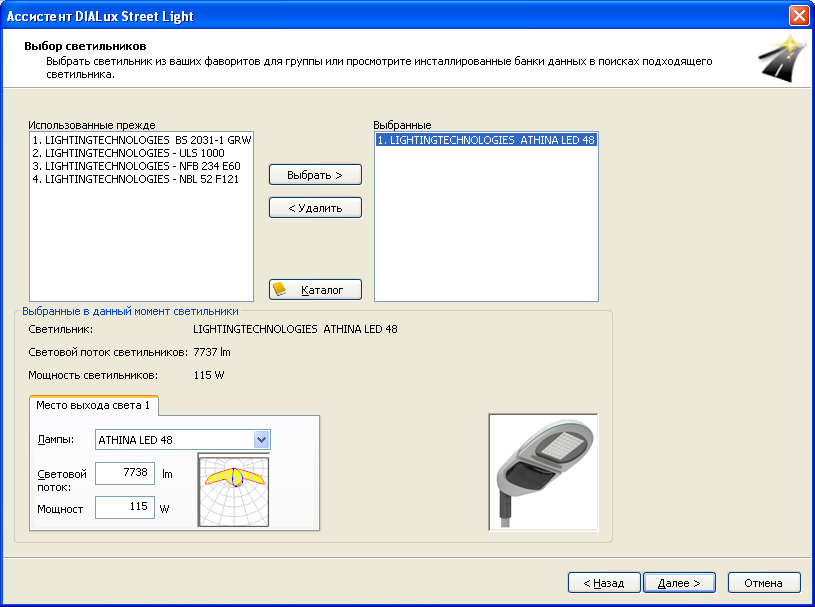

3.2.3. Для освещения улицы будем использовать светильники от производителя Световые Технологии – ATHINALED 48 (рис. 60).

Рис. 60

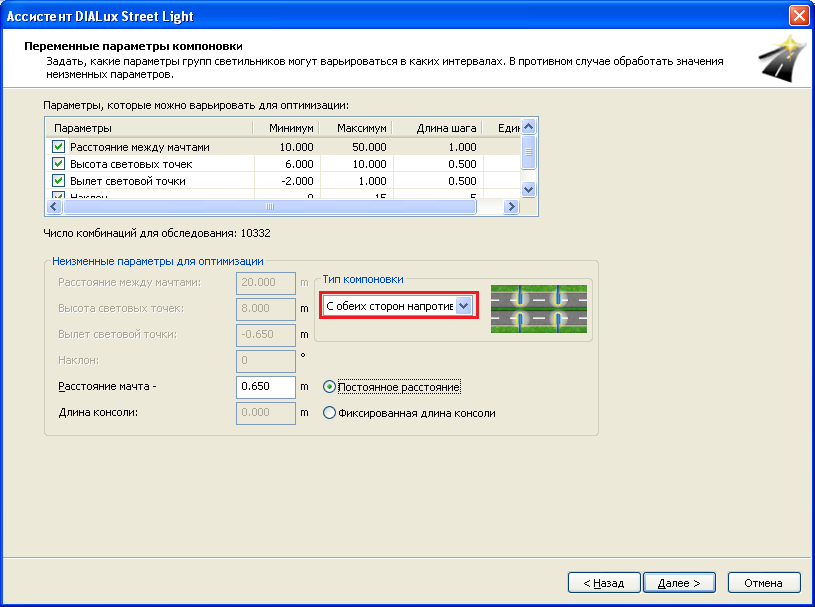

3.2.4. Выберем установку светильников – с обеих сторон, напротив друг друга (рис. 61).

Рис. 61

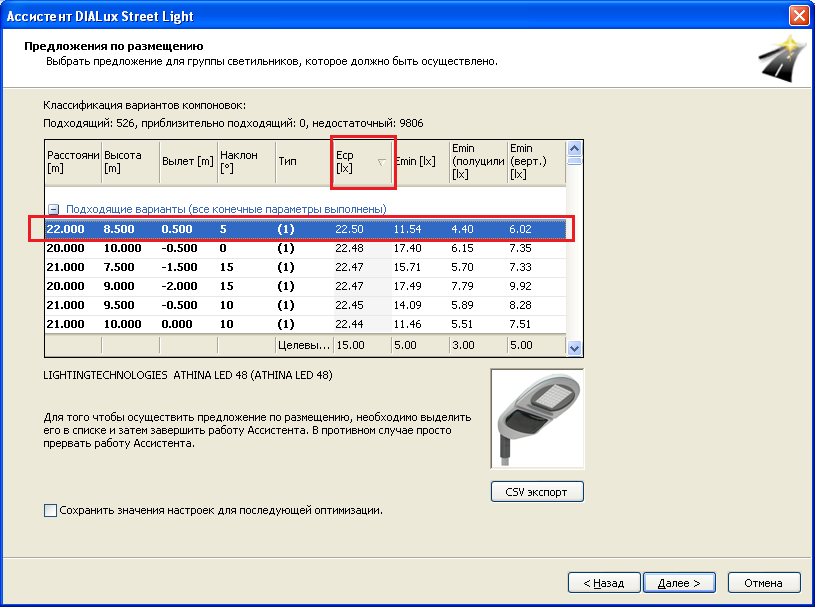

3.2.5. После оптимизационного расчёта выбираем наиболее подходящий вариант (рис.62).

Рис. 62

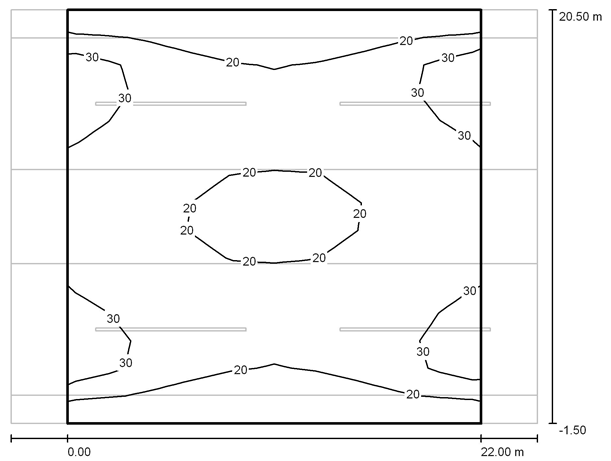

3.2.5. Получим следующие результаты расчёта:

Рис. 63

4. Задание для выполнения лабораторной работы

4.1. Проектирование системы уличного освещения автомобильной дороги с определенной интенсивностью движения.

4.2. Проектирование системы освещения улицы светодиодными светильниками.

4.3. Выполнить проект в соответствии с заданием, выбрать и разместить светильники, вывести на экран и печать результаты расчетов.

4.4. Исходные данные для проектирования уличного освещения выдаются преподавателем каждому студенту индивидуально.
