2.3. Менеджер проекта
Менеджер проекта открывает быстрый доступ к элементам, использованным в вашем проекте освещения. Каждый отдельный элементможет быть выбран, и его свойства могут быть просмотрены и изменены в окне Инспектора.
Менеджер проекта включает в себя окно Инспектора и соответствующую древовидную структуру (проект, мебель, текстура, выбор светильника, результат).
Проект организует общую проектную информацию, а также данные всех помещений, наружных сцен, улиц и светильников.
2.4. Проводник
Проводник - связующий элемент, который непосредственно обеспечивает доступ ко всем этапам проектирования, в том числе необходимым для размещения светильников (раздел Планирование освещения).Если указатель задержать на вкладке Освещение внутри помещений,будут доступны все опции для проектирования внутреннего освещения. Если Проводник скрыт, доступ к нему осуществляется с помощью выбора меню Окно Показать окно Проводника.
3. Порядок выполнения работы
3.1. Создадим комнату в DIALux.
3.1.1. Запускаем программу и в стартовом окне выбираем пункт Новый проект интерьера.
3.1.2. Вводим необходимые размеры помещения во вкладке Редактор помещений Менеджера проекта и нажимаем кнопку ОК (рис. 4).
Рис. 4

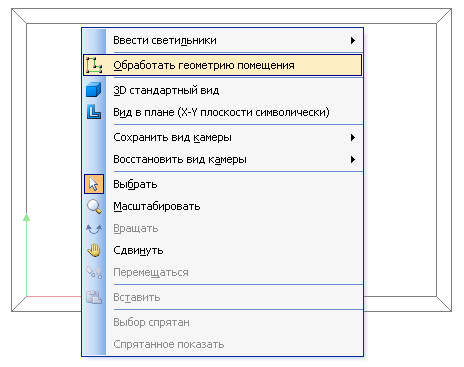

Если Вам необходимо помещение другой, более сложной конфигурации, Вы сможете легко его изменить. Для этого щелкаете правой кнопкой мыши по помещению и в выпадающем меню выбираете пункт Обработать геометрию помещения (рис.5).
Рис. 5
По углам нашего помещения появятся 4 точки. Вы можете добавить или удалить дополнительные точки, щелкнув правой кнопкой мыши по помещению и выбрав в выпадающем меню пункт Вставить точку (рис. 6).
Рис. 6

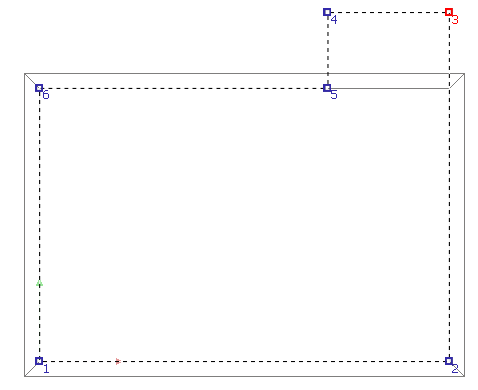

Добавим 2 точки и переместим их, удерживая каждую левой кнопкой мыши (рис. 7).
Рис. 7

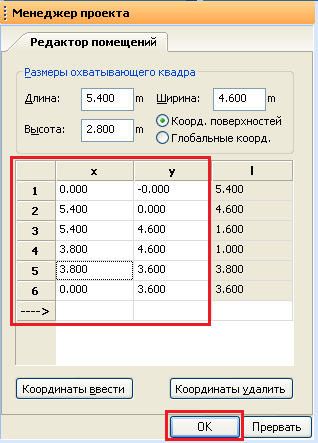

Нажимаем кнопку ОК во вкладке Редактор помещений Менеджера проекта. В этом окне Вы также можете вручную отредактировать координаты каждой точки (рис.8).
Рис. 8
3.1.3. Следующим этапом будет выбор светильника. Для этого выбираем пункт меню ФайлИмпортироватьФайлы светильников...

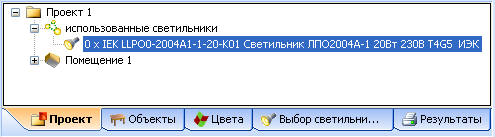

В открывшемся окне находим необходимый файл светильника и нажимаем кнопку открыть. Если все сделано правильно, во вкладке Проект Менеджера проекта должен появиться Ваш светильник (рис.9).
Рис. 9
3.1.4. Вставляем светильники в помещение, для этого щелкаем правой кнопкой мыши по помещению и в появившемся меню выбираем вкладку Ввести светильники, затем выбираем способ ввода. Для начала воспользуемся методом Расположение полей.

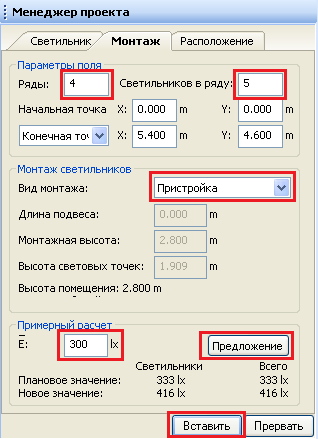

3.1.5. Во вкладке Монтаж Менеджера проекта ставим количество светильников и их монтаж. Также можно воспользоваться Примерным расчётом по освещенности и программа сама предложит Вам количество и расположение светильников. Для этого вставляем в поле необходимое значение люкс и нажимаем кнопку Предложение. Чтобы завершить вставку светильников нажимаем кнопку Вставить (рис. 10).
Рис. 10

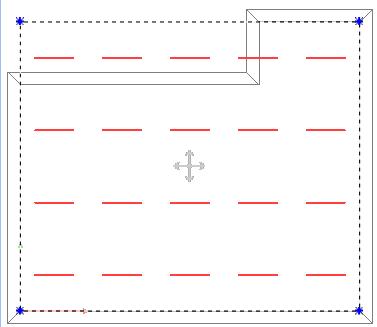

3.1.6. Поле светильников не корректно встало в помещении, т. к. геометрия помещения сложная. Для того чтобы сместить поле светильников щелкаем по любому из них и зажав левой кнопкой мыши появившуюся в середине стрелку смещаем поле в необходимое место (рис. 11).
Рис. 11
3.1.7. Кроме этого, можно разделить поле и удалить лишние светильники. Для этого, вызываем контекстное меню (ПКМ на поле светильников) и выбираем пункт – Разделить. После чего можно выделить не нужные светильники и удалить их (рис. 12).
Рис. 12
3.1.8. Нажимаем кнопку Запустить расчет на панели инструментов Расчёт, либо пункт меню Результаты Запустить Расчёт.

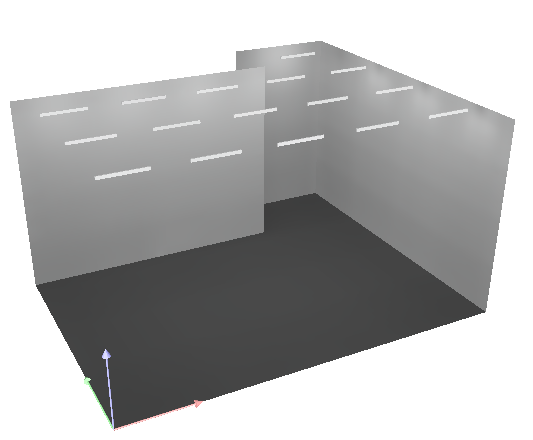

3.1.9. После окончания процедуры расчёта выводится 3D вид с результатами расчёта (рис. 13).
Рис. 13

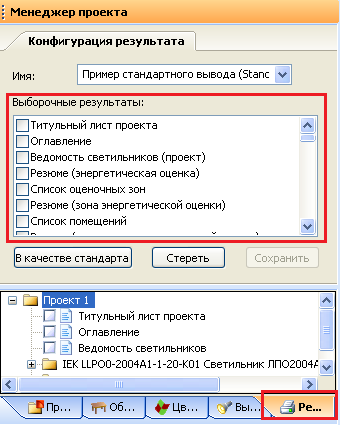

3.1.10. Следующим этапом будет вывод результатов расчёта. Переходим во вкладку Результаты Менеджера проекта и отмечаем галочкой необходимые для отчета данные (рис. 14).
Рис. 14
Вы можете распечатать результаты или сохранить их в формате PDF. Для этого переходим в меню ФайлЭкспортировать и выбираем необходимый способ вывода результатов.
