2.5. Сохранение результатов в формате pdf
DIALux предоставляет возможность экспортировать результаты в файл формата PDF. После того, как Вы выбрали всю требуемую информацию, нужно выбрать меню Файл Экспортировать Сохранить результат в формате PDF. Это меню доступно только в случае, если хотя бы одно окно результатов активно.
Затем появится запрос об определении каталога и названия файла PDF.
Вы можете экспортировать графический результат, созданный DIALux, почти во все другие Windows программы, например, Word или программы обработки изображения.
Для этого с помощью функций «Копировать» и «Вставить» можете копировать текст и таблицы в другие программы.
3. Порядок выполнения работы
Проектирование системы освещения жилого помещения на примере спальни.
3.1. Этап 1. Создание помещения
3.1.1. Создадим прямоугольное помещение размером 4м х 3м, высотой 2,8м.

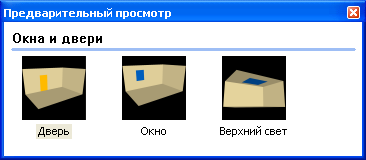

3.1.2. Разместим в помещении одно окно и одну дверь. Для этого на панели проводника, выберем пункт – ввести окна и двери (рис. 21).
Рис. 21

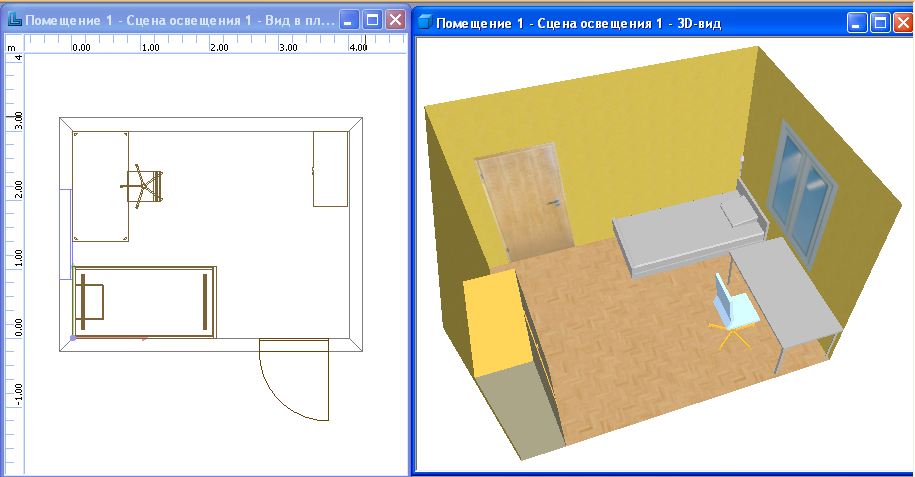

3.1.3. Выберем, что создаём дверь. Дверь размещаем, перетаскивая указатель двери мышкой. Разместим дверь на левой стене (рис. 22).
Рис. 22
В менеджере проекта укажем:
- на вкладке «Общие положения» - Тип отверстия – «Кнаружи, шарниры слева».
- на вкладке «Позиция/Величина» - Расстояние слева – 0,3 м.
- на вкладке «Материал» - выберите материал – «Древесина (светлый), тип – «Пластика».
Остальные параметры оставьте «по умолчанию».
3.1.4. Создадим окно на левой стене.
Размеры окна:
- высота: 1,5 м
- ширина 1,3 м
- расстояние слева – 0,85м.

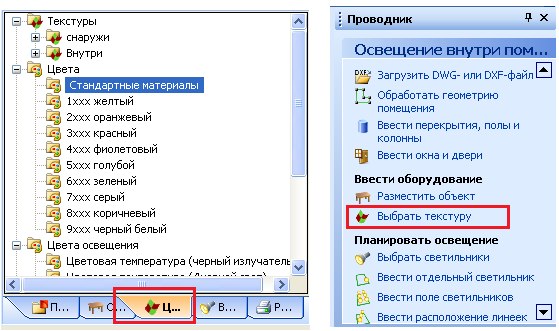

3.1.5. Назначим стенам, полу и потолку различные текстуры. Для этого, заходим в пункт меню вставить – текстура. Либо переключаемся на вкладку Цвета, либо выбрать пункт на панели проводника – выбрать текстуру (рис. 23).
Рис. 23
Выбираем текстуры и перетаскиваем их мышкой на объекты модели.
Для стен: текстуры – внутри – стены – обои – текстурный винил.
Для пола: текстуры – внутри – полы – линолеум – линолеум2.
Для потолка: текстуры – внутри – потолок – потолочные плиты.
Для Двери: текстуры – внутри – двери - Дверь, древесина, бук.
Для окна: текстуры – внутри – окно – окно, пластик, белый.
Рис. 24
В дереве проекта выделяя по очереди объекты, назначаем каждому объекту свой материал.
Для стен – материал 9001 (Кремово-белый).
Для потолка – стандартный потолок.
Для пола – Древесина (Светлый).
3.2. Этап 2. Размещение мебели

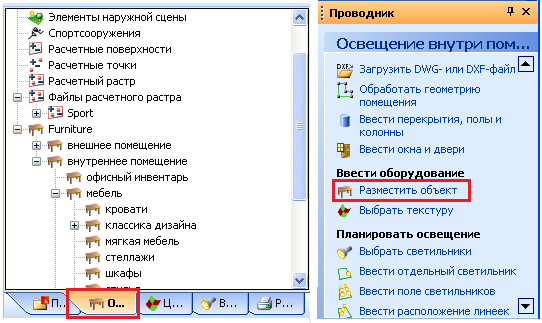

Мебель размещается на плане, аналогично текстурам. Для этого, заходим в пункт меню вставить – объект. Либо переключаемся на вкладку Объекты, либо выбрать пункт на панели проводника – разместить объект (рис. 25).
Рис. 25
Разместим на плане (рис. 26):
Кровать (кровать 2 узкая).
Стул (вращающееся кресло 1).
Стол (160х80 стандарт)
Шкаф (120х200 2 двери).
Рис. 26
