3.3. Этап 3. Выбор и размещение светильников / Работа с библиотекой

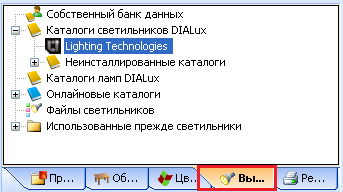

3.3.1. Откроем вкладку выбора светильников. Выберем раздел Каталоги светильников Dialux и базу светильников – LightingTechnologies (рис. 27).

Рис. 27

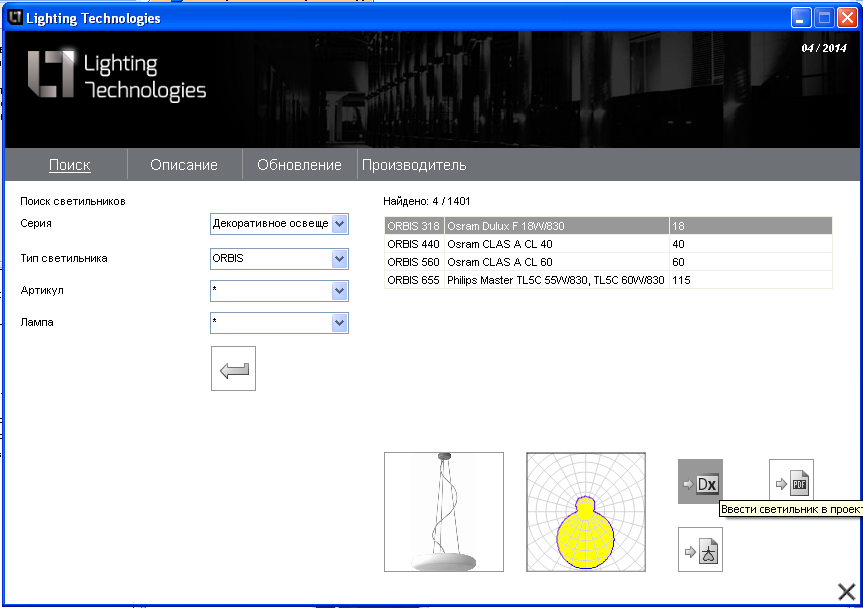

3.3.2. Откроется библиотека светильников данного производителя. В ней выберем светильник – ORBIS 318 (рис. 28) и устанавливаем по центру комнаты.

Рис. 28

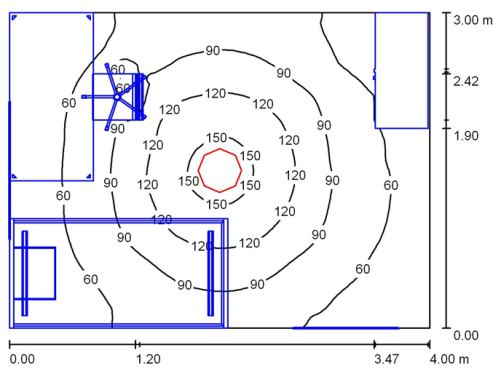

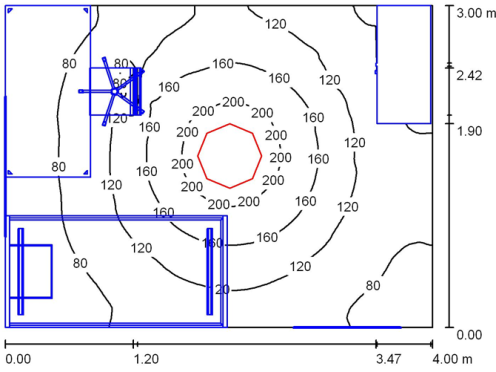

После чего производим расчёт освещения. В результате получили распределение освещённости в помещении (рис. 29,а).

3.3.3. Изменим светильник на ORBIS 560. Для этого удалим размещённый светильник и выберем новый из базы (рис. 29,б).

ORBIS 318 ORBIS 560

а) б)

Рис. 29

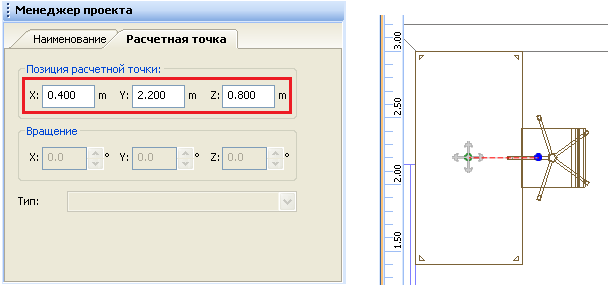

3.3.4. Определим расчётные точки и поверхности. Для этого в проводнике выберем Ввести расчётные точки – горизонтальная расчётная точка, и укажем её позицию по центру стола (рис. 30).

Рис. 30

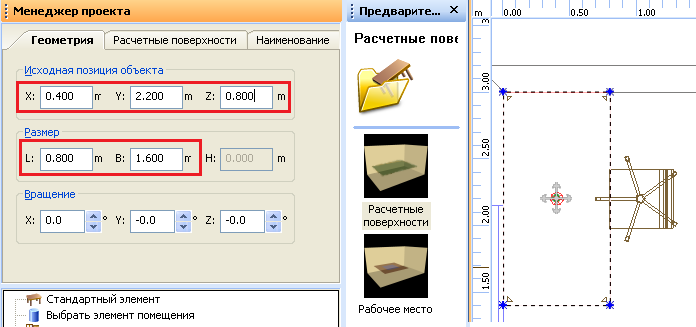

3.3.5. Добавим расчётную поверхность. Для этого в проводнике выберем Ввести расчётные поверхности – расчётная поверхность и разместим её по крышке стола (рис. 31).

Рис. 31

Запустим расчёт. И посмотрим результаты. Для этого в дереве результатов, необходимо выбрать отображение результатов расчётных поверхностей и точек и дважды щёлкнуть ЛКМ по каждому из них.

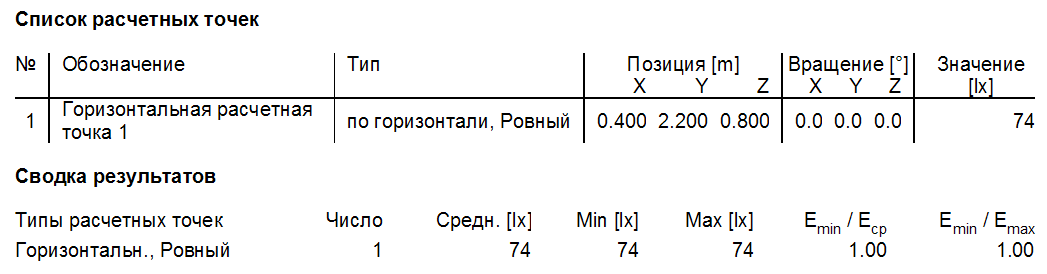

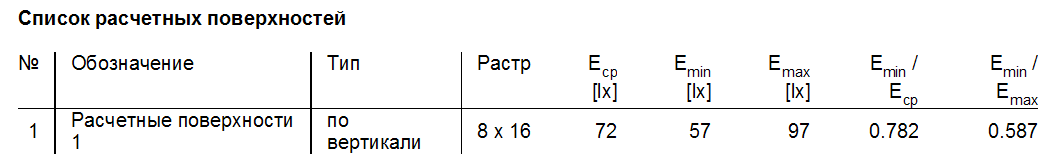

Результаты расчетов представлены на рис. 32.

Рис. 32

4. Задание для выполнения лабораторной работы

4.1. Проектирование системы освещения офисного помещения на примере учебной аудитории.

4.2. Проектирование системы освещения на примере промышленного объекта.

4.3. Проектирование системы освещения на примере жилого помещения.

4.4. Построить заданное помещение, выбрать и разместить светильники, вывести на экран и печать результаты расчетов.

4.5. Тип, размер, назначение помещения выдается преподавателем каждому студенту индивидуально.

5. Контрольные вопросы

5.1. По результатам расчета сделайте выводы по использованию светильников ORBIS в предложенной квартире.

5.2. Какие требования изложены в СП [3] для помещений жилых, офисных?

5.3. Объясните последовательность построения заданного помещения с учетом его особенностей и размещения окон, дверей, мебели и.т.д.

Лабораторная работа №7 проектирование системы уличного освещения

1. Цель работы

Изучить возможности программы по проектированию систем наружного и уличного освещения. Научиться строить сцены наружного освещения. Получить навыки работы с ассистентами по построению сцен уличного освещения.

2. Теоретические пояснения

2.1. Наружное освещение

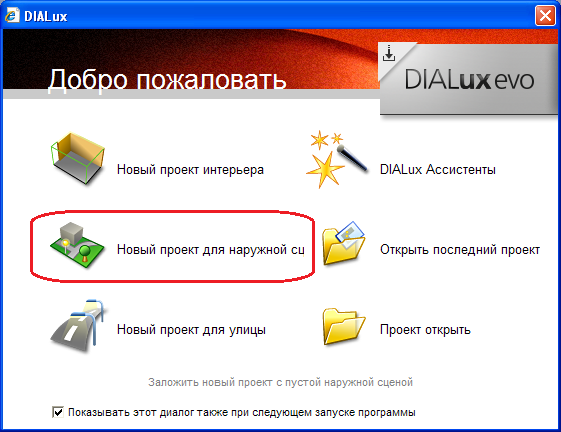

Можно использовать DIALux для проектирования наружных сцен с аналогичными этапами, используемыми во внутреннем освещении. После запуска DIALux Вы увидите диалог «Добро пожаловать» (рис.33).

Рис. 33. Диалог «добро пожаловать»

В стартовом диалоге следует выбрать «Новый проект для наружной сцены», DIALux начинает работу с новой пустой наружной сценой. Для справки – в одном проекте могут быть и помещение, и наружные сцены, и уличное освещение.

В менеджере проекта наружная сцена весьма сопоставима с помещением. Она содержит элементы пола, мебель и светильники, а помещение содержит стены, пол и потолок вместо элементов пола.

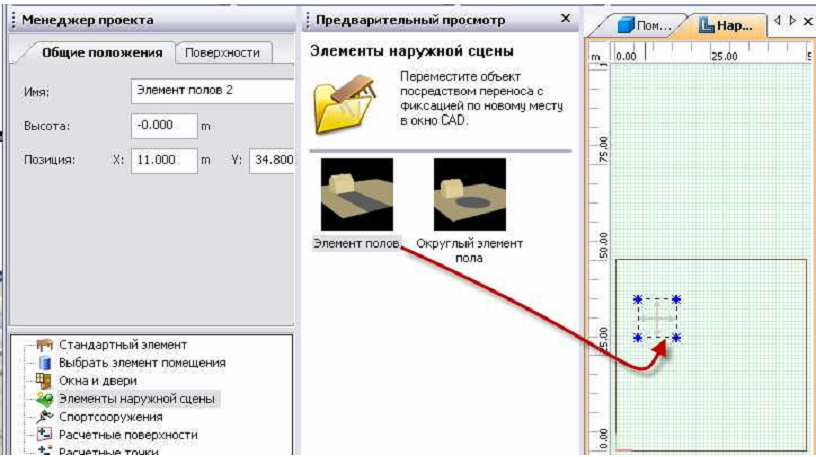

Вы можете редактировать элемент пола (рис. 34) подобно помещениям. Они могут иметь любую многоугольную форму.

Элементы пола имеют свои собственные фотометрические свойства. Результаты расчета ограничены их поверхностью. Вы можете вставить дополнительные элементыпола из дерева мебели.

Рис. 34. Вставка элемента пола из дерева мебели методом «перетащил и отпустил»

Когда Вы выбираете опцию «Вывести результаты» на странице (рис. 35) свойств Поверхности (вкладка Расчетный растр), DIALux создаст соответствующий тип результатов.

Рис. 35. Подготовка к выводу результатов

Вы можете разместить мебель и светильники в наружной сцене тем же самым способом, как и в помещениях внутреннего проекта.

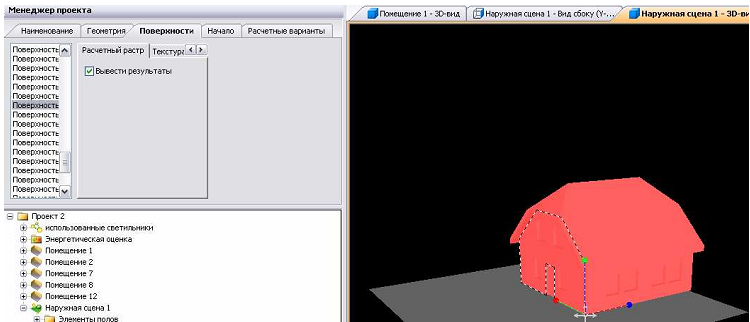

2.2. Освещение прожектором. Чтобы рассчитать освещение прожектором объектов или зданий, Вы начинаете с наружной сцены. На верхней стороне элемента пола нужно поместить объект, который Вы хотите осветить. Затем нужно выбрать поверхность объекта и опцию «Вывести результаты» (рис. 36).

Рис. 36. Расчет результата для поверхности

Дальнейший расчет освещения наружной сцены можно выполнить аналогично расчету внутреннего помещения (Рис.37).

Рис. 37. Порядок расчета освещения наружной сцены
