E.3 Технологические схемы демонтажа ППМТ

E.3.1 Схема демонтажа ППМТ способом протаскивания по дну приведена на рисунке Е.1.

E.3.2 Схема демонтажа ППМТ с подъемом трубопровода плавкраном на баржу приведена на рисунке Е.2.

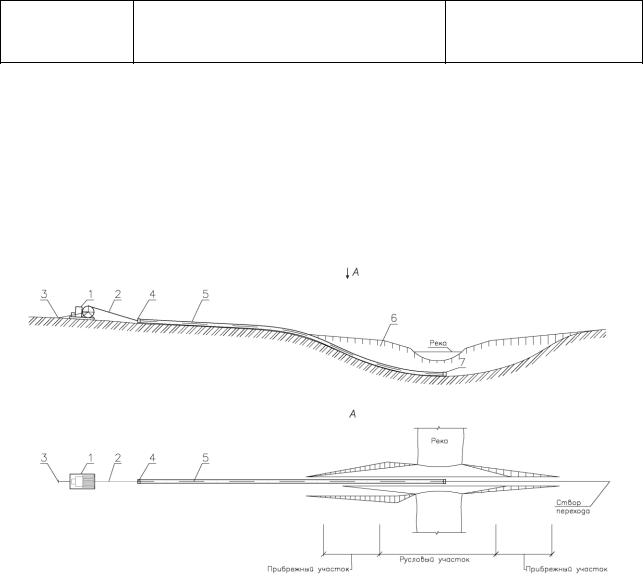

1 – тяговая лебедка; 2 – тяговый трос; 3 – анкер; 4 – оголовок; 5 – трубопровод;

6 – разработанная траншея Рисунок Е.1 – Схема демонтажа ППМТ способом протаскивания по дну

208

СПБГУАП группа 4736 https://new.guap.ru

Магистральный трубопроводный транспорт нефти

ПАО «Транснефть» и нефтепродуктов. Строительство подводных переходов магистральных трубопроводов.

Требования к организации и выполнению

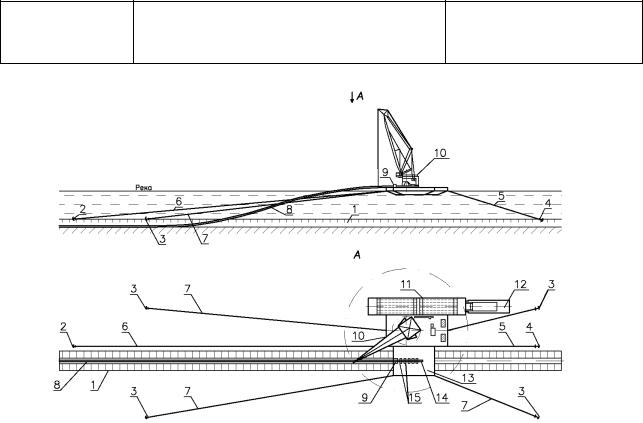

1 – разработанная траншея; 2 – авантовый якорь; 3 – папильонажный якорь;
