Вопрос № 36

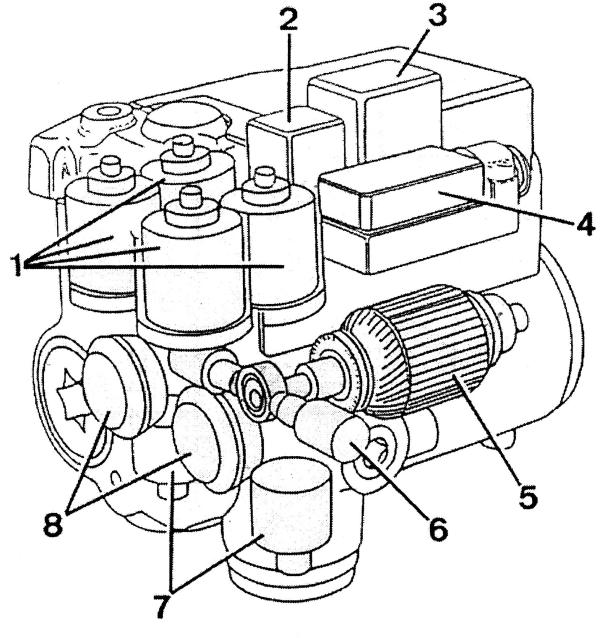

1 – электромагнитные клапаны; 2 – реле гидронасоса; 3 – реле электромагнитных клапанов; 4 – электрический разъем; 5 – электродвигатель гидронасоса; 6 – радиальный поршневой элемент насоса; 7 – аккумулятор давления; 8 – глушитель
Вопрос № 37
Тестеры-имитаторы сигналов датчиков электронных систем управления - это приборы, предназначенные для измерения параметров сигналов автомобильных датчиков и их имитации. Использование приборов позволяет:
- проверять отдельные датчики и исполнительные механизмы;
- проверять цепи датчиков и исполнительных механизмов;
- проверять функционирование электронного блока управления (реакцию на имитированный сигнал).
С помощью имитатора сигналов датчиков можно не просто убедиться в правильности поставленного «диагноза», заменив показания подозрительного датчика заведомо исправными, но и проверить реакцию системы впрыска на изменяющийся сигнал, косвенно проверяя, тем самым, исправность блока управления двигателем и целостность проводки от датчика к блоку и от блока к исполнительным устройствам.
Имитаторы сигналов датчиков при углубленной проверке электронной системы управления двигателем и ее узлов предназначены для проверки реакции блока на изменение сигналов отдельных датчиков (например, датчика температуры), так как в некоторых случаях блок управления может не реагировать на изменение сигнала от датчика, и этот факт может быть воспринят как отказ датчика.
Универсальные имитаторы сигналов систем управления должны выполнять следующие функции: имитация сигналов аналоговых датчиков; имитация сигналов частотных датчиков; имитация сигналов резистивных датчиков; имитация сигналов датчиков детонации; имитация сигналов датчиков кислорода; проверка целостности электрических цепей.
Вопрос № 38
Вопрос № 39
Датчик частоты вращения колеса (другое название – датчик скорости вращения колеса) предназначен для определения скорости вращения (числа оборотов) колеса автомобиля.
Сигналы датчика используются в работе многих систем активной безопасности, в том числе антиблокировочной системы тормозов, противобуксовочной системы, системы курсовой устойчивости. С помощью информации от датчиков соответствующие блоки управления регулируют силу торможения каждого колеса, что позволяет предотвратить их блокировку (проскальзывание) и в итоге обеспечить устойчивость (управляемость) автомобиля.
На современных автомобилях устанавливаются активные датчики частоты вращения колеса. В работе такие датчики используют внешнее напряжение питания. Конструктивно активный датчик состоит из чувствительного и задающего элементов. В зависимости от используемого физического эффекта различают магниторезистивные датчики частоты вращения и датчики Холла.
В магниторезистивном датчике при изменении магнитного поля изменяется сопротивление. В датчике Холла изменение магнитного поля приводит к изменению напряжения.
Задающий элемент активного датчика представляет собой пластмассовое кольцо, на поверхность которого нанесены намагниченные участки, т.к. мультиполюсное кольцо. Северный и южный полюса магнитов выполняют функции зубцов и впадин колеса.
Активные датчики обеспечивают высокую точность измерений, так как сила выходного сигнала не зависит от частоты вращения колеса. Кроме этого активный датчик имеет компактную конструкцию, что позволяет его устанавливать непосредственно в ступичном подшипнике. Цифровая обработка выходного сигнала дает дополнительные преимущества, например, позволяет использовать датчик для определения направления вращения колеса и его остановки.
Электронный блок управления
Получая информацию, что называется "с колес", блок управления отслеживает моменты их блокировки. А так как блокировка происходит от переизбытка давления тормозной жидкости в магистрали, подводящей ее к колесу, "мозг" вырабатывает команду: "снизить давление!
