8.3. Подсчет объемов работ
Для создания ведомостей объемов работ по дорожной одежде и земляным работам выполним следующее:
1. Выберите элемент меню Проект – Создать ведомость – |
|
С |
|
Ведомость площадей и объемов. |
|

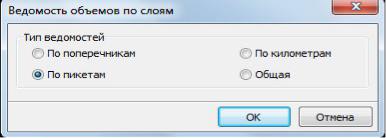

Появится диалоговое окно (рис. 8.4). |
|
Создание |
|
бА |
|
Р с. 8.4. |
ведомости объемов работ |
2. Выбер те нео ходимый вид и тип ведомостей (целесообразно использовать По поперечникам) и нажмите Ок.
В программу Excel удут загружены все указанные документы и ведомости и будут ото ражаться на экране в виде таблиц. Чтобы их просмотреть, щелкните по значку Excel и ведомость будет раскрыта.
Представлены ведомости отдельнымиДлистами на всю трассу: - план и укрепительные работы; - земляные работы; - конструкция дорожной одежды; - отвод земель.
Причем ведомость земляных работы включает объемы работ по: - снятию растительного грунта; - насыпи;
- выемке; |
И |
- кюветам; |
|
- присыпным обочинам; |
|
-досыпке растительного грунта. |
Ведомость конструкции дорожной одежды включает размеры по ширине и площадям конструктивных слоев, укрепительным полосам обочин и объемы подстилающего слоя.
Ведомость отвода земель приводит ширину полосы отвода слева и справа, площадь слева и справа.
149
