Рис. 16.3. Узел пересечения

Рис. 16.4. Механическая обработка

продольного и поперечного ребра

торца продольного ребра

69.16.1.5. Конструкция фасонок продольных связей

Фасонки продольных связей служат для крепления элементов про-

дольных связей к главным балкам. Фасонки обычно располагаются на рас-

стоянии 250-300 мм от нижнего пояса и крепятся к стенке главной балки с помощью тавровых сварных швов. Концы сварного шва должны подвер-

гаться механической обработке (рис. 16.5).

Рис. 16.5. Механическая обработка концевых участков фасонки

В случае если фасонка находится в створе опорного поперечного

ребра, ребро делается непрерывным, а в фасонке делается выкружка (рис.

16.6).

Рис. 16.6. Крепление фасонки в зоне опорного поперечного ребра

В случае если фасонка на-

ходится в створе промежуточ-

ного поперечного ребра, фа-

сонка делается непрерывной, а

ребро делится на две части с устройством выкружек (рис. 16.7).

Рис. 16.7. Крепление фасонки в зоне

промежуточного поперечного ребра

70.16.1.6. Конструкция упоров

Конструкция упоров показана на рис. 11.2. Упоры располагаются по продольной оси главной балки. Шаг упоров определяется по расчету.

Возможно размещение упоров в зоне монтажного стыка. В этом случае упор приваривается к накладке стыка верхнего пояса (рис. 16.8).

Рис. 16.8. Размещение упора в зоне монтажного стыка

44.16.2. Конструирование поперечных связей

Поперечные связи обычно изготавливаются из сдвоенных уголков,

скрепленных между собой с помощью планок. Монтажный блок попереч-

ной связи представлен на рис. 16.9. Объединение с главными балками обычнопроисходитспомощьювысокопрочныхболтов(рис.16.10).

Рис. 16.9. Конструкция поперечной связи

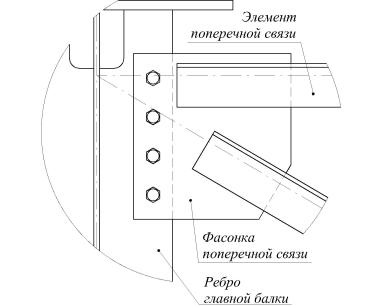

Рис. 16.10. Узел крепления поперечной связи

кглавной балке

45.16.3. Конструирование продольных связей

Возможные поперечные сечения продольных связей представлены на

рис. 16.11.

Рис. 16.11. Типы поперечных сечений продольных связей

Крепление продольных связей к главным балкам осуществляется с

помощью фасонок (рис. 16.12).

Рис. 16.12. Узел крепления продольных связей к главной балке

Если продольные связи сходятся в середине поперечной связи, то со-

единение осуществляется с помощью фасонки, которая входит в состав монтажного элемента поперечной связи (рис. 16.13 и 16.14).

Если продольные связи пересекаются между собой, то пересечение можно осуществить двумя способами:

1)один из элементов делается непрерывным (если длина позволяет осуществить его перевозку) и к нему с помощью фасонки присоединяются две части второго элемента (рис. 16.15);

2)если элемент не получается сделать непрерывным в связи с его большой длиной, то оба элемента разделяют, а соединение осуществляется с помощью фасонки (рис. 16.16).

Рис. 16.13. Узлы крепления продольных и поперечных связей

(1-ый вариант)

Рис. 16.14. Узлы крепления продольных и поперечных связей

(2-ой вариант)

Рис. 16.15. Узлы пересечения продольных связей

(1-ый вариант)
