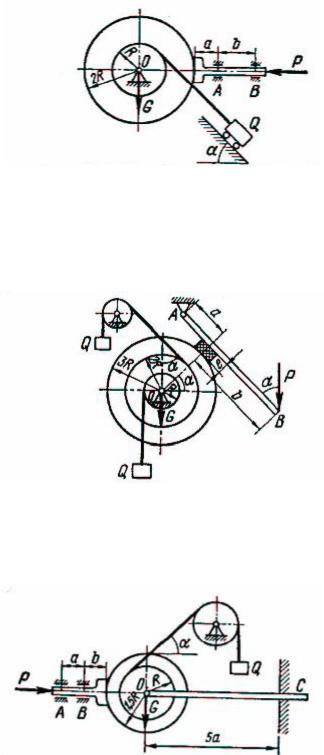

15. G 1,8 кН; Q 20 кН; a 0,1 м; b 0,15 м ; 45 ; коэф-
фициент сцепления (трения покоя) равен 0,2. Определить реакции в точках O, A, B.
16.G 1,2 кН; Q 15 кН; a 0,2 м; b 0,45 м;c 0,04 м;
45 ; коэффициент сцепления (трения покоя) равен 0,25.
Определить реакции в точках O, A.
17. G 1,3 кН; Q 12 кН; a 0,15 м; b 0,15 м; 45 ; коэф-
фициент сцепления (трения покоя) равен 0,3. Определить реакции в точках O, A, B,C.
142

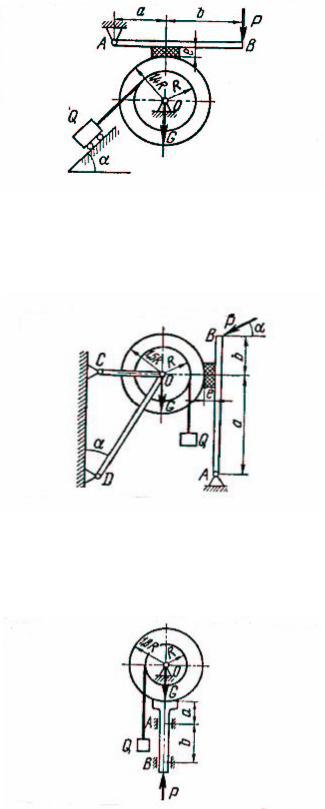

18. G 1,4 кН; Q 14 кН; a 0,2 м; b 0,3 м; c 0,05 м;
60 ; коэффициент сцепления (трения покоя) равен 0,35. Определить реакции в точках O, A.
19. G 1,7 кН; Q 16 кН; a 0,5 м; b 0,2 м;c 0,06 м;
30 ; коэффициент сцепления (трения покоя) равен 0,4. Определить реакции в точках A, C,D.
20. G 1,6 кН; Q 18 кН; a 0,1 м; b 0,15 м ; коэффициент
сцепления (трения покоя) равен 0,45. Определить реакции в точках
O, A, B.
143

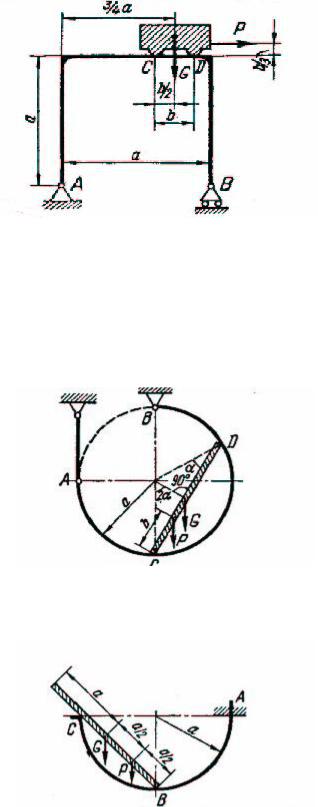

21. G 1 кН; |
a 2 м; |
b 0,5 |
м; 45 ; коэффициент сцепления |
(трения покоя) равен |
0,45. |
Определить реакции в точках A, |
|
B,C,D. |
|
|
|
22. G 1,5 кН; a 3 м; b 0,8 м; 30 ; коэффициент сцепления (трения покоя) равен 0,35. Определить реакции в точках A,
B,C,D.
23. G 2 кН; a 5 м; b 1,4 м; коэффициент сцепления (трения покоя) равен 0,4. Определить реакции в точках A, B,C.
144
24. G 3 кН; a 4 м; b 0,8 м ; коэффициент сцепления (трения покоя) равен 0,3. Определить реакции в точках A, B,C,D.
25. G 1 |
кН; a 0,8 м; b 0,4 |
м; 30 ; коэффициент сцепления |
(трения |
покоя) равен 0,25. |
Определить реакции в точках |
A,B,C,D. |
|
|
26. G 2 кН; a 0,4 м; коэффициент сцепления (трения покоя) равен 0,25. Определить реакции в точках A, B,C.
145
27. G 4 кН; a 4 м; b 1 м; 45 ; коэффициент сцепления (трения покоя) равен 0,35. Определить реакции в точках
A,B,C,D.

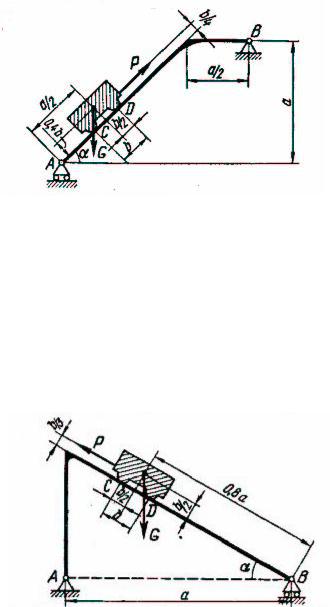

28. G 5 кН; a 5 м; b 0,8 м; 30 ; коэффициент сцепления (трения покоя) равен 0,4. Определить реакции в точках A, B,C,D.
146

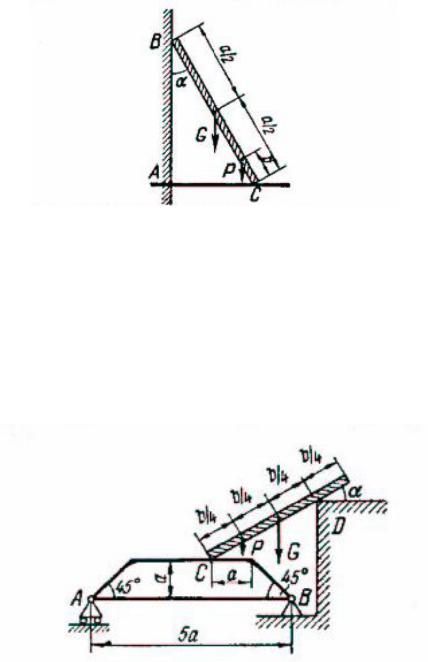

29. G 2 кН; a 2 м; b 0,3 м; 30 ; коэффициент сцепления (трения покоя) равен 0,2. Определить реакции в точках A, B,C.
30. G 1 кН; a 2 м; b 8 м; 30 ; коэффициент сцепления
(трения покоя) равен 0,2. Определить реакции в точках |
A, |
B,C,D. |
|
147

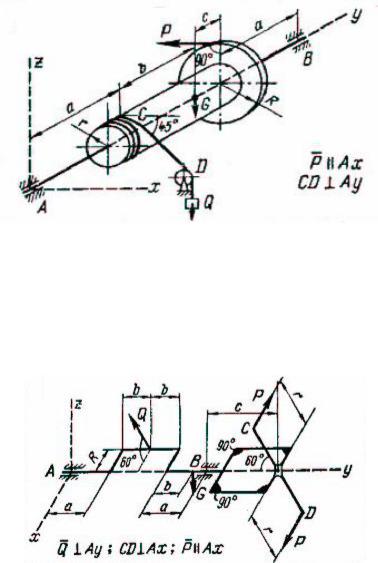

Задание С-7
Определение реакций опор твердого тела
Найти реакции опор конструкции, находящейся в равновесии под действием пространственной системы сил, показанных на схемах к вариантам задания. Необходимые для расчета данные приведены.
|
Варианты заданий С-7 |
|

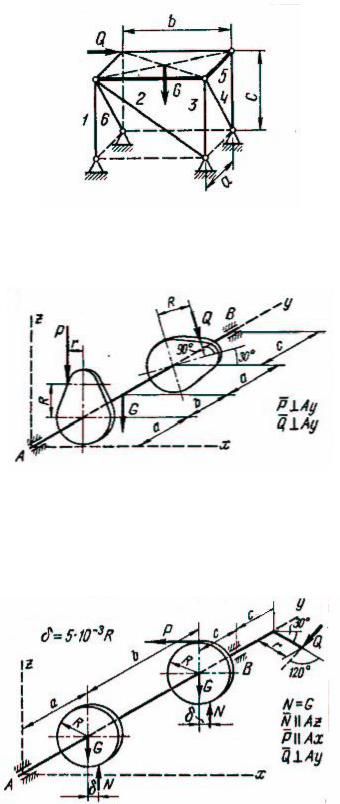

1. Q 2 кН; G 20 кН. Размеры: |
a 20 см; b 30 см; c 10 см; |
|
R 15 см; |
r 5 см. |
|
2. Q 4 кН; G 2 кН. Размеры: a 20 см; b 10 см; c 30 см;
R 10 см; r 10 см.
148

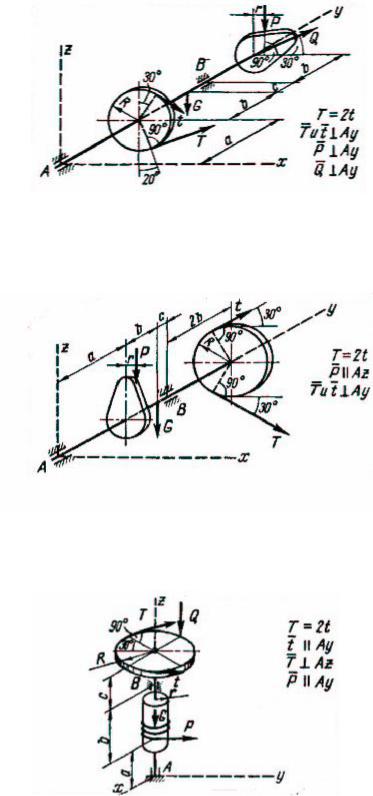

3. Q 20 кН; G 18 кН. Размеры: a 400 см; b 400 см;
c 450 см.
4.Q 3 кН; G 2 кН. Размеры: a 30 см; b 20 см;
c 40 см; R 15 см; r 10 см.
5. Q 5 кН; G 3 кН. Размеры: a 30 см; b 40 см; c 20 см;
R 20 см; r 15 см.
149
6. Q 1 кН; T 4 кН; G 2 кН. Размеры: |
a 40 см; b 30 см; |
c 20 см; R 20 см; r 10 см. |
|
31. |
|

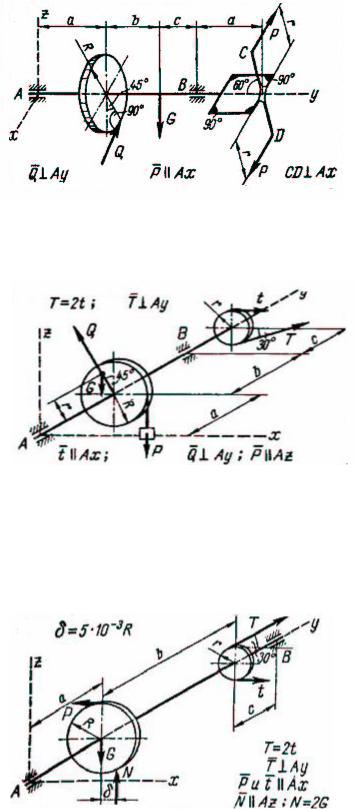

7. T 3 кН; G 1кН. Размеры: a 30 см; b 10 см; c 5 см;
R 18 см; r 6 см.
8. Q 4 кН; T 6 кН; G 3 кН. Размеры: |
a 20 см; b 40 см; |
c 15 см; R 20 см; r 10 см. |
|
150
9. Q 5 кН; G 3 кН. Размеры: a 20 см; b 15 см; c 10 см;
R 30 см; r 40 см.
10. Q 1 кН; T 4 кН; G 2 кН. Размеры: |
a 30 см; b 40 см; |
c 20 см; R 20 см; r 10 см. |
|
32. |
|
11. T 2 кН; G 1 кН. Размеры: a 20 см; b 30 см; c 15 см;
R 15 см; r 10 см.
