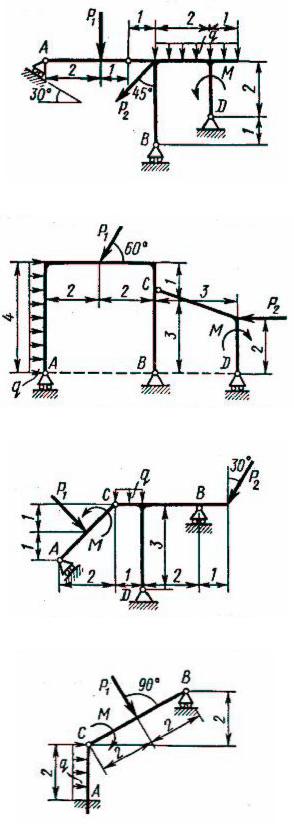

11. P1=15 кН; P2= 5 кН; M = 14 кН∙м; q=2,8 кН/м.

12.P1=12 кН; P2= 4 кН; M = 16 кН∙м; q=3 кН/м.

13.P1=9 кН; P2=6 кН; M =18 кН∙м; q=3,2 кН/м.

14.P1=6 кН; M = 20 кН∙м; q=3,4 кН/м.

132

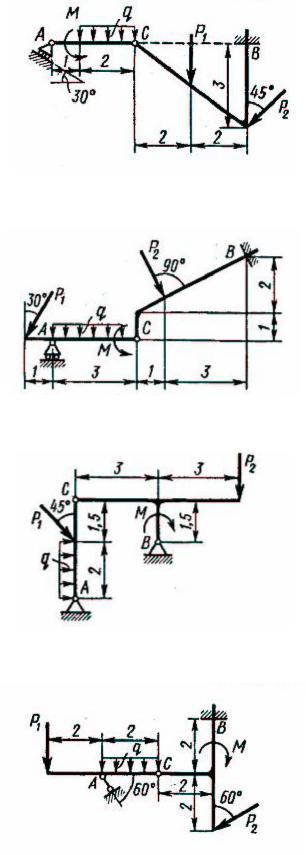

15. P1=5 кН; P2= 8 кН; M =22 кН∙м; q= 3,6 кН/м.

16. P1=7 кН; P2= 10 кН; M =14 кН∙м; q=3,8 кН/м.

17. P1=9 кН; P2=12 кН; M =26 кН∙м; q=4 кН/м.

18. P1=11 кН; P2=10 кН; M = 18 кН∙м; q=3,5 кН/м.

133

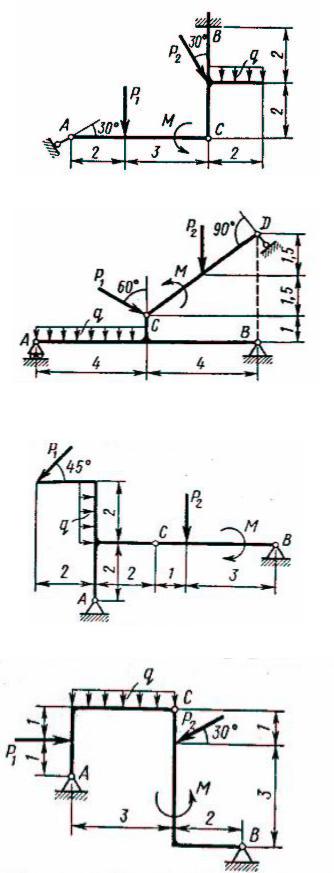

19. P1=13 кН; P2= 9 кН; M =30 кН∙м; q=3 кН/м.

20.P1=15 кН; P2= 8 кН; M =25 кН∙м; q=2,5 кН/м.

21.P1=10 кН; P2= 7 кН; M =20 кН∙м; q=2 кН/м.

22. P1=5 кН; P2= 6 кН; M =15 кН∙м; q=1,5 кН/м.

134

23. P1=8 кН; P2= 5 кН; M =10 кН∙м; q=1,4 кН/м.

24. P1=11 кН; P2= 4 кН; M =5 кН∙м; q=1,3 кН/м.

25. P1=14 кН; P2= 6 кН; M =7 кН∙м; q=1,2 кН/м.

26. P1=12 кН; P2= 8 кН; M =9 кН∙м; q=1,1 кН/м.

135

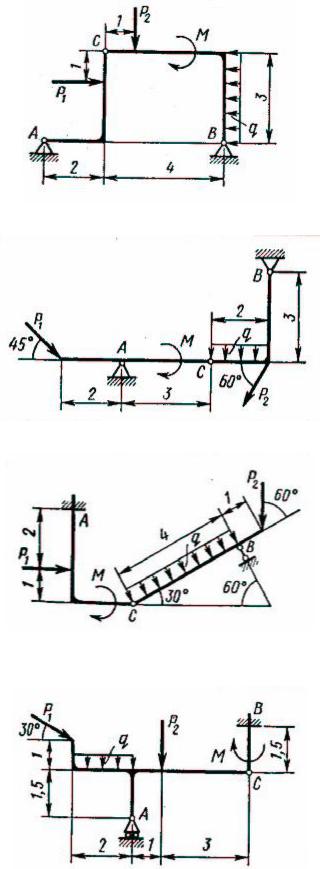

27. P1=10 кН; P2= 7 кН; M =11 кН∙м; q=1 кН/м .

28. P1=8 кН; P2= 9 кН; M =13 кН∙м; q=1,2 кН/м.

29. P1=6 кН; P2= 10 кН; M =15 кН∙м; q=1,4 кН/м.

30. P1=10 кН; P2= 12 кН; M =17 кН∙м; q=1,6 кН/м.

136

Задание С-5

Равновесие тел с учетом сцепления (трения покоя)

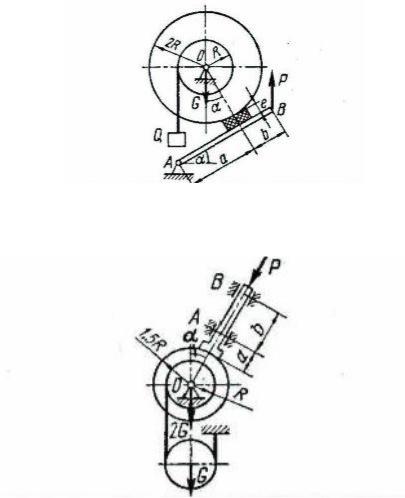

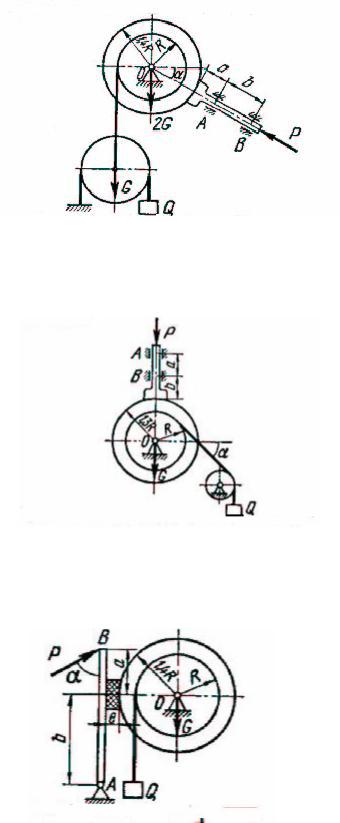

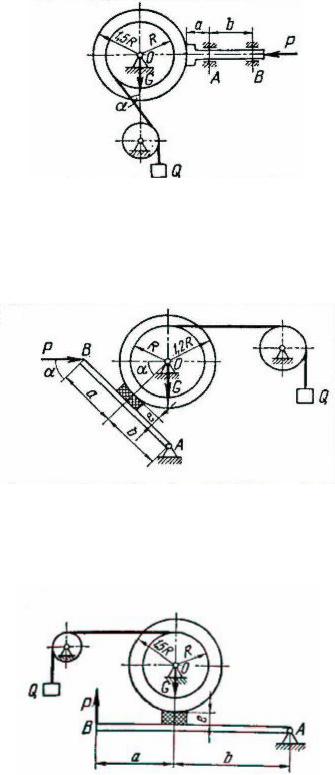

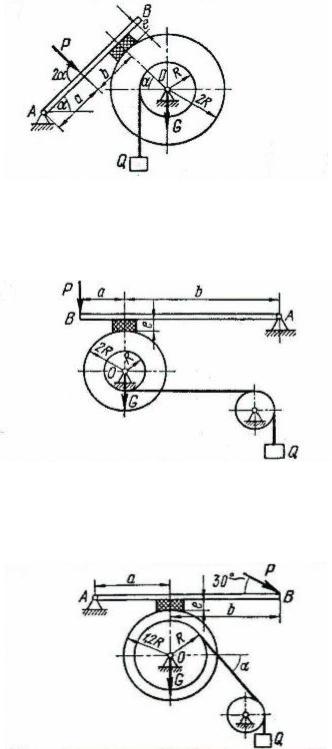

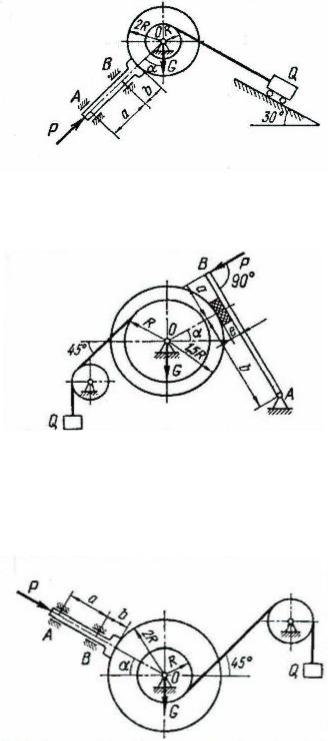

Определить минимальное (в вариантах 1-20,25,26,29,30) или максимальное (в вариантах 21-24,27,28) значение силы P и реакции опор системы, находящейся в покое. Схемы вариантов представлены на рисунках, необходимые для расчета данные приведены.

В вариантах 1-20 сцепление (трение покоя) учесть только между тормозной колодкой и барабаном. В вариантах 21-30 учесть сцепление в двух опорных точках тела весом G.

Варианты заданий С-5

1. G 1 кН; Q 10 кН; a 0,2 м; b 0,1 м; c 0,04 м; 30 ;

коэффициент сцепления (трения покоя) равен 0,1. Определить реакции в точках O, A.

2. G 1,1 кН; a 0,1 м; b 0,15 м; 30 ; коэффициент сцепления (трения покоя) равен 0,15. Определить реакции в точках O,

A, B.

137

3.G 1,3 кН; Q 14 кН; a 0,45 м; b 0,4 м; c 0,05 м;

45 ; коэффициент сцепления (трения покоя) равен 0,2. Опреде-

лить реакции в точках O, A.

4. G 1,8 кН; Q 15 кН; a 0,1 м; b 0,4 м ;c 0,06 м; коэф-

фициент сцепления (трения покоя) равен 0,25. Определить реакции в точках в точках O, A.

5. G 1,5 кН;Q 16 кН; a 0,2 м; b 0,3 м;c 0,04 м; 45 ;

коэффициент сцепления (трения покоя) равен 0,3. Определить реакции в точках O, A.

138

6. G 1,6 кН; Q 18 кН; a 0,15 м; b 0,1 м ; 45 ; коэф-

фициент сцепления (трения покоя) равен 0,35. Определить реакции в точках O, A, B.

7. G 2 кН; Q 20 кН; a 0,2 м; b 0,5 м;c 0,05 м; 30 ;

коэффициент сцепления (трения покоя) равен 0,4. Определить реакции в точках в точках O, A.

8. G 2,2 кН; Q 18 кН; a 0,2 м; b 0,1 м; 30 ; коэффи-

циент сцепления (трения покоя) равен 0,35. Определить реакции в точках в точках O, A, B.

139

9. G 2,1 кН; Q 20 кН; a 0,1 м; b 0,2 м; 30 ; коэффи-

циент сцепления (трения покоя) равен 0,3. Определить реакции в точках O, A, B.

10. G 1,8 кН; Q 22 кН; a 0,3 м; b 0,3 м; c 0,04 м;

45 ; коэффициент сцепления (трения покоя) равен 0,25. Определить реакции в точках O, A.

11. G 1,9 кН; Q 24 кН; a 0,4 м; b 0,5 м;c 0,06 м; коэф-

фициент сцепления (трения покоя) равен 0,2. Определить реакции в точках O, A.

140

12. G 2 кН; Q 25 кН; a 0,1 м; b 0,25 м; 30 ; коэффи-

циент сцепления (трения покоя) равен 0,15. Определить реакции в точках O, A, B.

13. G 1,6 кН; Q 20 кН; a 0,1 м; b 0,1 м; 45 ; коэффи-

циент сцепления (трения покоя) равен 0,1. Определить реакции в точках O, A, B.

14.G 1,7 кН; Q 24 кН; a 0,1 м; b 0,25 м;c 0,04 м;

60 ; коэффициент сцепления (трения покоя) равен 0,15. Опре-

делить реакции в точках O, A.
