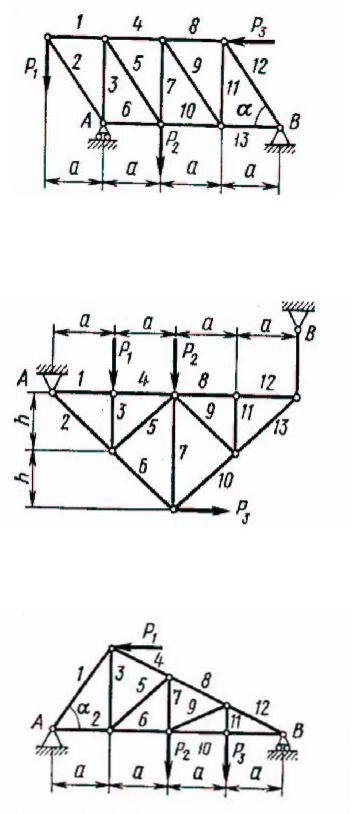

12. P1= 5 кН; P2=7 кН; P3=2 кН; a=4 м; =60 .

Методом Риттера определить усилия в стержнях 4,5, 10.

13. P1= 4 кН; P2=6 кН; P3=2 кН; a=4,8 м; h=3,6 м.

Методом Риттера определить усилия в стержнях 4,5,10.

14. P1= 3 кН; P2=5 кН; P3=5 кН; a=3 м; =60 .

Методом Риттера определить усилия в стержнях 5,6,8.

122

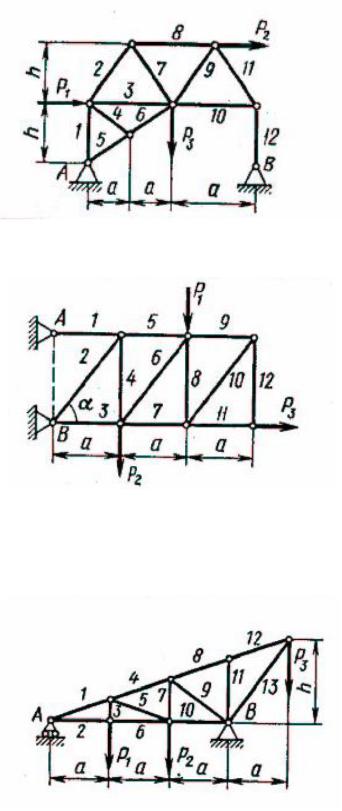

15. P1= 2 кН; P2=2 кН; P3=10 кН; a=4 м; h=6 м. Методом Риттера определить усилия в стержнях 2,6,9.

16. P1= 5 кН; P2=6 кН; P3=2 кН; a=5 м; =60 .

Методом Риттера определить усилия в стержнях 3,5,6.

17. P1= 4 кН; P2=4 кН; P3=10 кН; a=4 м; h=6 м.

Методом Риттера определить усилия в стержнях 4,7,8.

123

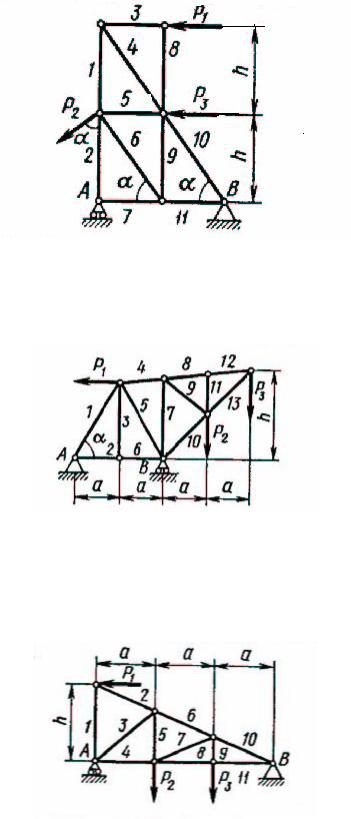

18. P1= 5 кН; P2=2 кН; P3=8 кН; h= 5 м; =60 .

Методом Риттера определить усилия в стержнях 1,4,8.

19. P1= 8 кН; P2=4 кН; P3=10 кН; a=5 м; h=10 м; =60 .

Методом Риттера определить усилия в стержнях 4,5,7.

20. P1= 2 кН; P2=3 кН; P3=5 кН; a=4 м; h=6 м.

Методом Риттера определить усилия в стержнях 5,6,8.

124

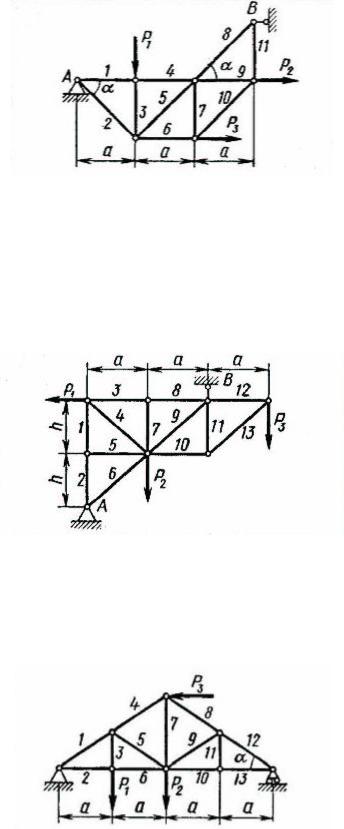

21. P1= 3 кН; P2=2 кН; P3= 7 кН; a=6 м; =45 .

Методом Риттера определить усилия в стержнях 5,8,9.

22. P1= 4 кН; P2=2 кН; P3=9 кН; a=4 м; =45 .

Методом Риттера определить усилия в стержнях 2,6,8.

23. P1= 5 кН; P2=8 кН; P3=8 кН; a=4 м; h=9 м; =30 .

Методом Риттера определить усилия в стержнях 4,7,9.

125

24. P1= 6 кН; P2=10 кН; P3=2 кН; a=3,6 м; =45 .

Методом Риттера определить усилия в стержнях 4,5,10.

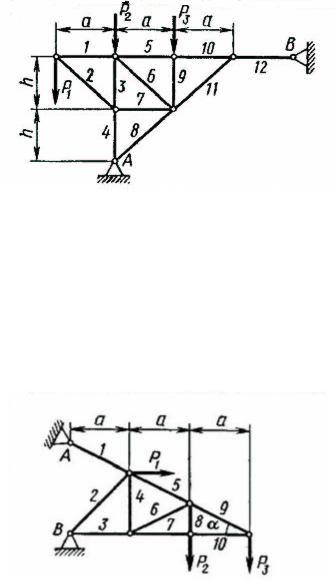

25. P1= 7 кН; P2=10 кН; P3=5 кН; a=4,4 м; h=3,3 м.

Методом Риттера определить усилия в стержнях 8,10,11.

26. P1= 8 кН; P2=12 кН; P3=2 кН; a=4 м; =30 .

Методом Риттера определить усилия в стержнях 4,5, 9.

126

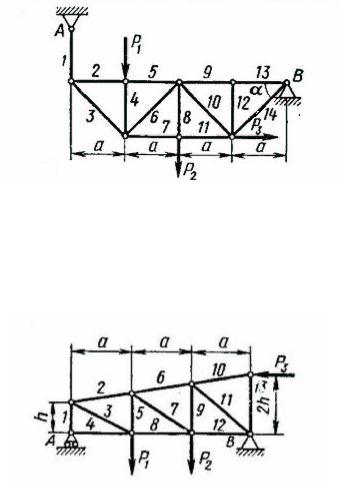

27. P1= 9 кН; P2=4 кН; P3=4 кН; a=4 м; h=3 м.

Методом Риттера определить усилия в стержнях 5,9,11.

28. P1= 10 кН; P2=5 кН; P3=3 кН; a=5 м; = =30 .

Методом Риттера определить усилия в стержнях 3,5,6.

127

29. P1= 12 кН; P2=8 кН; P3=2 кН; a=6 м; = 45 .

Методом Риттера определить усилия в стержнях 5,6,11.

30. P1= 5 кН; P2=10 кН; P3=4 кН; a=4 м; h=2 м.

Методом Риттера определить усилия в стержнях 6,7,12.

128

Задание С-3

Определение реакций опор составной конструкции (система двух тел)

Конструкция состоит из двух тел, соединенных шарниром С. Под действием сил, показанных на схеме к варианту задания, система находится в равновесии. Определить реакции опор и давление в соединительном шарнире С. Необходимые для расчета данные приведены в вариантах задания.

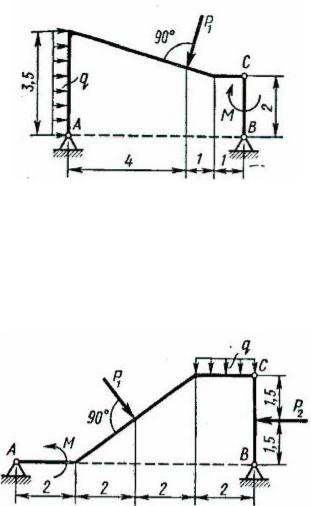

Варианты задания С-3 1. P1=5 кН; M =24,0 кН∙м; q= 0,8 кН/м.

2. P1=6 кН; P2= 10 кН; M =22,0 кН∙м; q=1,0 кН/м.

129

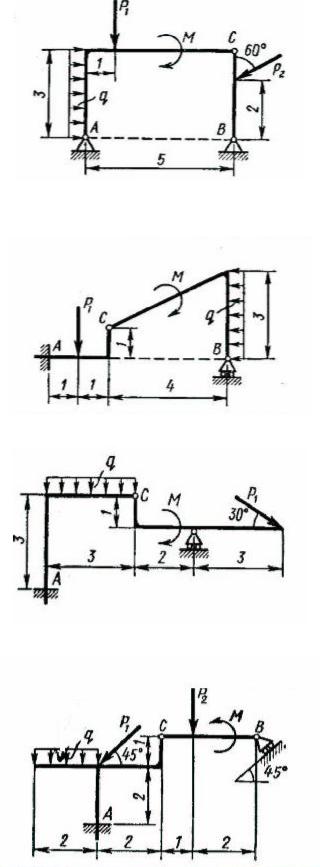

3. P1=7,0 кН; P2=9,0 кН; M =20 кН∙м; q=1,2 кН/м.

4. P1=8 кН; M =18 кН∙м; q=1,4 кН/м.

5. P1=9 кН; M =16 кН∙м; q=1,6 кН/м.

6. P1=10 кН; P2= 8 кН; M =25 кН∙м; q=1,8 кН/м.

130

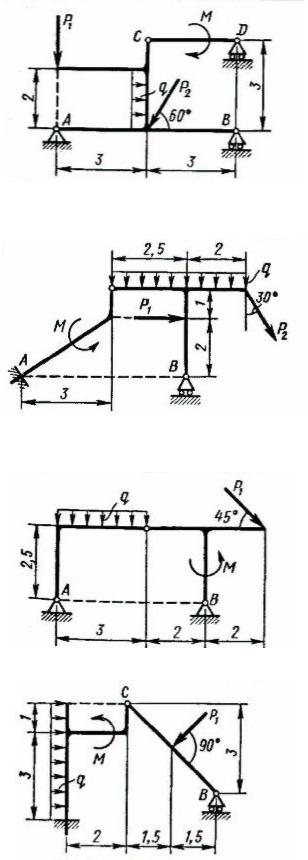

7.P1=11 кН; P2= 7 кН; M = 20 кН∙м; q= 2 кН/м.

8.P1=12 кН; P2=6 кН; M = 15 кН∙м; q=2,2 кН/м.

9.P1=13 кН; M =10 кН∙м; q=2,4 кН/м.

10.P1=14 кН; M = 12 кН∙м; q=2,6 кН/м.

131
