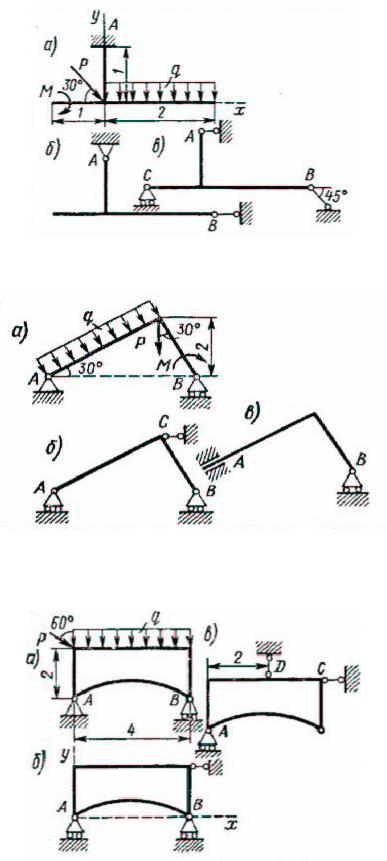

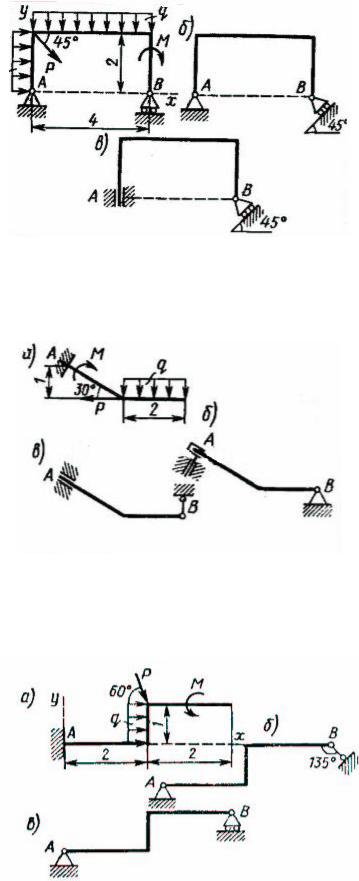

15. P 10кН; M 5кН∙м; q 2кН/м. Исследуемая реакция XA.

16. P 12кН; M 6кН∙м; q 2кН/м. Исследуемая реакция MA.

17. P 20кН; M 4кН∙м; q 3кН/м. Исследуемая реакция YA.

112

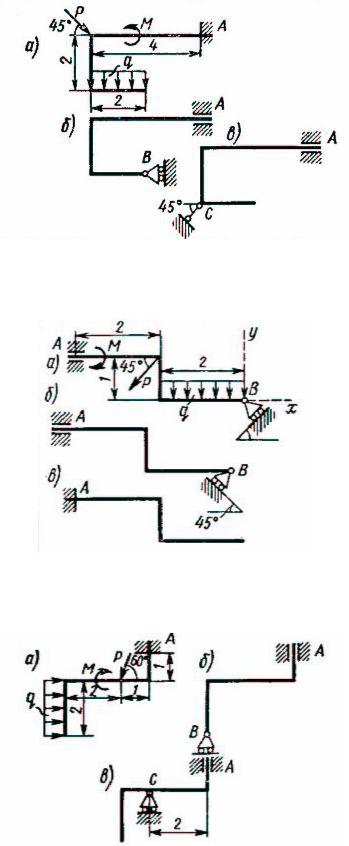

18. P 14кН; M 4кН∙м; q 2кН/м. Исследуемая реакция XA.

19. P 16кН; M 6кН∙м; q 1кН/м. Исследуемая реакция RB .

20. P 10кН; q 4кН/м. Исследуемая реакция YA.

113

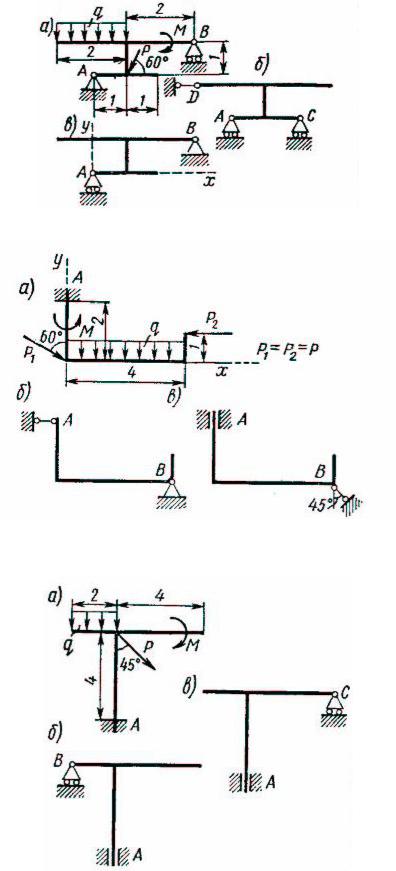

21. P 20кН; M 10кН∙м; q 2кН/м. Исследуемая реакция MA.

22. P 6кН; M 6кН∙м; q 1кН/м. Исследуемая реакция YA.

23. P 10кН; M 4кН∙м; q 2кН/м. Исследуемая реакция MA.

114

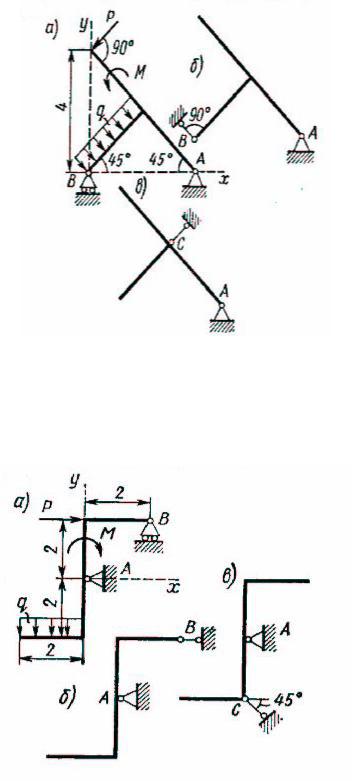

24. P 4кН; M 3кН∙м; q 1кН/м. Исследуемая реакция YA.

25. P 10кН; M 10кН∙м; q 2кН/м. Исследуемая реакция XA.

26. P 20кН; M 5кН∙м; q 2кН/м. Исследуемая реакция MA.

115

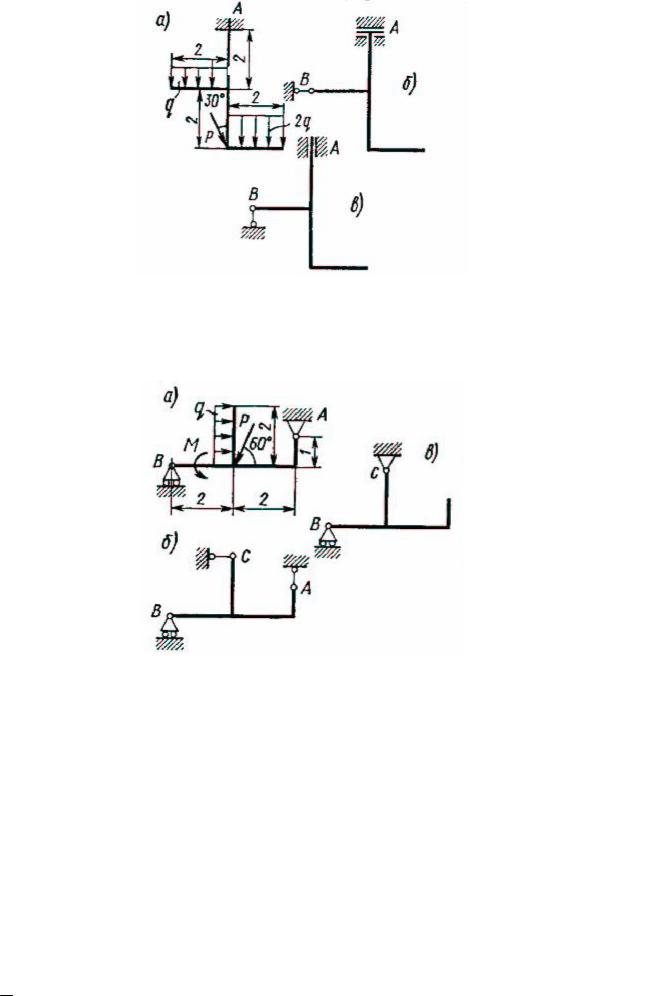

27. P 10кН; M 6кН∙м; q 1кН/м. Исследуемая реакция XA.

28. P 20кН; M 10кН∙м; q 2кН/м. Исследуемая реакция YA.

116

29. P 25кН; q 1кН/м. Исследуемая реакция MA.

30. P 20кН; M 10кН∙м; q 2кН/м. Исследуемая реакция RB .

117

Задание С-2

Определение реакций опор и сил в стержнях плоской фермы

Определить реакции опор фермы от заданной нагрузки, а также усилия во всех её стержнях способом вырезания узлов. Определить также усилия в стержнях, номера которых указаны, методом Риттера. Необходимые для расчета данные приведены в вариантах задания.

Варианты задания С-2

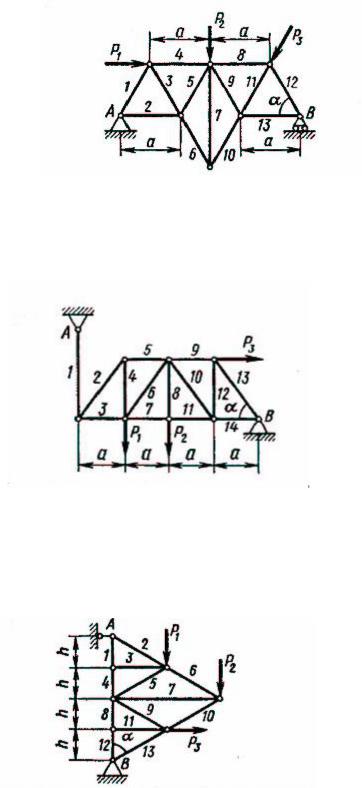

1. P1= 4 кН; P2=9 кН; P3=2 кН; a=2 м; =30 .

Методом Риттера определить усилия в стержнях 3,8,9.

2. P1= 10 кН; P2=3 кН; P3=4 кН; a=2,5 м; =60 .

Методом Риттера определить усилия в стержнях 2,5,7.

118

3. P1= 2 кН; P2=12 кН; P3=6 кН; a=3 м; =60 .

Методом Риттера определить усилия в стержнях 4,5,10.

4. P1= 10 кН; P2=10 кН; P3=5 кН; a=4 м; =60 .

Методом Риттера определить усилия в стержнях 5,6,11.

5. P1= 2 кН; P2=4 кН; P3=2 кН; h=2 м; =60 .

Методом Риттера определить усилия в стержнях 4,5,10.

119

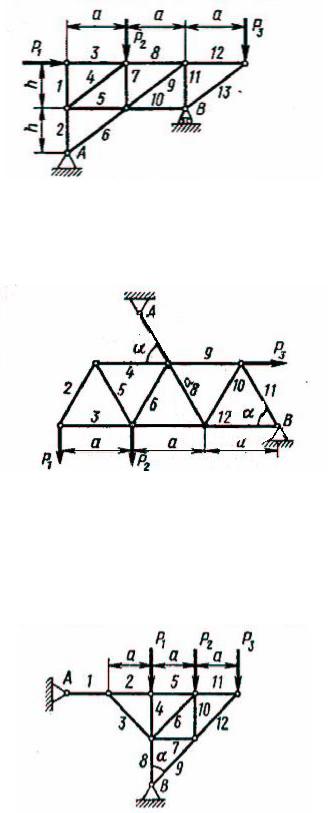

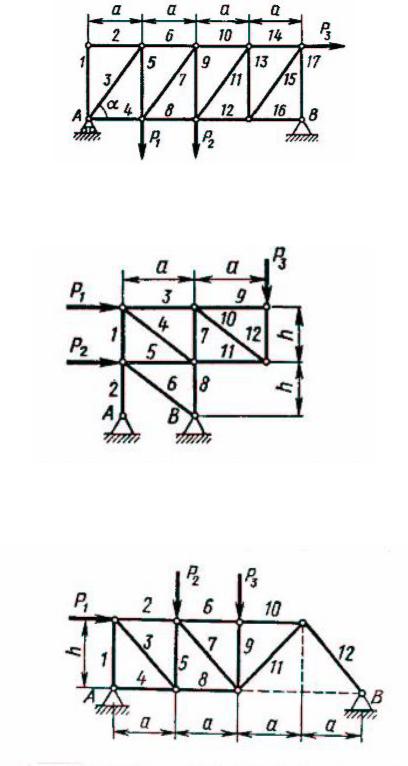

6. P1= 3 кН; P2= 7 кН; P3= 5 кН; a= 4 м; h= 3 м.

Методом Риттера определить усилия в стержнях 8,9,11.

7. P1= 4 кН; P2=6 кН; P3=3 кН; a=4 м; =60 .

Методом Риттера определить усилия в стержнях 4,6,12.

8. P1= 5 кН; P2=7 кН; P3=7 кН; a= 3,2 м; =45 .

Методом Риттера определить усилия в стержнях 3,4,5.

120

9. P1= 10 кН; P2= 8 кН; P3= 2 кН; a=5 м; = 60 .

Методом Риттера определить усилия в стержнях 6, 7, 12.

10. P1= 3 кН; P2=4 кН; P3=5 кН; a=4,4 м; h=3,3 м.

Методом Риттера определить усилия в стержнях 3,5,7.

11. P1= 2 кН; P2=6 кН; P3=8 кН; a=2,5 м; h=3 м.

Методом Риттера определить усилия в стержнях 2,7,8.
