3.2 Команда limits (Лимиты)
Призначення: Дозволяє встановити межі поточного креслення та контролювати їх дотримання.
Формат команди:
Command: LIMITS
Меню: Format> Drawing Limits
У відповідь система видає запит:
Specify lower left corner or [ON/OFF] <0.0000,0.0000>: Введите координаты левого нижнего угла или ... <значение параметра по умолчанию>:
Можливі відповіді:
натиснути клавішу ENTER, якщо поточне значення координат точки нижнього лівого кута креслення задовольняє користувача;
увести із клавіатури нові значення координат точки нижнього лівого кута креслення;
указати графічним курсором на екрані точку нового положення нижнього лівого кута креслення.
Другий запит системи:
Specify upper right corner <420.0000,297.0000>:Введите координаты правого верхнего угла <значение параметра по умолчанию>:
Можливі відповіді:
натиснути клавішу ENTER;
увести із клавіатури нові значення координат точки верхнього правого кута креслення;
указати графічним курсором на екрані точку нового положення верхнього правого кута креслення;
За для активізації контролю системи за встановленими межами креслення необхідно повторити команду LIMITS і в запиті вибрати опцію ON або OFF.
ON – включає контроль дотримання меж креслення, зберігая їх поточне значення; OF виключає контроль дотримання меж креслення.
3.3 Команди dsettings (Режимы рисования)
Призначення: Відкриває діалогове вікно завдання режимів креслення.
Формат команди:
Command: DSETTINGS
Меню: Tools-> Drafting Settings...
Задання режимів креслення можна виконати з екрану, натискаючи лівою кнопкою маніпулятора „миші” на відповідну кнопку в рядку стану (рис. 3.3):
Рис.3.3 – Кнопки режимів креслення
– Snap
(Шаг);
– Grid
(Сетка);
– Ortho
Mode
(Режим Орто);
– Polar
Trackin (Полярное слежение);
– Object
Snap
(Объектная привязка);
– Object
SnapTracking
(Направление слежения) ;
–
DynamicUCS
(Динамическая ПСК) ;
– Dynamic
Input
(Динамический
ввод);
– Show/Hide
Lineweight
(Отображение толщины линий) ;
–
Quick
Properties
(Быстрый
вызов
свойств объекта).
Команда Drafting Settings відкриває діалогове вікно, яке має ряд вкладок.
Вкладка Snap and Grid (рис. 3.4) діалогового вікна Drafting Settings дозволяє керувати режимом видимості фонової допоміжної сітки на екрані монітора та ще й режимом крокової прив’язки. Вкладка утримує чотири панелі та дві кнопки перемикача:
Прапорець Grid On включає режим відображення фонової сітки на екрані.
Прапорець Snap On включає режим крокової прив’язки (режим переміщення курсору з фіксованим кроком).
Рис. 3.4 – Завдання параметрів допоміжної фоновий сітки і режиму крокової прив’язки
Панель Grid дозволяє встановити необхідний інтервал між вузлами допоміжної сітки:
Поле введення Grid X Spacing слугує для завдання інтервалу між вузлами сітки вздовж осі X.
Поле введення Grid Y Spacing слугує для завдання інтервалу між вузлами сітки вздовж осі Y.
Панель Snap дозволяє встановити параметри режиму переміщення курсору з фіксованим кроком. Вона містить п’ять полів вводу.
Поле Snap X Spacing задає крок переміщення курсору вздовж осі X.
Поле Snap X Spacing задає крок переміщення курсору вздовж осі Y.
Поле введення Angle задає кут повороту крокової сітки (дія парамерозповсюджується на допоміжну сітку).
Панель Snap type дозволяє визначити режим переміщення курсору з фіксованим кроком. Панель має чотири кнопки вибору:
Кнопка вибору Grid snap дозволяє встановити режим переміщення курсору із прив’язкою його кроку до вузлів допоміжної фонової сітки.
Кнопка вибору Rectangular snap дозволяє встановити режим переміщення курсору з фіксованим кроком уздовж осей прямокутної системи координат.
Кнопка вибору Isometric snap дозволяє встановити режим переміщення курсору з фіксованим кроком уздовж осей, прийнятих у ізометрії.
Кнопка вибору Polar snap дозволяє встановити режим переміщення курсору фіксованим кроком за полярним стеженням.
Панель Polar spacing дозволяє встановити крок переміщення курсору для режиму полярного трасування. Панель має одне поле вводу – Polar distance для завдання числового значення фіксованого кроку переміщення курсору. Поле доступно при включеному режимі полярного трасування Polar Tracking.
Вкладка Polar Tracking (рис. 3.5) діалогового вікна Drafting Settings дозволяє настроїти параметри режиму полярного трасування. Вкладка містить прапорець Polar Tracking On і три панелі.
Рис. 3.5 – Настройка параметрів полярного стеження
Прапорець Polar Tracking On включає режим полярного стеження.
Панель Polar Angle Settings дозволяє встановити числове значення полярного кута, кратне якому буде виконуватись стеження. Панель містить список, що розкривається, поле введення, кнопку-перемикач і дві кнопки:
Список Increment Angle дозволяє вибрати значення полярного кута.
Прапорець Additional Аngles дозволяє введення додаткових числових значень полярних кутів у розташованому нижче полі введення.
Кнопка New дозволяє ввести додаткові числові значення полярних кутів.
Кнопка Delete видаляє числове значення додаткового полярного кута.
Панель Object Snap Tracking Settings дозволяє керувати напрямком стеження:
Кнопка вибору Track orthogonally only встановлює тільки ортогональні напрямки стеження.
Кнопка вибору Track using all polar angle settings дозволяє всі напрямки стеження.
Панель Polar Angle measurement дозволяє визначити початок відліку кутів стеження в абсолютній системі координат або відносно останнього створеного сегмента.
Вкладка Object Snap (рис. 3.6) дозволяє настроїти параметри режиму об’єктної прив’язки. Вкладка містить дві кнопки-перемикачі й одну панель.
Прапорець Object Snap On включає режим постійної об’єктної прив’язки. Прапорець Object Snap Tracking On включає режим постійної об’єктної прив'язки для режиму полярного трасування.
Панель Object Snap Modes містить в собі перелік характерних точок прив'язок об’єктів, які можуть бути включені або виключені з набору.
Рис. 3.6 – Параметри об’єктної прив’язки
ENDpoint прив’язка кінцевих точок об’єктів.
MIDpoint прив’язка до середини відрізка, дуги, полілінії.
CENter прив’язка до центра кола, дуги або еліпса.
NODe прив’язка до точечних об’єктів.
QUAdrant прив’язка до квадрантних точок — точок перетинання координатних осей з колом, дугою або еліпсом.
INTersection прив’язка до точок перетинання двох примітивів.
EXTension прив’язка до точки на продовжені ліній і дуг.
INSertion прив’язка до точок вставки тексту.
PERpendicular прив’язка до точки нормалі до вибраного об’єкта.
NEArest прив’язка до точки на лінії, найближчій до курсору.
APParent intersection слугує для прив’язки до уявної точки перетинання ліній у просторі.
Вкладка Dynamic Input (Динамический ввод)(рис. 3.7) забезпечує появу допоміжної інформації біля курсору, що допомагає зосередитись в області креслення. В той час, коли режим Dynamic Input включений, на екрані з’являється інформаційна панель біля курсору, яка відновлюється при його переміщенні. Якщо команда активна інформаційна панель пропонує місце для вводу інформації користувачем (клавіша Tab).
Всі ці дії по виконанню команд або використаю „ручок” схожі на дії в командній строчці. Відмінність в тому, що увага користувача може залишатись біля курсору.
Рис. 3.7 – Параметри динамічного стеження
Режим Dynamic Input включається (ON) і виключається (OFF) натисненням кнопки DYN в строчці стану або кнопки F12 на клавіатурі і має три компоненти: Pointer Input(Точечний ввод), Dimension Input (Размерный ввод) і Dynamic Prompts (Динамические подсказки).
Якщо компонента Pointer Input включена і активна певна команда інформаційна панель відображає координати розташування перехрестя біля курсору.
При включеній компоненті Dimension Input інформаційна панель відображає відстань і значення кута як командна підказка для другої точки.
При включеній компоненті Dynamic Prompts інформаційна панель відображає підказки біля курсору.

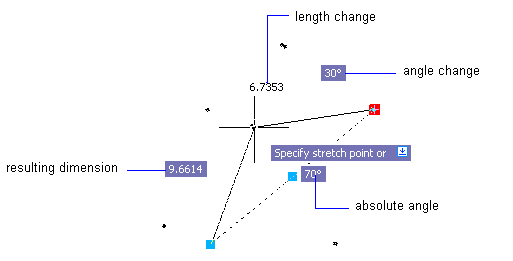

У випадку коли використовуються „ручки” для редагування об’єктів інформаційна панель може показати наступну інформацію (рис. 3.8):
начальну довжину;
довжину, що відновлюється при переміщені „ручoк”;
зміни в довжині;
кут;
зміни в куті при переміщенні „ручки”;
радіус дуги.
Рис. 3.8 – Параметри динамічного стеження при використанні „ручок”
Вкладка Quick Properties (Быстрый вызов свойств объекта) керує появою, розташуванням і величиною вікна властивостей об’єкта.
