2.1 Практичні завдання № 1
Мета завдань: засвоїти способи загрузки системи AutoCAD, ознайомитись з її інтерфейсом, використанням лівої та правої кнопки миші. Засвоїти правила збереження файлів.
Порядок виконання завдань.
На Робочому столі за допомогою ярлика загрузити програму AutoCAD.
Задати режим класичного інтерфейсу (AutoCAD Classic).
Помістити курсор на будь-яку кнопку панелі інструментів, через деякий час на екрані біля курсору з’явиться підказка – ім’я команди. При цьому в нижній частині екрана відобразиться довідкове повідомлення, яке містить короткий опис викликаної функції.
Під рядком заголовка знаходиться рядок меню. Помістити курсор на назвах меню, й продивитись список команд, що там містяться. Вибір виконується за допомогою маніпулятора „миші”. Деякі команди справа від імені містять маркер у вигляді трикутника, який відкриває нові підменю, що звуться каскадними. Імена інших команд завершуються крапками, при їхній активізації відкриваються діалогові вікна, призначенні для установки відповідних параметрів.
Натиснути праву кнопку миші на будь-якій піктограмі і в переліку, що з’являється, вибрати панелі інструментів Workspaces (Рабочие области) та Standard(Стандартная) (рис. 2.7). Розгляньте всі пункти меню і зупиніться на пункті 2D Drafting & Annotation (Двумерное черчение и аннотации).

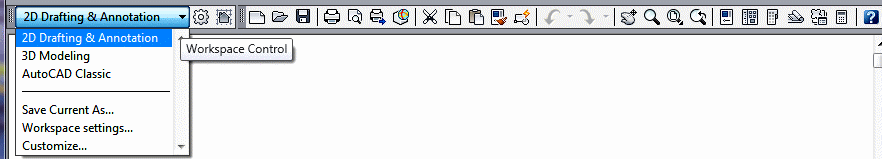

Рис. 2.7 – Каскадне меню команди Workspace
Панелі інструментів з піктограмами на екрані мають скорочений вміст. Біля назви панелі є кнопки з міткою у вигляді невеликого чорного трикутника в правому нижньому куту. Помістіть курсор на цю мітку, натисніть ліву кнопку миші, і на екрані з’явиться розгорнуте меню з певною групою кнопок (рис. 2.8). Для повернення назад необхідно кл ікнути Мишею за межами вікна.
Рис. 2.8 – Розгорнуте меню Draw
Відкрийте меню File, виконайте команду Save As (Сохранить как), на диску D: відкрийте папку Student, створіть або відкрийте папку своєї групи та введіть ім’я нового файлу. Імена файлів AutoCAD мають розширення .dwg, яке встановлюється при збереженні автоматично.
2.2 Контрольні запитання
1 Яким чином загрузити систему AutoCAD?
2 Призначення стрічки Ribbon і методи її керуванням.
Як задати різні варіанти інтерфейсу AutoCAD?
Що означає трикутний маркер, розташований праворуч від імені команди в падаючих меню?
Що означають три крапки після назви команд у падаючих меню?
Як викликати стрічкове меню в панелях інструментів?
Для чого і яким чином викликається контекстне меню?
Що означає трикутний маркер, розташований праворуч від імені панелі інструментів в стрічці Ribbon?
Яке розширення мають імена файлів системи AutoCAD?
3 Початок роботи
3.1 Команда units (Единицы)
Призначення: Установлює формат подавання лінійних та кутових одиниць виміру.
Формат команди:
Command: UNITS (UN)
Меню: Format>UNITS
У відповідь на команду відкриваєшся діалогове вікно Drawing Units (рис. 3.1).
Панель Length (Длина) дозволяє настроїти формат і точність подавання лінійних одиниць вимірювання в кресленні.
Список значень типів (Туре) включає перелік форматів:
Architectural — архітектурний формат одиниць виміру;
Decimal — десятинний формат одиниць виміру;
Engineering — технічний формат одиниць виміру;
Fractional — дробовий формат одиниць виміру;
Scientific — науковий формат одиниць виміру.
Список Precision (точность) дозволяє назначити ступінь точності – кількості знаків після десятинної точки.
Рис. 3.1 – Діалогове вікно Drawing Units
Панель Angle(угол) дозволяє настроїти формат і точність подавання кутових одиниць виміру на кресленні.
Список, Туре(тип) включає перелік форматів:
Decimal degrees — градуси в десятинному форматі;
Deg/Min/Sec — градуси/хвилини/секунди;
Grads — гради;
Radians — радіани;
Surveyor's Units — топографічний формат.
Прапорець Clockwise(по часовой стрелке) установлює напрямок відліку додатних кутів. За замовчуванням (прапорець не встановлено) за додатний напрямок прийнято вважати напрямок проти годинникової стрілки.
За допомогою кнопки Directoin відкривається вікно, в якому задається точка відліку нульового значення кута по напрямкам сторін світу (рис. 3.2).
Рис. 3.2 – Напрямок нульового значення кута.
