5.16 Практичні завдання № 5

Мета завдань: опанувати команди редагування графічних примітивів: ERASE, MOVE, COPY, SCALE, ARRAY, MIRROR, BREAK, OFFSET, STRETCH, TRIM, EXTEND;

навчитись використовувати команду створення шарів – Layer.

Порядок виконання завдань.

1. С творити новий шар(Format Layer), задати колір і тип лінії в діалоговому вікні Layer Properties Manager (Управление Свойствами Слоя).

2. Створений шар задати поточним – кнопка Current.

3. У новому шарі побудувати за допомогою команди Donut кільце із внутрішнім діаметром 35 мм і зовнішнім 45 мм.

4. Усередині кільця побудувати правильний багатокутник, кількість сторін – 9. Включити механізм об’єктних прив’язок. Збільшити кільце втричі командою Scale.

5. Побудовану фігуру командою Move перемістити по центру в точку з координатами (100,150) і створити 3 копії командою Copy, як на (рис. 5.6). Виключити цей шар, створивши ще один новий шар.

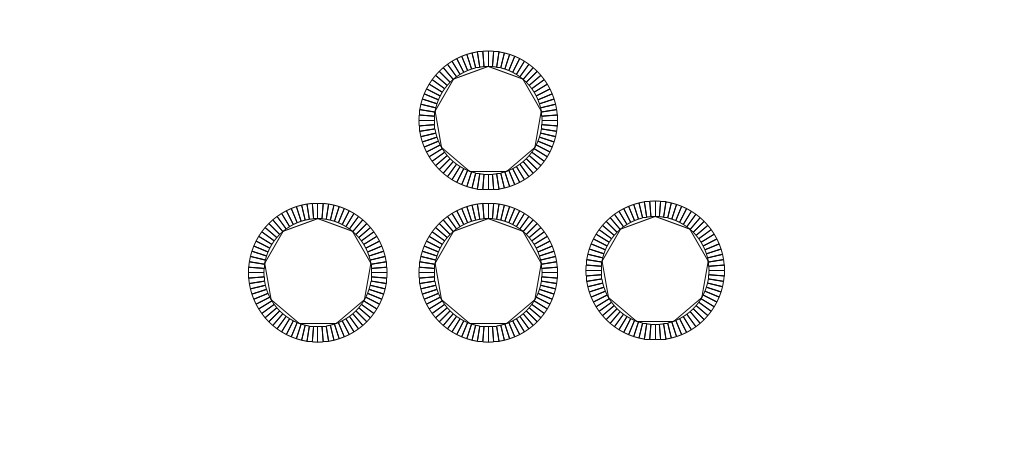

Рис. 5.6 – Приклад виконання команди Copy

6. Створити об’єкт у вигляді віконної рами, розміром 30х40мм. Змінити ширину його на 10 мм командою Stretch.

7. Виконати побудову архітектурного елемента – прямий каблучок, дзеркально його відобразити (Командою MIRROR) і одержати зображення оберненого каблучка (рис. 5. 7).

Рис. 5.7 – Приклад виконання команди MIRROR

8. Накреслити прямокутник розміром 250х150мм, використавши режими слідкування Polar і Otrack. За допомогою команди Offset побудувати зовнішній контур прямокутника на відстані 10 мм.

9. У лівий верхній кут на деякій відстані від краю розташувати об’єкт рама, і створити з цього об’єкта прямокутний (Rectangular) масив (команда Array), у якому кількість рядків 3, а стовпчиків 5 (рис. 5. 8).

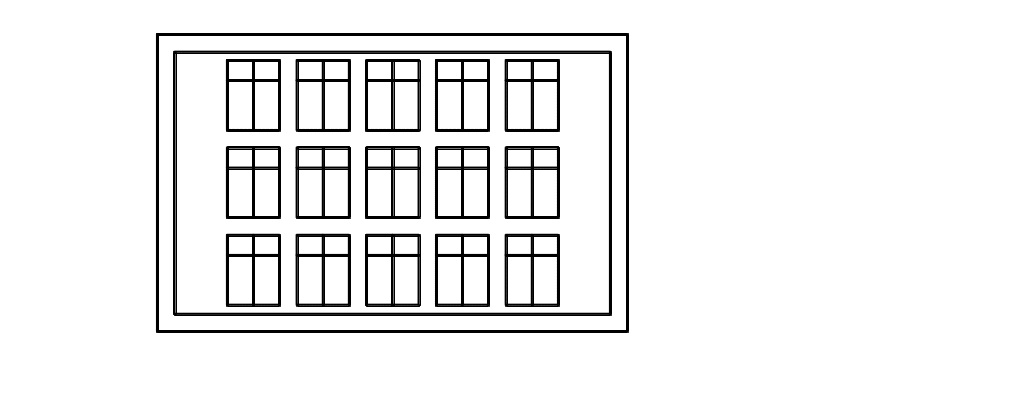

Рис. 5.8 – Приклад виконання команди Array (Rectangular)

10. Зменшити побудований рисунок в 2 рази.

11. Побудувати фігуру у вигляді циферблата, використав команду Array (Polar).

12. Заповнити фон циферблата градієнтною заливкою (рис. 5.9).

Рис. 5. 9 – Приклад виконання команди Array (Polar)

0. 5.17 Практичне завдання для самостійної роботи № 6

Тема: Розробка і побудова меблів житлового приміщення.

Завдання:

1. Виконати рисунки різних меблів заданих житлових приміщень: кухня, спальня, вітальня, кабінет, дитяча кімната, офіс.

2. Розробити 5 – 6 одиниць меблів для кожного житлового приміщення;

3. Побудувати вид зверху кожної одиниці меблів.

4. Побудувати фасад та вид збоку кожної одиниці меблів.

На (рис. 5.10) наведено приклад розробки меблів для житлового приміщення – кухні.

18. Контрольні питання

1. Які існують способи видалення об’єктів?

2. Які способи виділення об’єктів знаєте?

3. Для чого задається базова точка під час виконання команд редагування Move(переміщення) і Copy (копіювання)?

4. Яким чином виконується обертання об’єктів?

5. Описати особливості виконання команди ARRAY.

6. Який метод виділення об’єктів необхідно використати під час виконаннякоманди Stretch – розтягування об’єктів?

7. Описати особливості виконання команди MIRROR.

8. Описати особливості виконання команди Offset.

9. Описати особливості виконання команди Layer.

а)

б)

в)

Рис. 5.10 – Приклад розробки меблів для житлового приміщення – кухня.
