Федеральное агентство морского и речного транспорта

Федеральное бюджетное образовательное учреждение

высшего профессионального образования

Волжская государственная академия водного транспорта

Кафедра логистики и маркетинга

Практическая работа

По дисциплине: «Управление качеством»

На тему: «Разработка стандарта организации»

СТП-1126453-10-14

СТАНДАРТ ПРЕДПРИЯТИЯ

Качество поставляемых нерудно-строительных материалов и их соответствие требованиям государственных стандартов в

ОАО «Коломенский порт»

СТП-1126453-10-14

СТП-1126453-10-14

УТВЕРЖДАЮ

Ген. директор

ОАО «Коломенский порт»

Герасименко О.Л.

20.05.2014

СТАНДАРТ ПРЕДПРИЯТИЯ

Качество поставляемых нерудно-строительных материалов и их соответствие требованиям государственных стандартов в

ОАО «Коломенский порт»

Введен впервые

СТП-1126453-10-14

Исходные данные

Таблица 1

Исходные данные по зерновому составу

Диаметр сит (N), мм	0,16	0,315	0,63	1,25	2,5
Полные остатки на ситах (А), %	974,8	50,3	20,2	3,5	1,8

Таблица 2

Исходные данные по содержанию примесей в песке в %

Проход через сита 0,16 мм	Пылевидные и глинистые частицы		Зерна гравия размером		Органические примеси
	всего	в т.ч. в комках	более 5 мм	более 10 мм
8	5	0,6	8	4	1,2

СТП-1126453-10-14

Цели и задачи работы

Промышленность строительных материалов потребляет около 20 ви­дов минерального сырья, из которых более 70 % приходятся на нерудные стройматериалы (НСМ). Предприятия речного транспорта России еже­годно обеспечивают 25—30 % потребности в них.

Речные транспортные предприятия, добывающие на внутренних вод­ных путях России и поставляющие нерудные стройматериалы (речной песок, песчано-гравийная смесь, гравий), не обеспечивают многообразные запросы строительных организаций по их качеству, что отрицательно ска­зывается на качестве выпускаемой продукции и строительных работ. Так, к примеру, наибольшее отрицательное влияние на свойства бетона оказы­вают заполнители, не удовлетворяющие требованиям государственных стандартов по гранулометрическому составу и наличию засоряющих при­месей.- Доказано, что на каждый процент запыленности заполнителя бето­на расход цемента возрастает до 1 до 1,5 .%. Выпуск стандартных фрак­ционированных заполнителей позволяет снизить расход дорогостоящего цемента в бетоне до 15 % и в то же время существенно повысить качество строительных изделий.

Достичь этого можно за счет обогащения и фракционирования, что на речном транспорте немыслимо без экономической заинтересованности предприятий, добывающих НСМ из русел рек и водоемов и поставляю­щих их потребителям по хозяйственным договорам. Таким предприятиям необходимо вкладывать огромные финансовые средства в технические средства и организацию обогащения и фракционирования НСМ, которые должны окупиться за счет выгодности такого материала потребителям, так как цена его поставки будет выше, чем просто за перевозку и пере­грузку.

Для обеспечения поставки НСМ в соответствии с требованиями госу­дарственных стандартов, транспортным предприятиям необходимо иметь изначально полную информацию о характеристиках добываемого мате­риала и размерах расхождений с этими требованиями, чтобы целенаправ­ленно приводить экономические обоснования и организационно-технические мероприятия по повышению качества.

Однако практическому решению этой задачи мешает ряд негативных факторов:

• требования государственных стандартов сложны и многообразны, со многими допущениями для поставщиков и потребителей, что затрудняет их изучение и применение;

• отраслевые технические условия (ТУ) на добычу нерудных стройма­териалов по большинству показателей уступают требованиям государст­венных стандартов, поэтому фактическое повышение качества может быть обеспечено путем комплексного подхода - от улучшения геолого­разведки до внедрения технических средств обогащения и классификации строительных материалов;

• несовершенство системы отбора проб НСМ и определения показа­телей качества, что может быть исправлено, в частности, путем примене­ния компьютерных технологий.

СТП-1126453-10-14

Поэтому каждое предприятие, добывающее нерудный стройматериал, должно отработать систему поставки их в соответствии с требованиями государственных стандартов. Все эти методики, требования и мероприя­тия могут быть обозначены и закреплены в стандарте предприятия.

Метод графического представления стандартных характеристик песка

Для наглядной графической интерпретации показателей качества НСМ приняты следующие исходные данные:

- требования к материалу установлены государственными стандарта­ми (приняты общие положения);

- отбор проб НСМ из судна, склада и других транспортных средств или емкостей, а также определение характеристик материала, производят­ся с соблюдением установленных стандартами методов.

Первоначально требования стандартов необходимо упорядочить по базовым признакам. По песку они упорядочены в интервальном режиме по трем базовым признакам: гранулометрическому (зерновому) составу, модулю крупности и допустимым примесям (качественный состав).

Стандартные характеристики и требования приведены в табл. 3.1—3.4.

Таблица 3.1

Требования к песку по ГОСТ 8736

Группа песка	Модуль крупности	Полный остаток на сите №063, % по массе	Область применения
Очень мелкий	1.0-1.5	До 10	Заполнители для строительных растворов
Мелкий	1.5-2.0	10-30	Заполнители для бетонов и строительных растворов, материалы для устройства дорожных одежд
Средний	2.0-2.5	30-45	То же
Крупный	2.5-3.0	45-65	То же
Повышенной крупности	3.0-3.5	65-75	Заполнители для бетонов, материалы для устройства дорожных одежд

ПРИМЕЧАНИЕ. Если при определении группы песка он отвечает по модулю крупности одной группе, а по полному остатку на сите № 063 — другой, то определение группы производят по модулю крупности.

Таблица 3.2

Зерновой состав песка как мелкого заполнителя для бетонов по ГОСТ 8736

Размер отверстия контрольного сита, мм	Полные остатки на ситах, % по массе
2.5	0-20
1.25	5-45
0.63	20-70
0.315	35-90
0.16	90-100
Проход через сито №016	10-0
Модуль крупности	1.5-3.25

Таблица 3.3

Зерновой состав песка для мелкого заполнителя для бетонов по ГОСТ 10268

Размер отверстия контрольного сита, мм	Полные остатки на контрольных ситах, % по массе для бетонов
	всех видов конструкций и изделий, кроме труб	Железобетонных и бетонных труб
		Напорных, низконапорных	Безнапорных
2.5	0-20	10-20	0-20
1.25	5-45	25-45	10-45
0.63	20-70	50-70	30-70
0.315	35-90	70-90	70-90
0.16	90-100	95-100	90-100
Проход через сито №016	10-0	5-0	10-0
Модуль крупности	1.5-3.25	2.5-3.25	2.0-3.25

Таблица 3.4

Допустимые примеси в песке по ГОСТ 8736, в % по массе

Вид песка	Проход через сито №016	Пылевидные и глинистые частицы	Гравий (зерна и свыше 5 и 10 мм)	Стандартный песок
Природный песок повышенной крупности, крупный средний	10	3	10	77
Природный песок мелкий и очень мелкий	15	5	10	70
Обогащенный песок повышенной крупности, крупный, средний	5	2	5	88
Обогащенный песок мелкий	10	3	5	82

На основании таблиц 3.1-3.4 построены графики и диаграммы областей применения и качественных характеристик строительного песка

СТП-1126453-10-14

ГОСТ 8736

Рис 1.1 Гистограмма полных остатков песка на сите №063

А-полные остатки на сите, % по массе;

N-диаметр сит, мм;

1 – область песков ,используемого в качестве мелких заполнителей для бетонов

2- область мелкого песка

3-область крупного песка.

ГОСТ 8736

Рис 1.2 Области применения песка в зависимости от зернового состава

А-полные остатки на сите №063, по массе;

М_к – модуль крупности;

a- область очень мелкого песка;

b- область мелкого песка;

c- область среднего песка;

e- область песка повышенной крупности

СТП-1126453-10-14

ГОСТ 10286

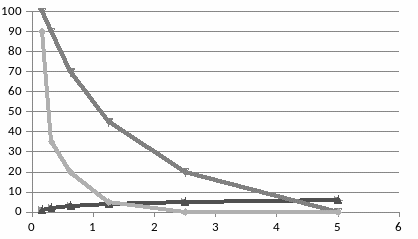

Рис 1.3 Зерновой состав мелкого заполнителя для бетонов

А-полные остатки на сите, % по массе;

N-диаметр сит, мм;

1 – допускаемая нижняя граница крупности песка (М_к=1,5)

2- рекомендуемая нижняя граница крупности песка (М_к=2) для бетонов марки М200 и выше, для безнапорных бетонных и железобетонных труб;

3- рекомендуемая верхняя граница крупности песка (М_к=2,5) для бетонов марок 350 и выше, для напорных и низконапорных железобетонных труб;

4- допускаемая верхняя граница крупности песка (М_к=3,25)

ГОСТ 8736

-проход через сита №016;

-пылевидные и глинистые частицы;

-гравий (зерна свыше 5 и10 мм)

-песок без примесей

A- природный песок повышенной крупности, крупный и средний

B- природный песок мелкий и очень мелкий

C- обогащенный песок повышенной крупности, крупный и средний

D- обогащенный песок мелкий

СТП-1126453-10-14

ГОСТ 8736

-проход через сита №016;

-пылевидные и глинистые частицы;

-гравий (зерна свыше 5 и10 мм)

-песок без примесей

A- природный песок повышенной крупности, крупный и средний

B- природный песок мелкий и очень мелкий

C- обогащенный песок повышенной крупности, крупный и средний

D- обогащенный песок мелкий

ГОСТ 8736

Рис 1.6 Качественный состав природного песка повышенной крупности, крупного и среднего

Y –количество по массе, %;

a- проход через сито №016;

b- пылевидные и глинистые частицы;

c- гравий (зерна свыше 5 и10 мм)

d- органические примеси;

e- песок без примесей

СТП-1126453-10-14

ГОСТ 8736

Рис 1.7 Качественный состав природного песка мелкого и очень мелкого

Y –количество по массе, %;

a- проход через сито №016;

b- пылевидные и глинистые частицы;

c- гравий (зерна свыше 5 и10 мм)

d- органические примеси;

e- песок без примесей

ГОСТ 8736

Рис 1.8 Качественный состав обогащенного песка повышенной крупности, крупного и среднего

Y –количество по массе, %;

a- проход через сито №016;

b- пылевидные и глинистые частицы;

c- гравий (зерна свыше 5 и10 мм)

d- органические примеси;

e- песок без примесей

СТП-1126453-10-14

ГОСТ 8736

Рис 1.9 Качественный состав обогащенного песка мелкого

Y –количество по массе, %;

a- проход через сито №016;

b- пылевидные и глинистые частицы;

c- гравий (зерна свыше 5 и10 мм)

d- органические примеси;

e- песок без примесей

СТП-1126453-10-14
