Звіт з лабораторної роботи №9 Дослідження блока кольору

1. Мета роботи:

Виконати аналіз можливості функціонування каналу колірності телевізора по електричним сигналам і режимам.

Вивчити схему електричну принципову субмодуля колірності СМЦ - 2.

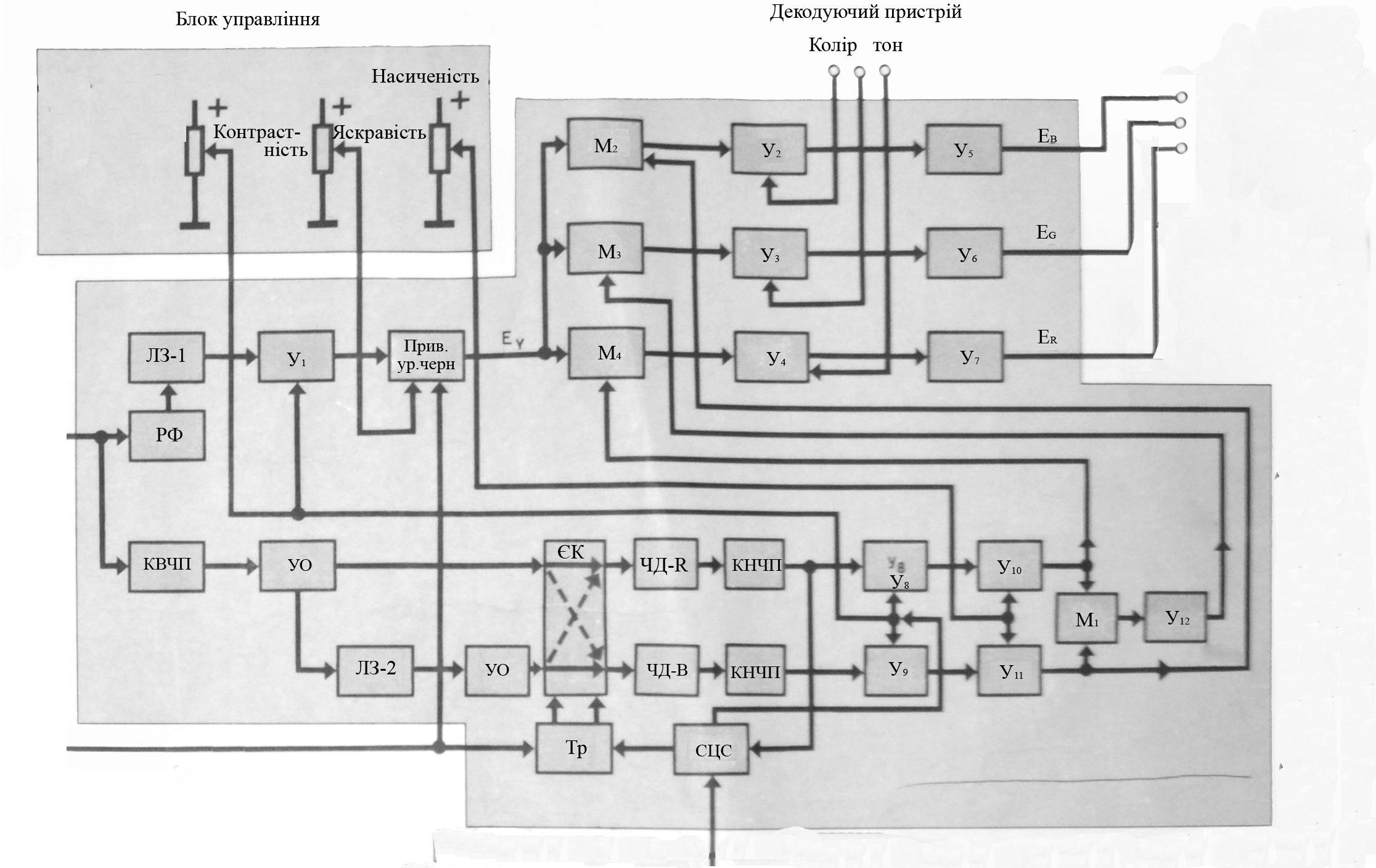

2. Схема функціональна каналу колірності, призначення основних вузлів.

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Прилади для виконання роботи:

1. Лабораторний стенд

2. Прилад “Відеотест-2М”

3. Осцилограф С9-1.

4. Блок живлення ВИП-010.

Порядок виконання роботи:

1. Вивчити по довіднику Седов С.А.”Индивидуальные видеосредства” стор. 56-57,(рис.1.29) функціональну схему каналу колірності системи SECAM.

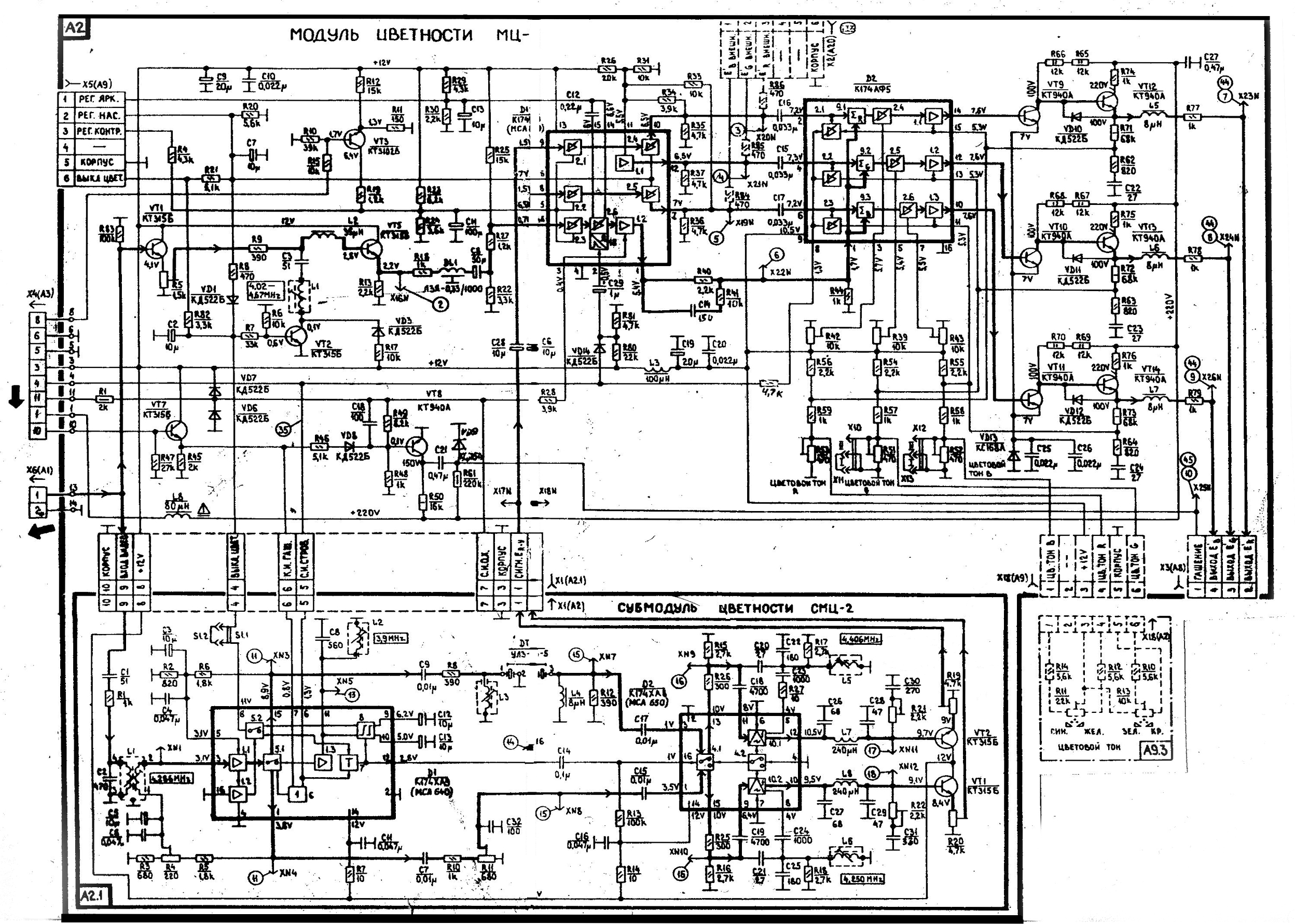

2. Вивчити схему електричну принципову субмодуля колірності СМЦ-2 по довіднику Седов С.А.”Индивидуальные видеосредства” стор. 244-246 (рис3.19 б. стор.243).

3. З блоку живлення ВИП - 010 подати на лабораторний стенд напругу живлення + 12 В, дотримуючись необхідної полярності.

4. Вихід “Видео” Відеотеста з`єднати з “Входом Відео” стенда за допомогою ВЧ кабеля.

5. Гніздо “ИК” відеотеста з`єднати провідником з гніздом “Х6N” стенда.

6. Вихід “Видео” відеотеста з`єднати з входом зовнішньої синхронізації “I” осцилографа С1-81.

7. На передній панелі приладу “Відеотест 2М” натиснути кнопки “ 1000 В” і “ЦП”. Всі інші кнопки повинні бути в відпущеному положенні.

8. Тумблер “Сеть” приладу “Відеотест 2М” (розташовани на задній стінці) встановити у верхнє положення “ВКЛ”. Встановити режим “ВП-1” (засвічується світлодіод “ВП 1”) за допомогою кнопок “ “ , “ “.

9. Включити тумблер “Сеть” осцилографа С1-81. Перемикачі осцилографа установити в наступні положення:

а) синхронізації - в положення “БВС. Внешн. 1”

б) розгортки - “ х 1”,”20 µS”

в) кнопка “R - B” - “БВС” - відпущена

10. Вхідний щуп осцилографа підключити до гнізда “Вхід відео” стенду. За допомогою ручки “Задержка” осцилографа домогтися, щоб на екрані осцилографа було видно симетрично два рядки відеосигналу (ПКТС). Осцилограму відеосигналу зарисувати у звіт, вимірявши всі його параметри (амплітуду повну, амплітуди піднесучих частот, тривалість гасячого і синхронізуючого імпульсів, тривалість рядка).

11. По черзі підключити вхідний кабель осцилографа до гнізд “X1N, X3N, X4N, X7N, X8N, X9N, X10N”, “Сигнал R-Y”, “Сигнал B-Y” стенда. Зарисувати осцилограми сигналів в гніздах, виміряти їх параметри (амплітуду і т.ін.) і порівняти з епюрами наведеними в довіднику Седов С.А.”Индивидуальные видеосредства” стор. 242 (вірно визначивши відповідність епюр гніздам стенда!).

До кожної осцилограми описати характеристику сигналу у відповідності до функціональної схеми каналу колірності і схеми електричної принципової субмодуля СМЦ - 2.

По черзі підключити вхідний кабель осцилографа до гнізд “X16N, X19N, X20N, X21N, X22N, X23N, X24N, X26N,X25N”, “Сигнал R-Y”, “Сигнал B-Y” стенда.

12. Тумблери “Сеть” блоку живлення ВИП - 010, “Відеотест 2М” і осцилографа встановити у нижнє положення (“Виключено”).
