3. Пояснити призначення блоків та вузлів індивідуальної приймальної установки.

Індивідуальна приймальна установка складається з приймальної антени, приймальної головки і ресивера.

Приймальна антени призначена для

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Приймальна головка призначена для ______________________________________________________________________________________________________________________________________________________________________________________________________

Ресивер призначений для

________________________________________________________________________________________________________________________________

4. Навести структурну схему декодера сигналу d2-mac та пояснити призначення блоків та вузлів.

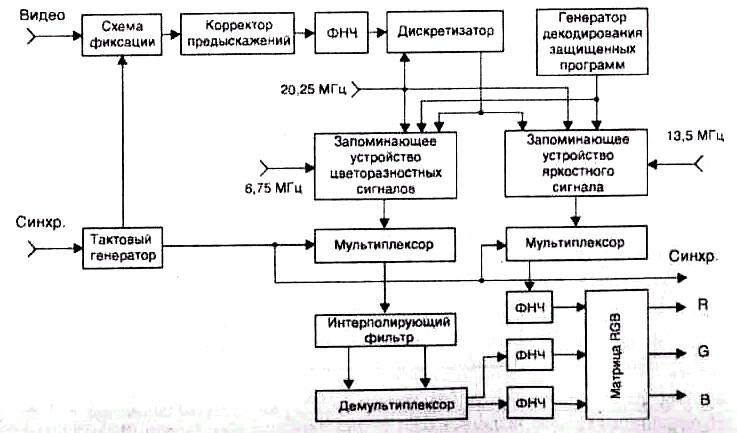

Структурна схема декодера сигналу D2-MAC

На вхід схеми фіксації надходить аналоговий сигнал яскравості і кольору, де проводиться прив'язка рівня фіксації до розміру, що забезпечує необхідний рівень відеосигналу. Для підвищення співвідношення сигнал/шум на передавальній сторон, вносяться високочастотні передспотворення, що усуваються в коректорі.

Далі цей сигнал надходить на фільтр нижніх частот (ФНЧ), що обмежує смугу сигналу для усунення завад дискретизації. Дискретизатор робить вибірку відліків відеосигналу з частотою 20,25 МГц і спрямовує відліки яскравості і кольорорізнецеві відліки у відповідні пристрої, що запам'ятовують, ЗУ з вихідною частотою дискретизації 20,25 МГц. Зчитування ж проводиться з частотою, у три рази меншої для кольорорізнецевих компонент (6,75 МГц) і в 1,5 рази нижче для складових яскравості (13,5 МГц). У такий спосіб відбувається основний процес по відновленню відеосигналу (декомпресія) на всю активну частину рядка. Одночасно тут може також здійснюватися декодування сигналу для систем платного телебачення.

Лічені з ЗУ відліки сигналу яскравості Y через мультиплексор надходять у ФНЧ, що здійснює постфільтрацію сигналу і відновлює безупинну аналогову форму сигналу Y. Частота зрізу фільтра є біля 6 МГц.

Лічені з ЗУ відліки кольорорізнецевих сигналів піддаються додатковому опрацюванню за допомогою фільтра, що інтерполює, оскільки в кожному рядку повинні бути обидві кольорорізнецеві компоненти разом. Відсутня інформація відновляється як середнє значення відповідних відліків попереднього і наступного рядків. Далі кольорорізнецеві компоненти через демультиплексор також надходять на фільтри нижніх частот із частотою зрізу 3 МГц. Матриця (16) здійснює дематриціювання відеосигналів у форму R, G, В.

Відзначимо, що в стандарті D2-MAC значно легше здійснюється кодування і декодування програм, і підтримується два формати екрана: 4:3 і 16:9. Також передбачено 3 різноманітних види звукового супроводу:

Високоякісний стереофонічний звук із діапазоном відтворених частот 40-15000 Гц. (2 канали, частота дискретизації 32 кГц).

Високоякісний монофонічний звук із діапазоном відтворених частот 40-15000 Гц (4 канали, частота дискретизації 32 кГц).

Монофонічний звук середньої якості з діапазоном відтворених частот 40-7000 Гц (8 каналів, частота дискретизації 16 кГц).

Тому телеглядачі при прийомі D2-MAC можуть обрати один із декількох варіантів звукового супроводу: стерео або моно на тій або іншій мові.
