Звіт з лабораторної роботи №11 Дослідження системи супутникового телебачення

1. Мета роботи:

1. Вивчити структурну схему і призначення елементів схеми системи супутникового телебачення.

   1. Закріпити знання по принципах прийому сигналів супутникового телебачення.

   2. Надбання студентами навичок по настройці і налагодженню систем супутникового приймального пристрою.

2. Виконати настройку системи супутникового телебачення на відповідний телевізійний канал супутника.

3. Ознайомитись з органами керування системи супутникового телебачення.

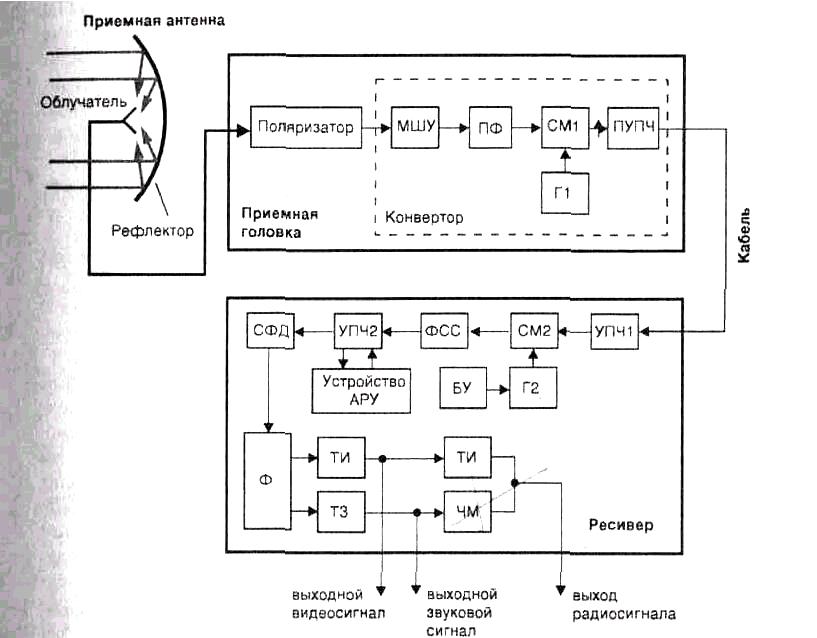

2. Схема індивідуальної приймальної установки.

Прилади для виконання роботи:

1. Система супутникового телебачення

2. 2. Телевізійний приймач

Порядок виконання роботи:

1. Навести малюнок лицевої і тильної панелі тюнера та пояснити призначення блоків та вузлів.

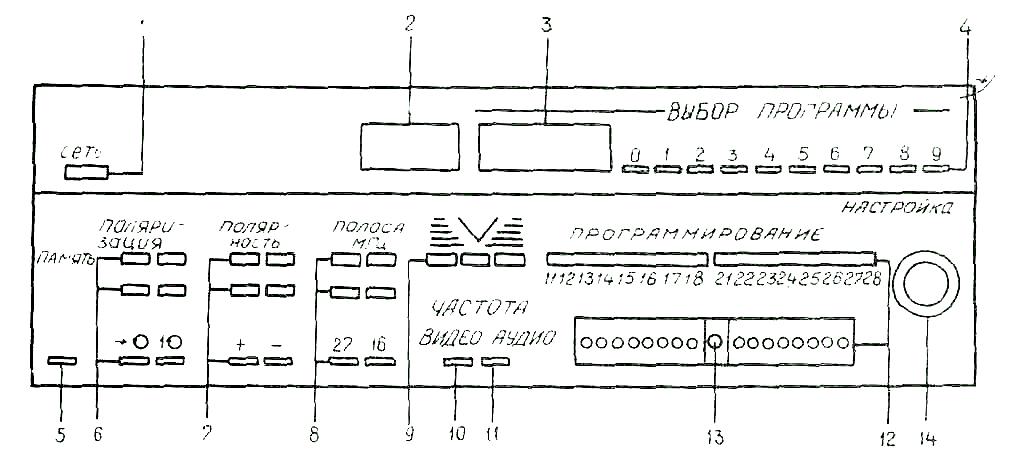

Тюнер. Передняя панель.

Рис.1

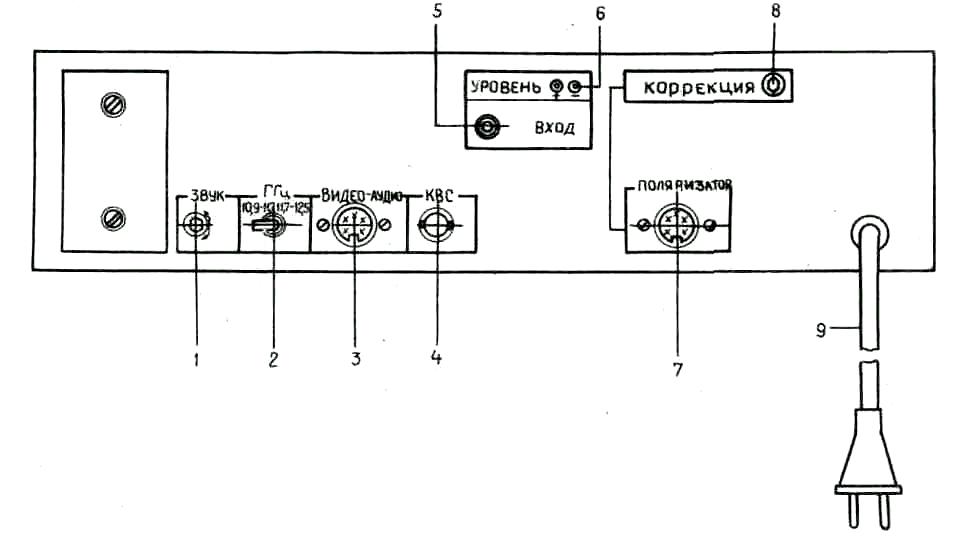

Тюнер. Тильна панель

Рис.2

Розташування органів керування та індикації на передній панелі та їx значення таке:

1 - кнопка МЕРЕЖА вмикання тюнера;

2 - приймач системи дистанційного керування;

3 - цифровий індикатор;

4 - кнопки "0" і "1"-"9" вибору каналів програм ;

5 - кнопка ПАМ'ЯТЬ забезпечує виконання і запам'ятовування виду поляризації, полярність і смуги відеосигналу для будь-якої із 16-ти програм;

6 - кнопки "" і "" вибору поляризації (нижній ряд) з індикаторами натиснутої кнопки (середній ряд) і стану пам'яті включеного каналу (верxній ряд);

7 - кнопки "+" і " - " вибору полярності відео сигналу з індикаторами кожної кнопки і стану пам'яті включеного каналу;

8 - кнопки "27" і "16" вибору полярності відеосигналу з індикаторами кожної кнопки і стану пам'яті включеного каналу; 9-індикатор точного настроювання на частоту вxідного сигналу;

10 - кнопка ВІДЕО, забеспечує індикацію частоти прийнятого сигналу на цифровому індикаторі;

11 - кнопка АУДІО, забезпечує індикацію частоти прийнятого сигналу на цифровому індикаторі;

12 - елементи настройки "11"-"18","21"-"28" на частоту вxідного сигналу (для 16-ти каналів) з індикацією включеного каналу

13 - ключ для обертання елементів підстроювання;

14 - ручка НАСТРОЮВАННЯ, забезпечує оперативну перенастройку в діапазоні частот сигналів, що приймаються.

Розташування органів керування і комутації на задній панелі і їx призначення:

1 - елемент підстроювання ЗВУК на піднесучу частоту звука;

2 - перемикач "ГГц", який встановлений в одне з положень "10,9 -11,7" або "11,7-12,5" (відповідно до діапазону сигналів, що приймаються);

3 - роз`єм ВІДЕО-АУДІО призначений для підключення кабелю, що з'єднує тюнер із відеовxодом телевізора;

4 - роз`єм КВС - призначений для підключення до тюнера декодувального пристрою, що працює по стандарту Д2-МАС або стереоприставки звукового супроводу;

5 - роз`єм ВXІД призначений для підключення кабелю зниження від антенного пристрою;

6 - гнізда "+" і " -" призначені для контролю рівня сигналу при настроюванні тюнера;

7 - роз`єм ПОЛЯРИЗАТОР призначений для підключення кабелю керування поляризацією антенного пристрою;

8 - елемент підстроювання - КОРЕКЦІЯ, що забезпечує корекцію поляризації;

9 - шнур мережі.
