Краткие рекомендации Машина централизованного контроля системы «Шипка»
Система централизованного контроля «Шипка» была изготовлена в нескольких модификациях и установлена на морских судах отечественной постройки для автоматизации процессов контроля СЭУ. Система «Шипка-У» является универсальной и может применяться для различных типов СЭУ. Она выполняет следующие функции:
светозвуковую сигнализацию отклонений контролируемых параметров от установленных предельных значений;
выдачу сигналов обобщенной светозвуковой, аварийно-предупредительной сигнализации в судовые помещения (до 9 помещений) и в МО (в 4 места);
сигнализацию о состоянии вахтенного механика или его отсутствии в ЦПУ в течение 30 мин;
постоянное измерение и индикацию параметров на приборах ЦПУ; измерение и индикацию контролируемых параметров на светоцифровых табло по вызову с периодом обновления информации 2,5 с;
регистрацию отклонений контролируемых величин от установленных предельных значений и их возвращение к нормальным значениям на ленте с указанием времени и знака отклонения;
дистанционное управление вспомогательными механизмами;
выдачу сигналов на программный пуск вспомогательных механизмов в заданной последовательности с сигнализацией выполнения программы;
сигнализацию отсутствия питания в системах судовой автоматики.
Система «Шипка-У» построена на релейно-контактных устройствах с применением элементов диодно-транзисторной логики и типовых логических схем, имеет блочно-функциональную структуру (рис. 151). Она формируется из панелей и стоек, в которые монтируют устройства и блоки.

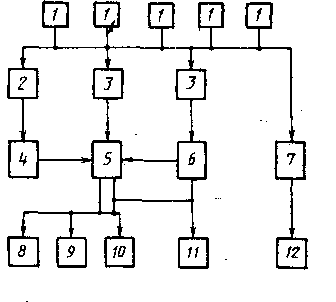

Рис.
151. Функциональная схема СЦК
«Шипка-У»
1
— датчики; 2
—
блок развязок БР-1
и преобразования ПР; 3 — задатчики сигналов; 4 — устройство представления, измерения и контроля УПИК-2; 5, в, 7 — устройства преобразования и сигнализации соответст- венно УПС1, УПС2, УПСЗ; S — устройство блокировки звуковых сигналов; 9,10 —
блоки обобщенной сигнализации соответ- ственно БОС5 н БОС6; II, 12 — приборы промежуточных реле соответственно ППР1 и ППР2
Вводный контроль: 1. Назначение СЦК.
2 Основные элементы СЦК
3 Функциональная зависимость отдельных элементов
Порядок выполнения работы
Приготовить схему СЦК, составить спецификацию ее элементов .
Составить структурную модель процесса передачи сигналов.
Отметить на ксерокопии красным цветом порядок передачи сигналов при изменениях режимов работы элементов системы.
Содержание отчета: |
|
Тема и цель практического занятия.
Ответы на вопросы вводного и заключительного контроля.
Выполненное задание.
Выводы по работе.
Заключительный контроль:
При каких параметрах включается аварийная защита ?
Функции датчиков и их сигналов.
По какому принципу и, какому сигналу работает элемент 8?
Назначение реле времени.
Литература:
Онисенко В. С. Судовая автоматика. – М.: Транспорт, 1988.
Толшин В. А., Сизых В. А. Автоматизация судовых энергетических установок. – М.: Консультант, 2003.
