Краткая теория
Избежать полностью или частично этих явлений можно путем уравновешивания двигателя. Одноцилиндровый двигатель уравновесить невозможно, а в многоцилиндровых двигателях определенная степень уравновешенности может быть достигнута. Если возвратиться к рис.16.8 и мысленно представить, что справа от вертикальной оси, проходящей через центр тяжести на таком же расстоянии «l», действует в одно и тоже время аналогичная (по величине и направлению) система сил инерции, то очевидно, что моменты этих сил все время будут уравновешивать один другой.
Порядок выполнения работы:
Силы инерции РиI, РиII, Рцв, Рцг создадут также моменты относительно центра тяжести двигателя, причем эти моменты будут действовать в вертикальной и горизонтальной плоскостях. Плечами этих сил будут расстояния «l» (рис.16.8) от осей соответствующих цилиндров до вертикальной оси, проходящей через центр тяжести «с» двигателя. Моменты сил инерции, изменяясь по величине и направлению в зависимости от угла поворота кривошипа, стремятся повернуть двигатель относительно его центра тяжести в вертикальной и горизонтальной плоскостях. Таким образом, если представить двигатель подвешенным за центр тяжести «С» (рис.16.8) на идеально прочной нити, то момент сил инерции Мив и Миг будут стремиться раскачать двигатель в вертикальной и горизонтальной плоскостях.
Условия уравновешенности двигателя могут быть сформулированы следующим образом.
Для
уравновешенности сил инерции и их
моментов необходимо, чтобы при любом
значении угла φ равнодействующая всех
сил инерции и алгебраическая сумма
моментов,
действующих
как в вертикальной, так и в горизонтальной
плоскостях, были равны нулю. Уравновешивание
может быть достигнуто двумя способами
– естественным и искусственным.
Если двигатель уравновешен без применения каких либо дополнительных устройств, а лишь за счет оптимальных углов заклинки кривошипов, порядка работы цилиндров, выбора кинематических параметров и общей компоновки двигателя, то такое уравновешивание называют естественным.

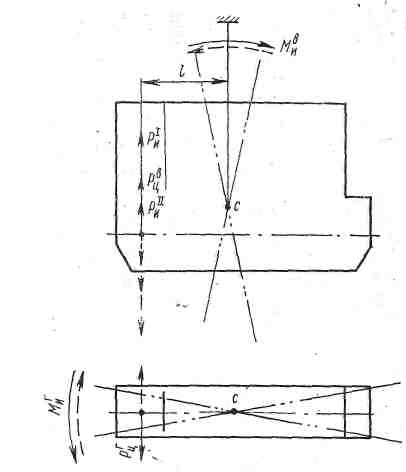

Рис.16.8 Схема действия моментов сил инерции на двигатель
Если с целью уравновешивания в конструкции двигателя применяются дополнительные устройства (в виде противовесов на щеках коленчатого вала, динамических противовесов на специальных дополнительных валиках, кинематически связанных с коленчатым валом), то такое уравновешивание называют искусственным.
Следует также ввести понятие о внешней и внутренней неуравновешенности двигателя. Указанные выше условия уравновешенности (нулевые значения равнодействующих сил инерции и их моментов) относятся к внешней уравновешенности, так как эти условия свидетельствуют об отсутствии внешнего воздействия сил инерции двигателя и их моментов на фундамент и корпус судна. Однако эти же силы и моменты, действуя внутри остова двигателя, нагружают и деформируют его конструкции.
Силы РиI, РиII нагружают коленчатый вал и подшипники и передаются фундаментной раме. Моменты МиI, МиII, Мц стремятся изогнуть вал в плоскости их действия, деформация коленчатого вала воспринимается рамовыми подшипниками (особенно центральными) и фундаментной рамой, в которой они расположены. В итоге в фундаментной двигателя, также как и в валу, под действием моментов возникают изгибающие напряжения и деформация. Отмеченное действие сил инерции и их моментов внутри остова двигателя определяет внутреннюю неуравновешенность двигателя.
Независимо от степени внешней уравновешенности двигателя внутренне он всегда остается неуравновешенным.
В формулы (16.1) и (16.7) для выражения сил инерции в качестве сомножителей входит масса движущихся частей и частота вращения.
Следовательно, чем больше эти величины, тем сильнее их воздействие на остов двигателя (внутренняя неуравновешенность) и его фундамент (внешняя неуравновешенность).
Содержание отчета:
Тема и цель практического занятия.
Материальное обеспечение.
Отчет о проделанной работе.
Заключительный контроль:
Действия вибрации двигателя на эксплуатацию.
Возможно ли уравновесить одноцилиндровый двигатель?
Какое уравновешивание называют естественным?
Искусственное уравновешивание.
Дать понятие о внутренней и внешней неуравновешенности.
Литература:
Методические указания к выполнению лабораторных и практических работ по дисциплине «Судовые энергетические установки и их эксплуатация», 1985.
Миклос А.Г., Чернявская Н.Г., Червяков С.П. Судовые двигатели внутреннего сгорания, 1986.
