2.2. Лебедка
Лебедки - простейшие грузоподъемные машины, преобразующие вращательное движение вала в поступательное движение гибкого органа (каната, троса), используемые для подъема и перемещения грузов.
Лебедка (рис.2.3) состоит из барабана, предназначенного для намотки каната, редуктора и тормозного устройства, предотвращающего самопроизвольное опускание груза (удерживающего поднятый груз на высоте). При ручном приводе на валу редуктора лебедки устанавливают рукоятку. Лебедки применяются как самостоятельный подъемный механизм или как составная часть сложных грузоподъемных механизмов и машин (например, в качестве механизма подъема, вылета, передвижения крана).
Основными параметрами лебедок являются тяговое усилие, канатоемкость барабана, скорость свивки каната (для лебедок, имеющих привод) и масса. Перечисленные параметры, наряду с маркой лебедки и ее номером, выбиваются на табличке, прикрепляемой заводом-изготовителем на ее корпусе.
В принципе, сама суть лебёдки – преобразование движения. На входе усилие совсем небольшое, однако, перемещение совершается значительное. На выходе всего лишь крохотное перемещение, но прикладываемое усилие – в несколько тонн! Непременным атрибутом любой подобной машины является редуктор. Именно он преобразует движение в ней. Кроме редуктора, может быть также барабан для троса или цепи. Если применяется цепь – то к ней необходима ещё звёздочка. Иногда, в электрических лебёдках, используется электродвигатель. Как бы то ни было, редуктор всегда остаётся самой важной деталью, и к нему предъявляются особые требования.

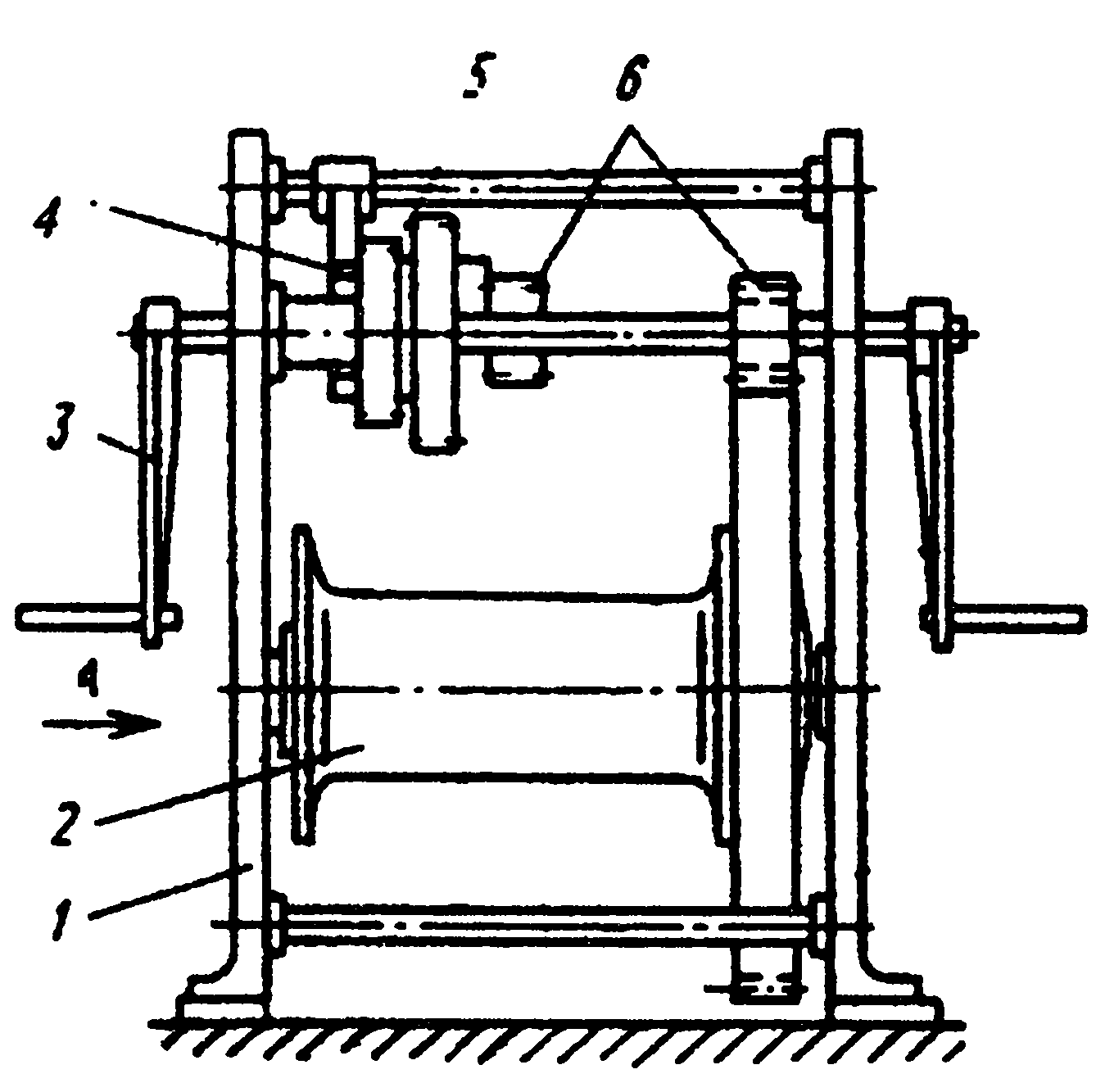

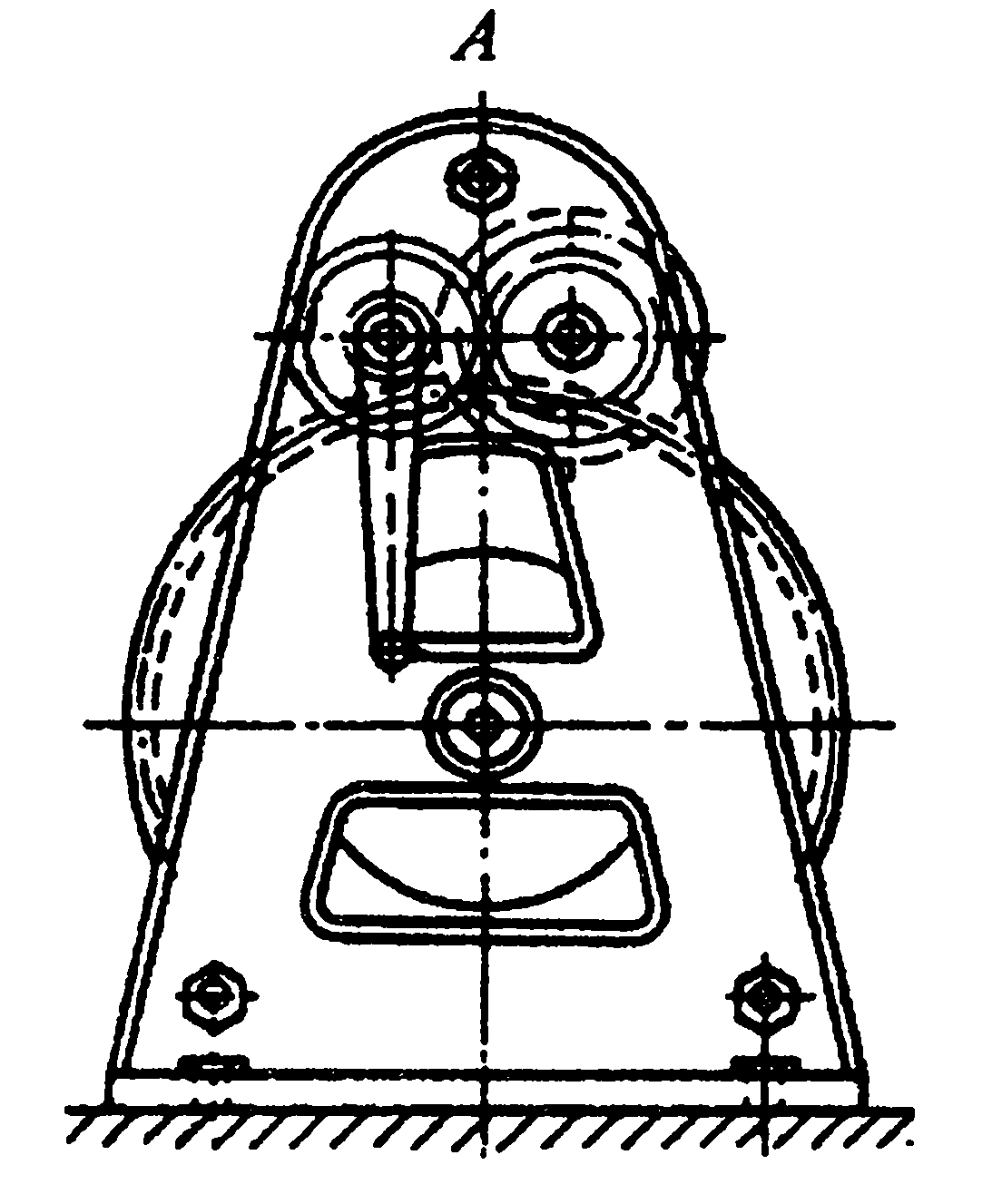

Рис. 2.3. Схема ручной лебедки: 1 - станина; 2 – барабан; 3 – съемная рукоятка; 4 – автоматический винтовой грузоупорный тормоз; 5 – блок шестерней; 6 – зубчатые шестерни.
По виду рабочего органа лебедки разделяют на барабанные (один, два или три барабана) и рычажные.
Барабаны лебедок могут быть гладкими и нарезными по винтовой линии. В конструкции рычажных лебедок барабан отсутствует, а канат перемещается через корпус лебедки с помощью тягового механизма, приводимого в действие рукояткой (рычагом, от которого и пошло название этого типа лебедок).
Рычажные лебедки (рис.2.4) выполнены без органа навивки каната. Принцип ее работы основан на протягивании каната через тяговый механизм с помощью двух пар зажимов.
Рис. 2.4. Схема рычажной лебедки: 1-рама; 2-барабан; 3-рукоятка; 4-блок полиспаста; 5-пружина; 6-собачка рукоятки; 7-трос; 8-стопор собачки останова; 9-втулка; 10-ось; 11-крюк; 12-болт скобы; 13-скоба; 14-ось подвижного крюка; 15-подвижный крюк; 16-направляющий хомут.
Указания по работе с ручной лебедкой ЛР-1,2
Для подтягивания груза пружина лебедки 5 устанавливается в нижнее положение, паза собачки 6, что обеспечивает зацепление собачки 6 рукоятки 3 с храповым колесом барабана 2, затем, перемещая рукоятку 3 из одного крайнего положения в другое, наматывают трос 7 на барабан лебедки 2.
Для стравливания груза пружину 5 устанавливают в верхнее положение паза собачки 6, что обеспечивает расцепление собачки рукоятки 6 с храповым колесом барабана лебедки 2. В крайнем положении рукоятки 3 её собачка 6 воздействует на собачку останова 8, выводя её из зацепления и перехватывая зуб барабана 2. Стравливание производится только под нагрузкой.
Возвратно-поступательные движения рычага лебедки 3 приводят к разматыванию троса 7 с грузом с шагом в один зуб с барабана 2.
Для предварительного разматывания троса 7 на нужную длину пружину 5 устанавливают в верхнее положение, а собачку останова 8 выводят из зацепления нажатием на нее рукой; при этом трос 7 сматывают с барабана 2, вытягивая его за подвижный крюк 15.
Для увеличения длины троса 7 (при уменьшении тягового усилия лебедки в 2 раза) необходимо удалить ось подвижного крюка 14 и снять крюк 15. После этого снять с троса 7 блок полиспаста 4 и, удалив болт скобы 12, переставить подвижный крюк 15 в скобу 13, соединив их осью 14 подвижного крюка 15; вернуть болт скобы 12 на своё место, закрепив им направляющий хомут 16.
По назначению лебедки делят на подъемные (для подъема груза); тяговые (для перемещения груза) и поворотные (для вращения отдельных частей машин и механизмов). По способу установки - на передвижные и стационарные.
Тяговое усилие ручной лебедки равно 5-80 кН, канатоемкость барабанов 22-150 м, масса 40-1500 кг. Например, ручные лебедки типа ЛР-1,25, ЛР-3,2 и ЛР-5 (ГОСТ 7014-74) обладают на первой передаче соответственно следующими тяговыми усилиями: 12,5; 32 и 50 кН. Канатоемкость первых двух лебедок 50 метров, а третьей лебедки - 75 метров. Масса лебедок от 160 до 900 кг.
Электрические лебедки. Устройство и применение в целом аналогично ручной, только вместо ручного привода на валу лебедки установлен электродвигатель. Данный тип лебедок может развивать значительное тяговое усилие (от 2,5 до 50 кН) в длительном режиме работы.
