Подбор сечения прокатных балок
Выбрав тип балки, определив расчетный пролет и расчетную нагрузку, действующую на балку, вычисляют максимальный расчетный момент М. По расчетному моменту находят минимальный требуемый момент сопротивления
а при условии, когда можно учитывать пластическую работу стали:
Определив требуемый момент сопротивления Wтр, подбирают по сортаменту ближайший номер профиля, имеющий фактический момент сопротивления W, больший или равный Wтp.
Подобрав сечение, определяют фактическое напряжение в балке, которое должно удовлетворять неравенству
а при учете пластической работы стали
Проверка жесткости балки сводится к определению отношения прогиба балки и ее длине, т. е. к определению относительного прогиба, который не должен превосходить нормативного:
Проверка принятого сечения составной сварной балки
Проверяем прочность принятого сечения поперечного сечения балки по формулам
При
Запас прочности составляет
12) Проверяем жесткость балки
Жесткость балки удовлетворяет требованиям. Принимаем это сечение балки
Проверка и обеспечение устойчивости балок (общей и местной)
Общая устойчивость балок
Узкая длинная балка, не раскрепленная в боковом направлении и нагруженная сверх определенного предела, может потерять устойчивость и выкрутиться, получив большие отклонения в плане. Это явление называется потерей общей устойчивости балки, а та нагрузка и те напряжения, при которых начинается потеря общей устойчивости, называются критическими.

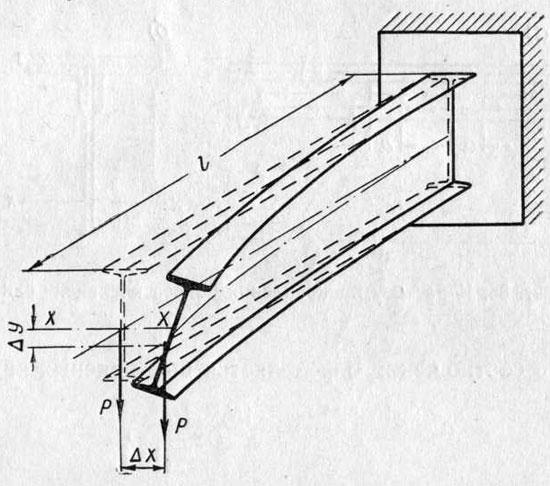

Потеря общей устойчивости консольной балки
Потеря общей устойчивости начинается с кручения поперечного сечения балки. В результате этого происходит отклонение поясов в плане, и балка, кроме изгиба в вертикальной плоскости, подвергается также изгибу в горизонтальной плоскости и кручению. Очевидно, что чем шире пояса и больше Jу, тем выше критические напряжения и устойчивее балка. Критические напряжения могут также быть значительно повышены закреплением в пролете верхнего пояса балки от возможного бокового отклонения. Значение критических напряжений зависит от конструктивной формы и схемы балок и в первую очередь — от отношения пролета (или расстояния между закреплениями сжатого пояса) к ширине пояса ly/b (смотрите таблицу Наибольшие отношения свободной длины сжатого пояса к его ширине, при которых нет необходимости в проверке общей устойчивости балок двутаврового сечения). При больших значениях необходима проверка балки на ly/b общую устойчивость аналогично прокатным балкам с введением в расчетную формулу коэффициента φб. Значения коэффициента φб для составных сварных и клепаных балок двутаврового сечения определяются по НиТУ 121-55.
Местная устойчивость
Местное выпучивание отдельных элементов конструкций под действием нормальных (сжимающих) или касательных напряжений называется потерей местной устойчивости. В балках потеря местной устойчивости пояса или стенки часто является основной причиной потери несущей способности. Стенка балки может потерять устойчивость от воздействия касательных или нормальных напряжений, а также и от совместного их действия1. Потеря устойчивости...
