В. Маркировка муфт клеймением
vau — товарный знак фирмы
L-80VH1 — марка трубы
— монограмма API
Примечание. Муфта окрашена в красный цвет. На нее нанесены два цветных пояска — красный и фиолетовый.
2. Устьевое оборудование нефтяных скважин
Фонтанная арматура (ФА) - комплект устройств, монтируемый на устье фонтанирующей скважины и предназначена для:
герметизации и разобщения межтрубных пространств,
подвески одной или двух лифтовых (фонтанных) колонн
управления потоками продукции скважины:
для направления продукции скважины в выкидную линию на замерную установку;
для регулирования режима работы скважины;
осуществления глубинных исследований.
проведения технологических операций при освоении, эксплуатации и ремонте скважины;
ФА должна:
выдерживать большое давление (при полном закрытии фонтанирующей скважины),
давать возможность производить замеры давления как в лифтовых трубах, так и на выходе продукции из скважины,
позволять выпускать или закачивать газ при освоении скважины.
ФА включает:
колонную головку
трубную головку,
фонтанную ёлку
манифольд (рис.).
Колонная головка, расположенная в нижней части, предназначена для:
подвески обсадных колонн,
обвязки устья скважины с целью герметизации межтрубных пространств и контроля давления в них;
установки фонтанной арматуры.
При простейшей конструкции скважины (без промежуточных техн. колонн) вместо колонной головки используют колонный фланец, устанавливаемый на верхней трубе эксплуатационной колонны.
Существуют одно-, двух-, трех-, четырех- и пятиколонные головки.
Требования, предъявляемые к конструкциям колонных головок, следующие:
надежная герметизация межтрубных пространств;
возможность контроля за давлениями во всех межтрубных пространствах;
быстрое и надежное закрепление подвески обсадных колонн;
возможность крепления к одной колонной головке различных обсадных колонн, т. е. универсальность;
быстрый и удобный монтаж;
минимально возможная высота.
Колонная головка в период эксплуатации скважины остается на устье и, как правило, не ремонтируется. Поэтому к ее конструкции и качеству изготовления предъявляются высокие требования.
Выпускаются колонные головки на 14,0; 21,0; 35,0; 50,0 и 70,0 МПа рабочего давления. В некоторых случаях (на газовых скважинах) применяются колонные головки, рассчитанные на давление до 150 МПа.

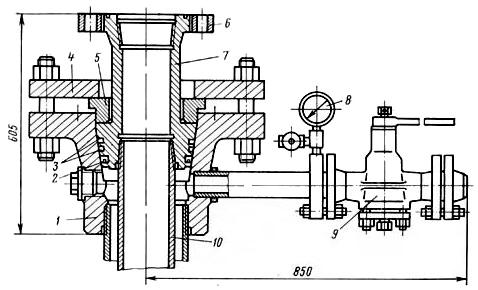

После бурения с колонной головки демонтируют превенторы и устанавливают фонтанную арматуру (рис. 3). Корпус головки 1 навинчивается на верхний резьбовой конец кондуктора.
Обсадная колонна 10 вворачивается в специальную муфту 7. Герметичность соединения корпуса головки 1 и муфты 7 достигается муфтой 2 и двумя кольцами 3 из специальной нефтестойкой резины. Плотность посадки достигается за счет прижатия муфты полукольцами 5 и фланцем 4, который болтами притягивается к фланцу корпуса.
Рисунок 3 - Конструкция простейшей колонной головки для одной обсадной колонны
Муфта 7 заканчивается фланцем 6 для присоединения к нему фонтанной арматуры. Для опрессовки колонной головки и контроля давления в межтрубном пространстве предусмотрен боковой отвод с краном высокого давления 9 и манометром 8.
Tрубная головка монтируется на колонной головке и служит для подвески и герметизации лифтовых колонн при концентричном или параллельном спуске их в скважину.
Трубная головка представляет собой крестовину с двумя боковыми отводами с установленной на ней переходной катушкой, в которую вворачивается верхний резьбовой конец фонтанных труб. При применении двух рядов труб устанавливаются две крестовины с переходными катушками. На нижней катушке подвешивается первый ряд труб (большого диаметра), а на верхней катушке - второй ряд труб (меньшего диаметра). На верхнем фланце катушки укрепляется собственно фонтанная ёлка.
Трубная головка подвергается давлению затрубного газа, которое может быть больше, чем давление в фонтанной ёлке. Поэтому трубная головка рассчитывается и испытывается на давление примерно в 1,5 раза большее, чем фонтанная ёлка. Это объясняется тем, что в межтрубном пространстве, которое герметизирует трубная головка, может скопиться чистый газ, и поэтому давление может достигнуть пластового.
Фонтанная ёлка устанавливается на трубной головке и служит для распределения и регулирования потоков продукции из скважины.
Cостоит из:
запорных устройств (задвижки, шаровые или конические краны),
регулирующих устройств (штуцеры постоянного или переменного сечения)
фитингов (катушки, тройники, крестовины, крышки).
Рисунок 3 - Арматура фонтанная крестовая для однорядного подъемника: 1 - манометры; 2- трехходовой кран; 3- буфер, 4. 9- задвижки; 5- крестовик елки; 6-переводная катушка; 7 - переводная втулка; 8-крестовик трубной головки: 10- штуцеры; 11- фланец колонны; 12 - буфер
Характерным узлом крестовой арматуры является крестовина 5 (рис. 3) с двумя боковыми отводами, каждый из которых может быть рабочим, а второй запасным. Для тройниковой фонтанной ёлки (рис. 4) характерным узлом являются тройники 1, к которым присоединяются выкидные линии - верхняя и нижняя. Причем рабочим выкидом всегда должна быть верхняя линия, а нижняя - запасной. Это продиктовано безопасностью работы и возможностью предотвращения открытого фонтанирования. Тройниковые арматуры, как правило, применяются в скважинах, дающих вместе с нефтью абразивный материал - песок, ил. При разъедании песком верхнего тройника скважина может быть переведена на работу через нижний отвод

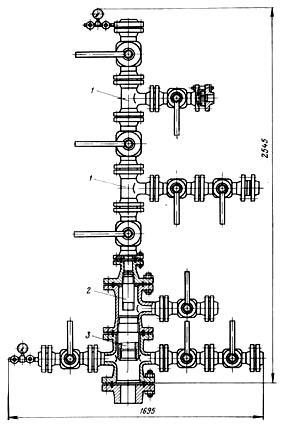

Рисунок 4 - Фонтанная тройниковая арматура кранового типа для подвески двух рядов НКТ (2АФТ-60 x 40 х КрЛ-125): 1 - тройник; 2 - патрубок для подвески второго ряда НКТ; 3 - патрубок для подвески первого ряда НКТ
При этом промежуточная (между отводами) задвижка или кран закрывается; и верхний тройник, и отвод могут быть отремонтированы. При применении в этих условиях крестовой арматуры разъедание крестовины приводит к необходимости перекрытия скважины центральной задвижкой для замены крестовины. Однако крестовые арматуры более компактны, высота их меньше, обслуживание, которое заключается в снятии показаний манометров, смене штуцеров и осуществляется с мостков без лестниц. Тройниковые арматуры имеют большую высоту и требуют для обслуживания специальных вспомогательных сооружений.
Если скважина эксплуатируется фонтанным способом, то на поверхности (на устье) устанавливают специальное оборудование – фонтанную арматуру и производится обвязка устьевого оборудования.
Длительное и бесперебойное фонтанирование скважин в процессе освоения и эксплуатации обеспечивается правильно выбранным режимом её работы. Режим фонтанной эксплуатации изменяют созданием противодавления в фонтанной ёлке. Это оборудование необходимо для управления скважиной. С помощью фонтанной арматуры можно регулировать добычу нефти – уменьшать или совсем остановить.
После того, когда давление в скважине уменьшится, и скважина начнет давать совсем мало нефти, как посчитают специалисты, ее переведут на другой способ эксплуатации.
Mанифольд связывает ФА c трубопроводами. Элементы ФА соединяются фланцами или хомутами. Для уплотнения внутри полостей используют эластичные манжеты, наружных соединений - жёсткие кольца, б.ч. стальные.
Привод запорных устройств:
ручной,
при высоком давлении пневматический или гидравлический c управлением:
местным,
дистанционным
автоматическим.
При отклонении давления продукции скважины от заданных пределов или в случае пожара на скважине автоматически закрываются запорные устройства. Давление во всех полостях контролируется манометрами. Запорные и регулирующие устройства могут дублироваться и заменяться под давлением при работе скважины, возможна также смена под давлением фонтанной ёлки. Для спуска в работающую скважину приборов и др. оборудования на ФА устанавливают лубрикатор - трубу c сальниковым устройством для каната или кабеля, в которой размещается спускаемое в скважину оборудование.
Фонтанные арматуры различаются по:
Конструктивным и прочностным признакам:
Рабочему давлению - от 7 до 105 МПа;
Размерам проходного сечения ствола - от 50 до 100 мм;
Конструкции фонтанной ёлки:
крестовые;
тройниковые;
Числу спускаемых в скважину рядов труб - однорядные и двухрядные;
Типу запорных устройств:
с задвижками;
с кранами.
ФА скважин морских месторождений c подводным устьем имеют спец. конструкции для дистанционной сборки и управления.
Фонтанные арматуры шифруются следующим образом:
АФТ-65Кр-140, что означает: арматура фонтанная, тройниковая с проходным сечением 65 мм, крановая на 14 МПа рабочего давления.
АФК-50-210 - арматура фонтанная крестовая диаметром 50 мм на рабочее давление 21 МПа.
