ИСПЫТАНИЕ РЭА НА ВОЗДЕЙСТВИЕ УДАРА.

Методические указания

по выполнению лабораторной работы

по курсу «Испытание и диагностика телевизионных систем»

для студентов 200800 «Проектирование и технология РЭС»

всех форм обучения.

Составитель: канд.техн.наук, доц. Л.Н.Никитин

Редактор Т.А.Щепкина

Л.Р. №020119 от _____ 2002. Подписано в печать ____ 2002.

Формат 60х80/16

Объем _____усл.печ.л. уч.-изд.л. заказ №

Издательство

Воронежского государственного технического университета

384026 Воронеж Московский проспект, 14

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Воронежский государственный технический университет

Кафедра конструирование и производство радиоаппаратуры

Ипытание рэа на удар

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к лабораторным работам по дисциплине

«Испытания и диагностика телевизионных систем»

для студентов специальности 200800 «Проектирование и

технология РЭС» всех форм обучения

Воронеж 2002

Составитель: канд.техн.наук, доц. Л.Н.Никитин

УДК 621.396

Испытание РЭА на воздействие удара

Методические указания к выполнению лабораторной работы по курсу «Испытание и диагностика телевизионных систем» для студентов специальности 200800 «Проектирование и технология РЭС» всех форм обучения/Воронеж, Гос.Техн.ун-т. Сост. Никитин Л.Н.

В методических указаниях рассматриваются вопросы влияния удара на РЭА, изложена процедура испытания РЭА на воздействие удара. Приводятся устройства, с помощью которых производят испытания РЭА на удар в соответствии с ГОСТами.

В разработке и апробации лабораторной работы принимали участие студенты гр. РК-972 И.В.Тройных и О.Н.Иванов.

Табл. 2 Библиогр.________

Рецензент: канд.техн.наук, доцент В.И.Кравченко

Печатается по решению редакционно-издательского отдела ВГТУ.

 Издательство Воронежского

государственного технического

университета, 2002

23

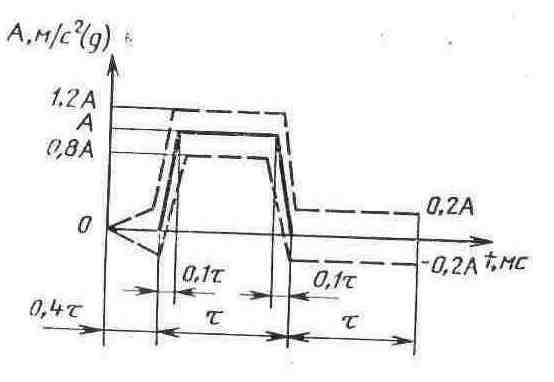

Черт.3.

Трапецеидальный импульс ударного воздействия.

А – амплитуда ускорения, τ – длительность импульса.

Порядок, в котором перечислены формы ударного импульса, не указывает какой-либо предпочтительности. Измеренное пиковое ударное ускорение должно находиться в пределах допусков, указанных пунктирными линиями на чертежах.

Максимальное ускорение в контрольной точке, перпендикулярное к основному направлению ударного воздействия, не должно превышать в любое время 30% значения величины максимального ускорения номинального импульса в намеченном направлении при определении его посредством измерительной системы с амплитудно-частотной характеристикой, которая должна находиться в пределах, показанных на черт.4.

Черт.4

Методы измерений параметров ударного импульса – по ГОСТ 20.57.406.

22

Приложение 1.

ГОСТ 11478-88

Испытания на воздействие механических ударов одиночного действия проводят на ударном стенде, который должен воспроизводить импульс любой из трех форм, приведенных на черт. 1-3.

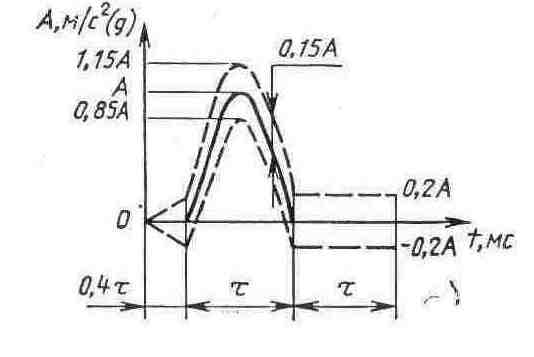

Черт.1.

Полусинусоидальный импульс ударного воздействия.

А – амплитуда ускорения. τ – длительность импульса.

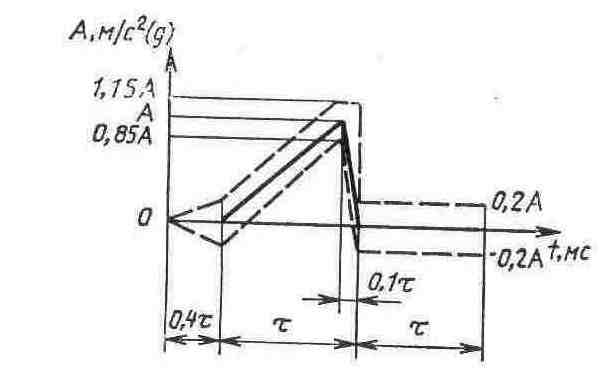

Черт.2.

Треугольный (пилообразный) импульс ударного воздействия.

А – амплитуда ускорения. τ – длительность импульса.
