3.2. Устройство фундаментов

При возведении подземной части здания с подвалом нам потребуется установить фундаментные блоки размерами 2,0х1х0,4 массой 2,08т, стеновые блоки массой 1,87т и плиты перекрытия массой 2,8т.

Автокран для монтажных работ мы подбираем по плите перекрытия, так как у нас это наиболее тяжелый элемент. С учетом веса 4-ветвевого стропа (коэффициента 1,1) необходимая грузоподъемность крана .

Требуемую высоту подъема H_тр., вылет стрелы и ее длину определяем графически.

Д

Лист

22

ля этого по линии АВ, которая проходит через центр тяжести монтируемой плиты, от высоты монтажного горизонта H_м=2,23 откладываем вверх высоту смонтированных плит 0,22м, запас высоты на монтаж последующих плит 0,5м, высоту монтируемой плиты 0,22м; высоту 4-х ветвевого стропа 2м и высоту полиспаста 1м.

Высота подъема в общей сложности составит 6,2м. Из точки А, обеспечивая две безопасные сферы радиусом 0,5м, касательно к ним проводим 2 линии стрелы. Наибольшая из них-6,6 м и будет требуемой длиной стрелы.

В уровне шарнира плиты стрелы в 1,5м от уровня земли проводим линию Б-В. По ней определяем вылет стрелы с добавлением расстояния от точки Б до оси вращения крана.

По измеренным в масштабе размерам и грузоподъемности выбираем кран КС-3571 с длиной стрелы 8м, вылетом стрелы мах.-7,2м; мin-4м при грузоподъемности, соответственно, 3 и 10т.

С одной позиции кран будет монтировать 2 плиты: а, б, Последующие позиции крана повторяются через каждые 4,5м.

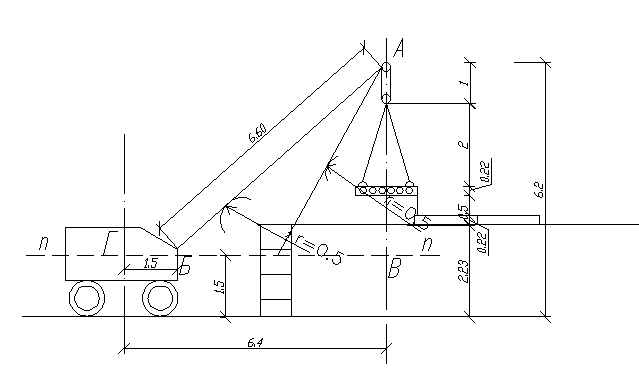

Рис. 8. Схема графического определения параметров крана

Лист

23

4. Организация работ

4.1. Определение затрат труда и заработной платы

Затраты работы машин, маш.-ч, труда рабочих, чел.-ч для выполнения подсчитанных ранее объемов работ определяем по нормам ЕНиР.

Представим полученные результаты в табл. 5. Работы опишем кратко, но отражая все особенности выполнения данной работы в данных условиях.

4.2 Календарный график процесса устройства фундаментов и календарный план производства работ по нулевому циклу

Производство работ должно осуществляться с их максимальным совмещением по времени, для чего здание разбиваем на захватки, на которых будут производиться отдельные виды работ.

Для монтажа фундаментов формируем 1…6 захваток по осям А, Б и В, разделенным пополам, с добавлением к ним примыкающих участков поперечных стен.

Выполнение подсыпки под полы, бетонирования основания под полы, гидроизоляции пола и монтажа перекрытия осуществляем на 4-х захватках а,б,в,г.

П орядок работ на захватках отобразим на календарном графике процесса устройства фундаментов.(рис.3)

Р

Лист

23

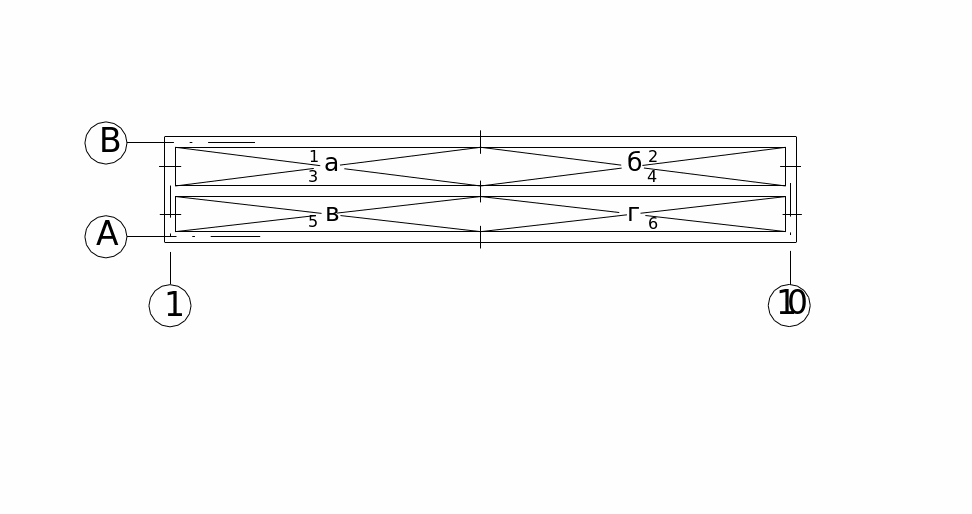

ис. 9. Разбивка здания на захватки для выполнения работ по устройству фундаментов

4.3. Контроль качества работ

Строительные работы выполняют в соответствии с .

Производственный контроль качества работ включает: входной контроль рабочей документации техперсоналом; операционный контроль по подчиненности - старший прораб, прораб, мастер, бригадир, рабочий; приемочный контроль осуществляют прораб и технадзор заказчика. Текущие замечания по качеству работ записывают в журнал производства работ.

Актами на скрытые работы оформляют геодезическую разбивку, состояние основания под фундаменты, качество уплотнения грунта под полами и в пазухах, армирование конструкций, замоноличивание сборных конструкций, выполнение гидроизоляции.

Мастер контролирует качество материалов в т.ч. через строительную лабораторию, проверяет соблюдение геометрических допусков по СНиП, принимает выполненные работы у исполнителей до оплаты труда.
