2.7. Работы по устройству фундаментов

• Песчаная подсыпка под фундаменты слоем 0,1м (м²).

• Монтаж фундаментных блоков весом 1,8·0,4·1·2,6=1,87т

Количество фундаментных блоков: элементов, учитывая объем одного блока можно подсчитать их полный объем: 1,8·0,4·1·2800=201,8м³.

• М

  Лист

  11

  онтаж фундаментных блоков весом 1,6·0,4·1·2,6=1,66т. Можно подсчитать количество блоков по средней стене – 60 элементов. Зная их количество и объем одного блока можно посчитать их полный объем: (1,6·0,4·1·60)2=76,8м³.

Всего потребуется 340 элементов. Их объем 278,6м³.

• Монтаж бетонных стеновых блоков весом до 1,5т.

(м³). Объем одного блока принимаем 0,5м³. Тогда количество элементов будет равно: 319/0,5=638 элемента.

• Бетонная подготовка слоем 10см под гидроизоляцию пола подвала.

=F(м³).

• Пригрузочный бетон слоем 15см по гидроизоляции, м³:

= (м³).

• Оклеечная горизонтальная гидроизоляция подвала в 2 слоя бризола, м²:

(м²).

• Оклеечная вертикальная гидроизоляция стен подвала в 2 слоя бризола, м²:

(м²).

• Оклеечная горизонтальная гидроизоляция стен м²:

элементов.

Объем плит будет равен: (м³).

2.8. Работы по инженерному обеспечению

Устанавливаем 8 створных знаков, огораживаем их и делаем обноску с последующей их разборкой.

Д

Лист

12

лина ограждения (п.м.).

Длина обноски (п.м.).

Количество столбов и ям под них в грунте 1-й группы (шт.).

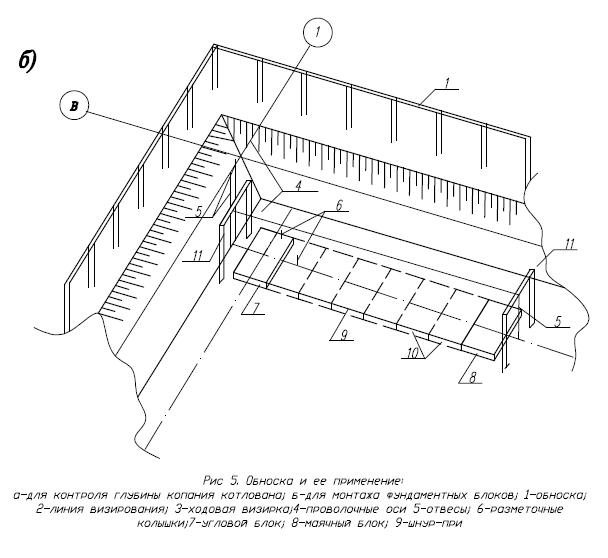

Сооружаем обноску по всему периметру здания для контроля глубины копания котлована, переноса осей стен на основание и разметки положения элементов фундаментов по осям. Верхнюю кромку доски обноски делаем строго горизонтальной и параллельной осям здания. Доску прикрепляем с внешней стороны к столбам, установленным через 2м.

Отметку определяем по максимальной величине Н_max, выбранной из четырех отметок углов здания – Н₁, Н₂, Н₃, Н₄:

Лист

13

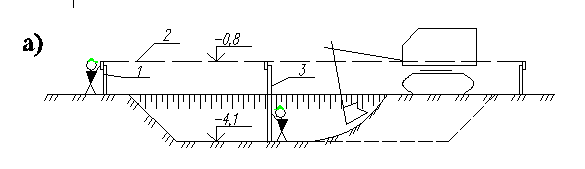

Глубину копания котлована контролируем с помощью ходовой визирки. Ее длина

l_виз=h_обн-h_к=-0,8-(-4,1)=3,3(м).

Для разбивки контуров котлована находим положение точек 1, 2, 3, и 4, определив расстояния n от них до осей здания и глубины котлована по его углам с учетом срезки растительного грунта слоем 0,6 м.

; ;

; .

Тогда , т.е.

По наибольшему значению n определяем положение обноски. Расстояние q от осей здания котлована до обноски

Расстояние от осей здания до осей кавальеров:

П

Лист

14

ревышение начал спусков в котлован над отметкой его дна (м), ; (м),

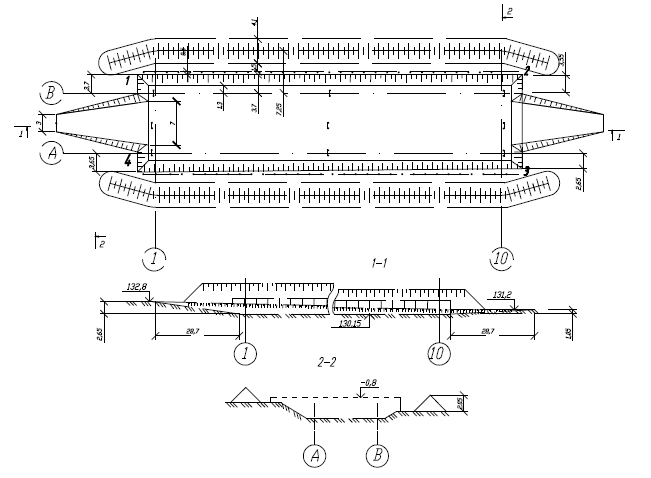

Рис 6. План котлована и разбивка его контура

Для выполнения геодезических работ привлекаем рабочих 2-го разряда, в частности, для разбивки нагорной канавы, срезки и складирования растительного грунта, для разбивки контура котлована, спусков в него и зумпфа, также для разбивки и нивелирования обноски, визирования дна котлована и т.п. Общая продолжительность работы каждого из них составит 80 чел.-ч.
