Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования

«Пензенский Государственный Университет Архитектуры и Строительства»

Инженерно-строительный институт

Кафедра: «Управление качеством и технологии строительного производства»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по технологии

строительных процессов

на тему: «Технологическая карта на нулевой цикл

многоэтажного здания »

Автор проекта: Рогулина М.В.

Специальность: Городское строительство и архитектура

Обозначение: КП-2069059-270105-100314-2014 ГСХ-41

Руководитель проекта ____________ Жуков А. Н.

(подпись)

Проект защищен ______________

(дата)

Оценка ________________

Пенза 2014 г

Оглавление

Задание на курсовой проект по технологии строительных процессов…………2

1. Привязка здания к условиям площадки для застройки………………………..3

2. Подсчет объемов работ…………………………………………………………..7

2.1. Устройство нагорной канавы………………………………………...….7

2.2. Срезка растительного грунта и его перемещение ……………………..7

2.3. Устройство котлована и траншей под фундаменты ………………......7

2.4. Объем выемок для спусков в котлован……………………………...….9

2.5. Работы по водопонижению……...……………………………………..10

2.6. Обратная засыпка пазух и подсыпка под полы ……………………....10

2.7. Работы по устройству фундаментов…………………………………...11

2.8. Работы по инженерному обеспечению……………………………......12

3. Исследование технологической взаимосвязи машин для комплексной

механизации работ и экономическое обоснование вариантов…………………..16

3.1. Разработка грунта……………………………………………………….16

3.2. Устройство фундаментов………………………………………………22

4. Организация работ……………………………………………………………...23

4.1. Определение затрат труда и заработной платы……………………….23

4.2. Календарный график процесса устройства фундаментов и календарный план производства работ по нулевому циклу……………...24

4.3. Контроль качества земляных и монтажных работ……………………28

4.4. Мероприятия по экологии и охране труда…………………………….28

4.5 Материально-технические ресурсы, потребные для

возведения нулевого цикла здания ………………………………………...29

Список использованной литературы……………………………………………...31

Задание на курсовой проект по технологии строительных процессов Вариант №18

Целью данного курсового проекта является разработка технологической карты на нулевой цикл многоэтажного здания, которое размещается на площадке №4 (рис.1), по нижеприведенным данным. Все размеры даны в метрах.

Расстояние между осями А и Б		x	4,8
Расстояние между осями Б и В		y	5,6
Длина здания (в осях)		z	60
Ширина внешних фундаментов		a1	1,8
Ширина внутренних фундаментов		a2	1,6
Отметка заложения фундаментов		-h	4,1
Данные геологических изысканий	Растительный грунт	p	0,6
	Глина мягкая	m	0,7
	Суглинок с гравием	d	0,6
	Глина тяжелая	f	2
	Уровень грунтовых вод	-hугв	2,5
	Приток воды, л/чм2	α	6 Лист 2 8

1. Привязка здания к условиям площадки для застройки

На выделенной площадке №4 для строительства произвольно размещаем здание по габаритным размерам.

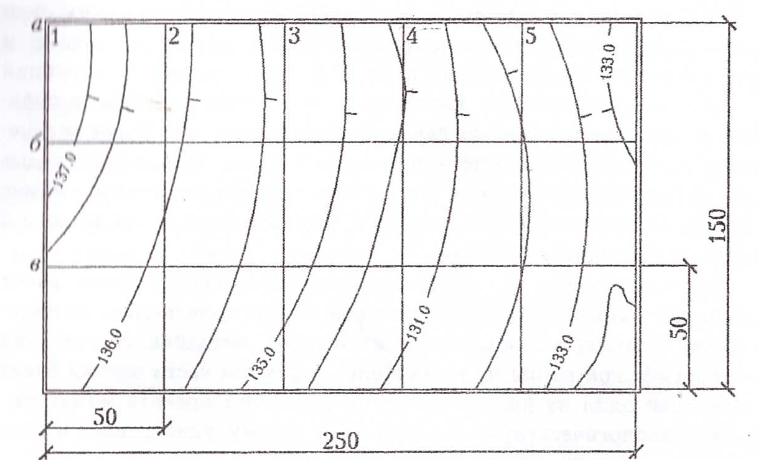

Рис. 1 Площадка №4 для застройки

Разбивочные оси и абсолютные отметки двух геодезических реперов закрепляем на плане строительной площадки в соответствии с актом, в котором указаны схемы расположения геодезических знаков. Площадку подготавливают к строительству. Освобождают от подземных коммуникаций, строений и зеленых насаждений, находящихся в ее пределе.

Будем разрабатывать котлован с естественными откосами. Размеры котлована по верху будут больше его размеров по низу на две глубины котлована. Предварительно глубину котлована принимаем равной 4,1м.

Необходимо предусмотреть два транспортных спуска для производства монтажных и других строительных работ. Ширину спусков по верху берем 3м, а книзу для возможности заезда в пролеты между осями А-Б и Б-В расширяем ее до 7м (см. рис 2). Длину спусков принимаем из расчета 7м на каждый метр глубины котлована. Она равна м.

Лист

3

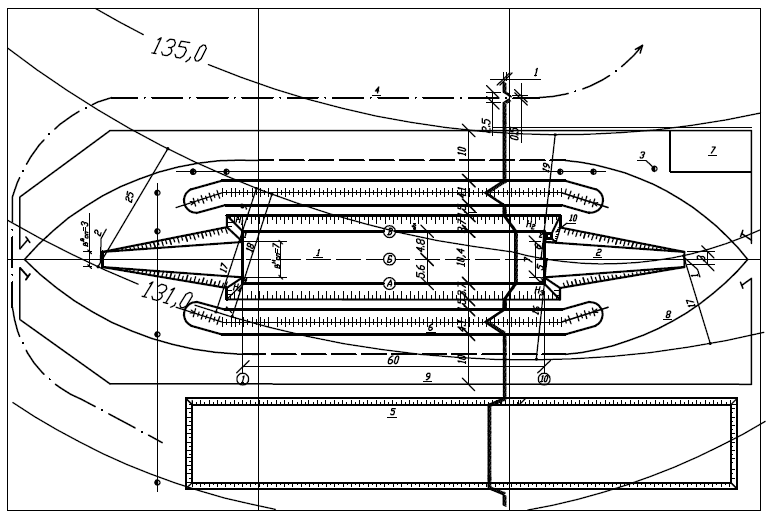

Рис 2. План строительной площадки

При длине здания 60 м грунт для засыпки пазух будет отсыпан в 2 кавальера, каждый длиной 60+26=86м

Недалеко от котлована отводим площадку размерами 150×12=1800м2 для размещения срезанного растительного грунта.

Со стороны повышенной части рельефа для защиты котлована от затопления талой и дождевой водой предусматриваем нагорную канаву глубиной 1м и шириной по низу 0,5м.

На территории строительной площадки размещаем бытовые и складские помещения. Огораживаем временным забором.

Д

Лист

4

ля того, чтобы найти абсолютную отметку отмостки здания, определяем среднюю черную отметку грунта в месте его расположения. Вычисляем отметки поверхности земли по углам здания Н₁, Н₂, Н₃ и Н₄. По масштабу, используя формулу , определяем расстояния от точек углов до ближайших горизонталей с отметками H_r (r и s) :

; ;

; ;

Также находим отметки начал спусков в котлован:

;

Относительная отметка пола первого этажа соответствует абсолютной отметке:

Напластования грунтов показываем на чертеже (рис. 4). Крутизну откоса характеризует показатель откоса m, равный отношению заложения откоса к его высоте. Крутизну откоса котлована принимаем по наиболее слабому грунту m_п=1, а в мокрой зоне m=1·1=1.

Виды разрабатываемых грунтов и их характеристики приведены в таблице.

Таблица 1.

Технические характеристики грунтов

Вид грунта	Показатель откоса m в котловане глубиной 3,0м	Высота капиллярного поднятия воды	Показатель разрыхления, %
			первоначального	остаточного
Растительный Глина мягкая Суглинок с гравием Глина тяжелая	1 0,25 0,5 0,25	1 1 1 1	20-25 24-30 24-30 28-32	3-4 4-7 5-8 6-9

Лист

5

Находим ширину и длину котлована в уровне подошвы фундамента:

(м), (м).

Отметка поверхности котлована с учетом снятия растительного грунта будет равна: (м).

Усредненная же глубина котлована (м).

Ширина котлована по верху (м).

Длина котлована по верху (м).

Лист

6
