Література:
Сетков В.Я. Сборник задач для расчетно-графических работ по технической механике. М.: 1988. с.3-29, 124-127
Лекція № 17
Тема 1.7 Стійкість рівноваги План лекції
Стійкість рівноваги. Види рівноваги.
Умови статичної рівноваги твердого тіла.
Момент перекидний і момент утримуючий. Коефіцієнт стійкості.
Стійкість рівноваги. Види рівноваги.
СТІЙКІСТЬ РІВНОВАГИ - здатність механічної системи, що
перебуває під дією сил в рівновазі, після незначного відхилення повертатися в положення рівноваги.
Стійкістю називається здатність споруд зберігати своє початкове
положення або первісну форму рівноваги в деформованому стані при дії зовнішніх сил.
Види рівноваги:
стійка, при малому відхиленні тіла від положення рівноваги виникає сила, яка прагне повернути тіло в початковий стан.
нестійка, при малому відхиленні тіла з положення рівноваги виникають сили, які прагнуть збільшити це відхилення
байдуже, при малому відхиленні тіло залишається в рівновазі.
Перехід споруди з стійкого стану до нестійкого називається втратою стійкості системи. Стан переходу називається критичним станом. А навантаження від зовнішніх сил, що діють на спорудження називаються критичними навантаженнями.
Розрізняють два види втрати стійкості:
втрату стійкості положення (споруда не може далі зберігати своє положення, вимушено його змінити, наприклад, перекидання веж, гребель та т.ін)
втрату стійкості, викликаної зміною форми рівноважного стану
(коли первісна форма деформації тіла стає нестійкою і тіло приймає іншу форму, яка суттєво відрізняється від первинної, наприклад, викривлення перерізів балки, випинання стиснутих стержнів і т.ін)
Умови статичної рівноваги твердого тіла.
Умовами рівноваги тіл є:
геометрична сума всіх сил, прикладених до тіла дорівнює нулю:
алгебраїчна сума моментів сил дорівнює нулю:
Важливі умови стійкої рівноваги:
принцип мінімуму потенціальної енергії
лінія дії сили тяжіння не повинна виходити за площу опори тіла
Однією з важливих умов стійкої рівноваги є принцип мінімуму потенціальної енергії – положенню стійкої рівноваги відповідає мінімальне значення потенціальної енергії порівняно з її значенням в найближчих сусідніх точках положення, які допускаються даними зв’язками.

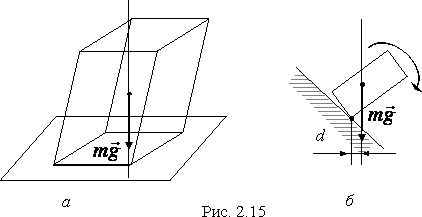

Не менш цікавою та важливою умовою рівноваги системи (наприклад, будівлі – Пізанської вежі) є те, що тіло буде знаходитись у рівновазі, якщо лінія дії сили тяжіння не виходить за площу опори тіла (рис. а). В іншому випадку виникає обертальний момент сили та споруда може перекинутися (рис. б).
Розрахунок на стійкість за формулами Ейлера
Умови стійкості : σ = P/ F ≤ [σст] або P ≤ [P],
де [σст] – допустиме напруження на стійкість,
[P] - допустима стискувальна сила
[σст] = σкр / nст [P] = Ркр / nст
nст – коефіцієнт запасу на стійкість.
Для сталей nст = 1,8...3,0; для чавуну nст = 5,0...5,5
