Приложение м Отечественные smd транзисторы

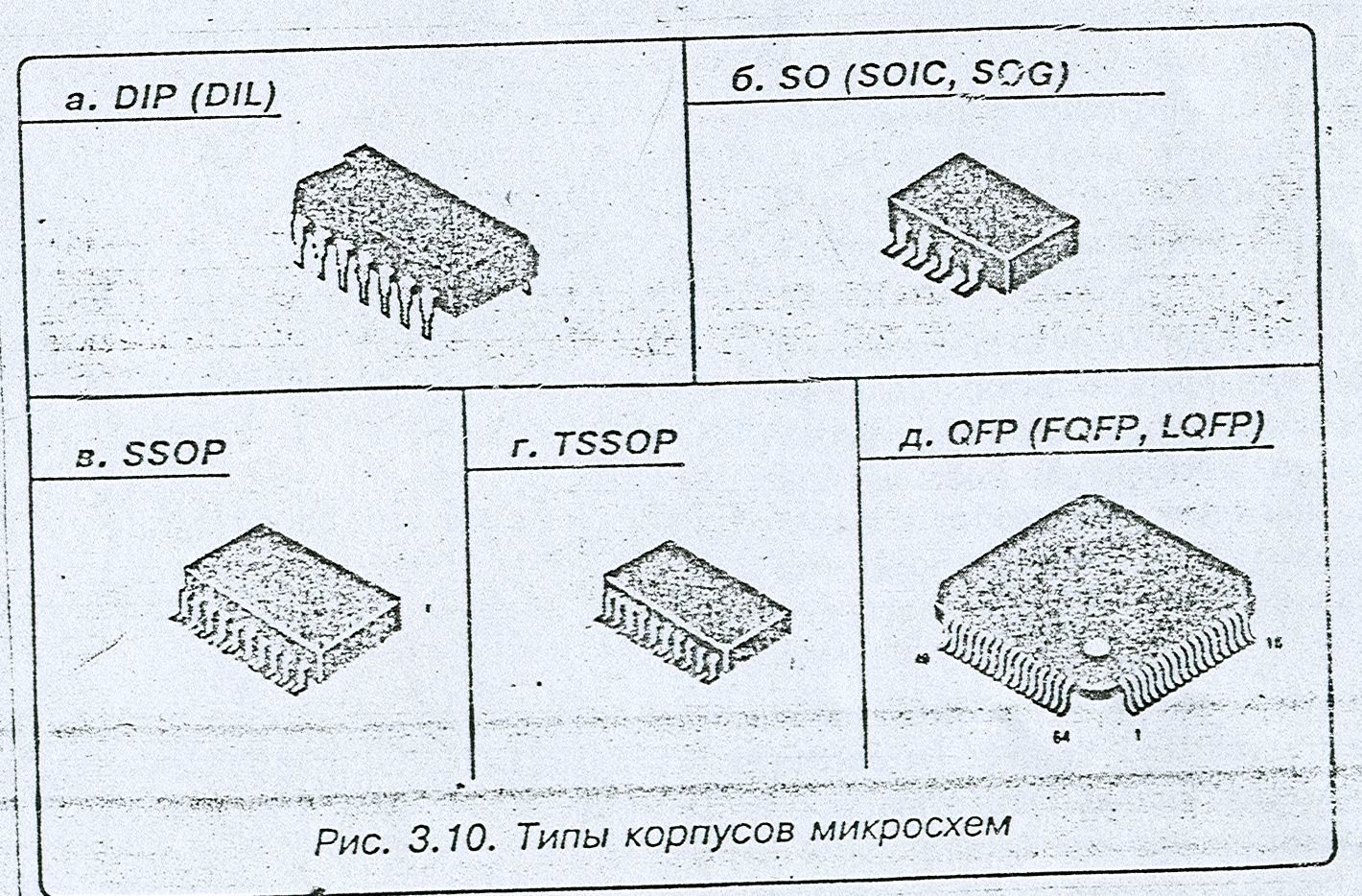

Приложение н Типы корпусов smd микросхем

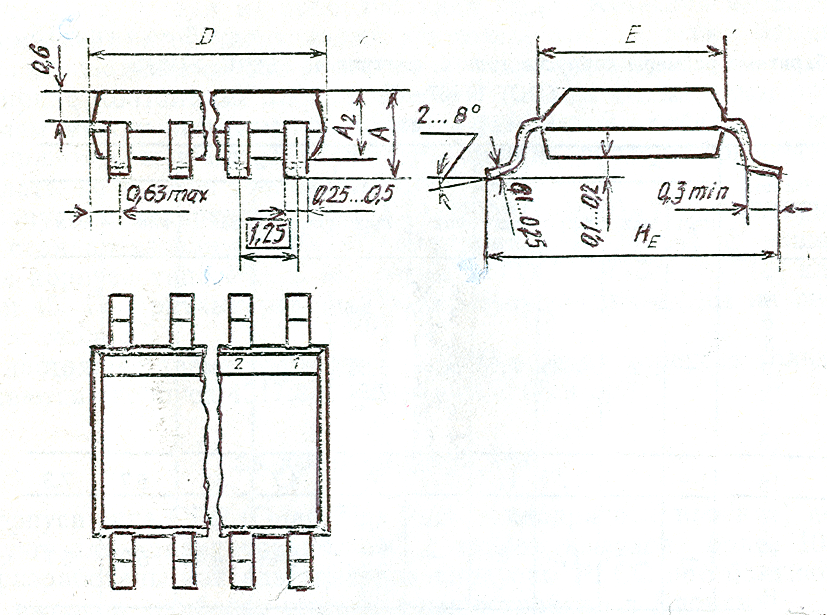

Габаритные размеры корпусов типа SOIC (подтип 43)
Приложение с
Наименование элемента |
Количес тво, шт. |
Конструктивные параметры |
Допустимые условия эксплуатации |
|||||
Масса, г |
Установочная площадь м2х106 |
λ0 1/ч х106 |
Диапазон темпера тур оС |
Вибрация |
Ударные перегрузки G |
|||
Часто та, Гц |
Перегруз ка g |
|||||||
Транзисторы:
КТ315В КТ801А Тиристор КУ202А |
14 1
4 |
0,18 4
24 |
25 380
330 |
0,5 0,7
0,85 |
-60…100 -40…85
-55…70 |
10…600 10…600
10…600 |
7.5 10
7.5 |
2,5 75
75 |
Диоды:
Д223 Д226 Стабилитрон КС156А |
10 14
1 |
0,55 2
1 |
100 350
60 |
0,6 0,46
5 |
-60…100 -60…80
-55…100 |
10…100 2…2500
10…600 |
10 15
7,5 |
75 150
75 |
Конденсаторы:
К50-6 К53-1 К10-17 ЭТ0-2 |
12 6 4 4 |
- - - - |
- - - - |
2,4 1,2 0,98 0,85 |
-10…70 -80…85 -60…85 -60…200 |
5…80 10…2000 10…600 10…600 |
2.5 10 10 10 |
5 20 20 20 |
Резисторы:
С1-4 0.125
С1-4 0.25
ОМЛТ-2
СП3-1б
Реле РЭС-47 |
25
5
4
4
4 |
0,15
0,25
3,5
9 |
25
40
220
280 |
0,3
0,4
0,6
1,2
1,6 |
-60…125
-60…125
-60…125
-30…90
-60…85 |
10…2000
10…2000
10…2000
10…600
50…1000 |
15
15
15
15
15 |
20
20
20
20
20 |
