Smd постоянные резисторы отечественного производства
Тип ИЭТ Обознач. ТУ |
Диапазон сопротивлений |
Мощность, Вт |
Габарит, раз меры мм |

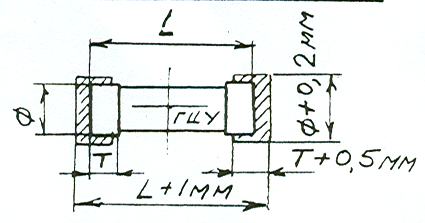

Эскиз ИЭТ
|
||||
А |
L |
В |
Т |
|
||||
Р1-11 ОЖО.467.168
|
1 Ом - 5МОм 1 Ом - 5МОм
|
0,25 0,4
|
|
5,9 5,9
|
|
0,7 0,7
|
2,2 2,5
|
|
P1-30 АБШК. 434. 110-011 ТУ
|
1 Ом – 220 МОм
|
0,25
|
|
5,9
|
|
0,7
|
2,2
|
|
Р1-12 ОЖО.467.169
|
1 Ом – 220 МОм
|
0,062 0,125 0,25 |
0,4 0,6 0,6 |
2 3,2 3,2 |
1,25 1,6 1,6 |
0,4 0,4 0,4 |
|
|
Р1-23 АБШК. 434. 110-ООЗТУ
|
0.05 Ом чип-перемычка
|
|
0,6
|
3,2
|
1,6
|
0,4
|
|
Дополнительные данные о smd постоянных резисторах отечественного производства
Тип ИЭТ
|
Обозначение ТУ
|
Основные технические характеристики
|
Конструктивное исполнение
|
Зарубежные аналоги Международное обозначение |
1 Р1-11 (MELF)
|
ОЖО.467.168
|
Диапазон сопротивлений
Мощность 0,25 Вт Габаритные размеры 2,5х5,9 мм (2,2х5,9) |
Постоянные безвыводные цилиндрические
|
ММА 0204 Германия |
2 Р1-30 (MELF)
|
АБШК.434.110.011
|
Аналог С1-4 ( 2,2X5,9)
|
Постоянные безвыводные цилиндрические |
|
3 Р1-12 (ЧИП)
|
ОЖО.467.169
|
Диапазон сопротивлений 10— 22X106 Ом Мощность 0.062 Вт Габаритные размеры 2,0X1,25X0,4 мм Мощность 0,125 Вт Габаритные размеры 3.2X1.6X0.6 мм |
Постоянные толстопленочные ЧИП-резисторы
|
RMS (0805) RMS (1206)
ERY8G Япония |
4 Р1-16 (ЧИП)
|
ОЖО.467.179
|
Диапазон сопротивлений 10— 106 Ом Мощность 0,125 Вт Габаритные размеры 3,2Х X1,6X0.7 мм
|
Постоянные прецизионные ЧИП-резисторы тонкопленочные |
|
5 Р1-23 (ЧИП)
|
АВШК 434,1,10.003
|
Габаритные размеры 3,2Х1,6X0,6 мм Сопротивление 0.05 Ом |
Чип-перемычка
|
|
ПРИЛОЖЕНИЕ Б
