Основное уравнение турбомашин. Производительность и напор. Классификация и требования к вентиляторам. Многоступенчатое сжатие.

H_m=A-BQ_m показывает взаимосвязь м/у Нт и Qт, в зависимости от конструктивных элементов и размеров колеса.

. - для ц/б и - для осевых

Классификация по назначению делятся: главные(для проветривания всех действующих выработок шахты, за исключением глухих забоев. Размещаются у устьев в герметически закрытых стволов или штолен), вспомогательные (для проветривания стволов и кап выработок при их проходке, камер и выработок околоствольного двора при эксплуатации шахт. У устанавливают вблизи стволов), местного проветривания.

Требования к вентиляторам. При реверсировании производительность должна быть не менее 60% от номинальной. Предельное отклонение номинальной производительности и статического давления должно быть ±10%. Роторы должны быть отбалансированы. Биение ц/б вентиляторов не должно превышать 0,10мм. Среднеарифметический радиальный зазор м/у лопаткой и корпусом в осев вент должен быть в пределах 0,001-0,003 диаметра ротора. Поверхность профиля лопаток должна быть ровная. Уровень звукового давления и уровни звука должны быть предела требований «Гигиенических норм». Срок службы до списания 4 года. Много ступенчатое сжатие. На степень повышения давления в одноступенчатом компрессоре влияют 2 основные фактора: наличие вредного пространства и конечная температура сжатого воздуха. В реальном одноступенчатом компрессоре можно достичь степень сжатия 5, что бы получить большее давление необходимо переходить на много ступенчатое сжатие

ПХ- промежуточный холодильник

1-2 всас; 2-3 сжатие; 3-4 изобарное охлаждение после первой ступени; 4-5 сжатие второй ступени; 5-6 выталкивание. Из диаграммы видно, что по сравнению с одноступенчатым сжатием получается экономия работы на площадь 3457

47.

Внешняя сеть для водоотливных установок. Способы о схемы осушения. Классификация и требования к компрессорам. Схемы подъем уст

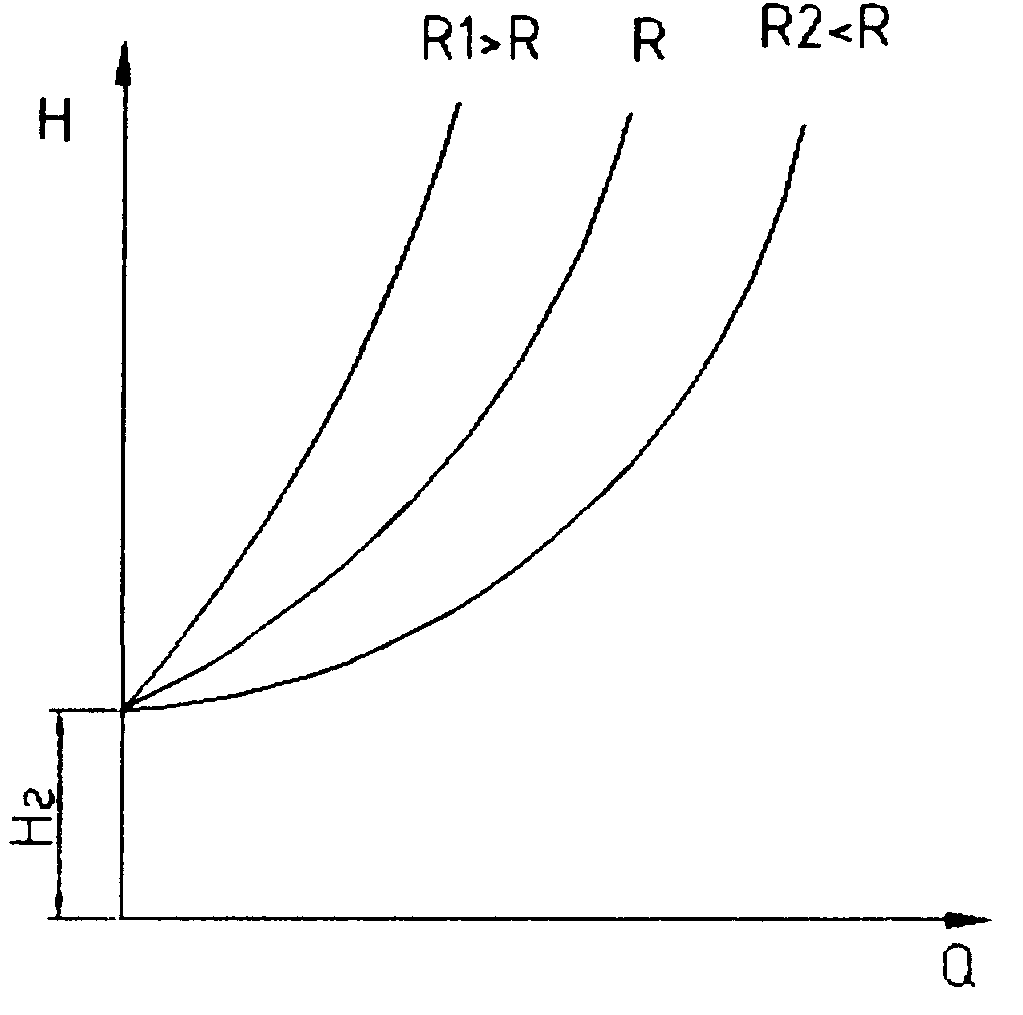

Внешняя сеть - система трубопроводов с различной арматурой и потребителей. Н=Н_Г+РО² Тратится на подъем жидкости и сопротивления.

Классификация компрессорных установок: 1. По принципу действия: − объемного действия -поршневые, винтовые, ротационные, воздуходувки. лопастные – центробежные и осевые турбокомпрессоры; 2. По способу охлаждения: воздушные; водяные; 3. По назначению – воздушные; кислородные; аммиачные. 4. По степени сжатия - одноступенчатые; многоступенчатые; 5. По развиваемому давлению: низкого, среднего, высокого;

6. По производительности: малой; средней; большой.

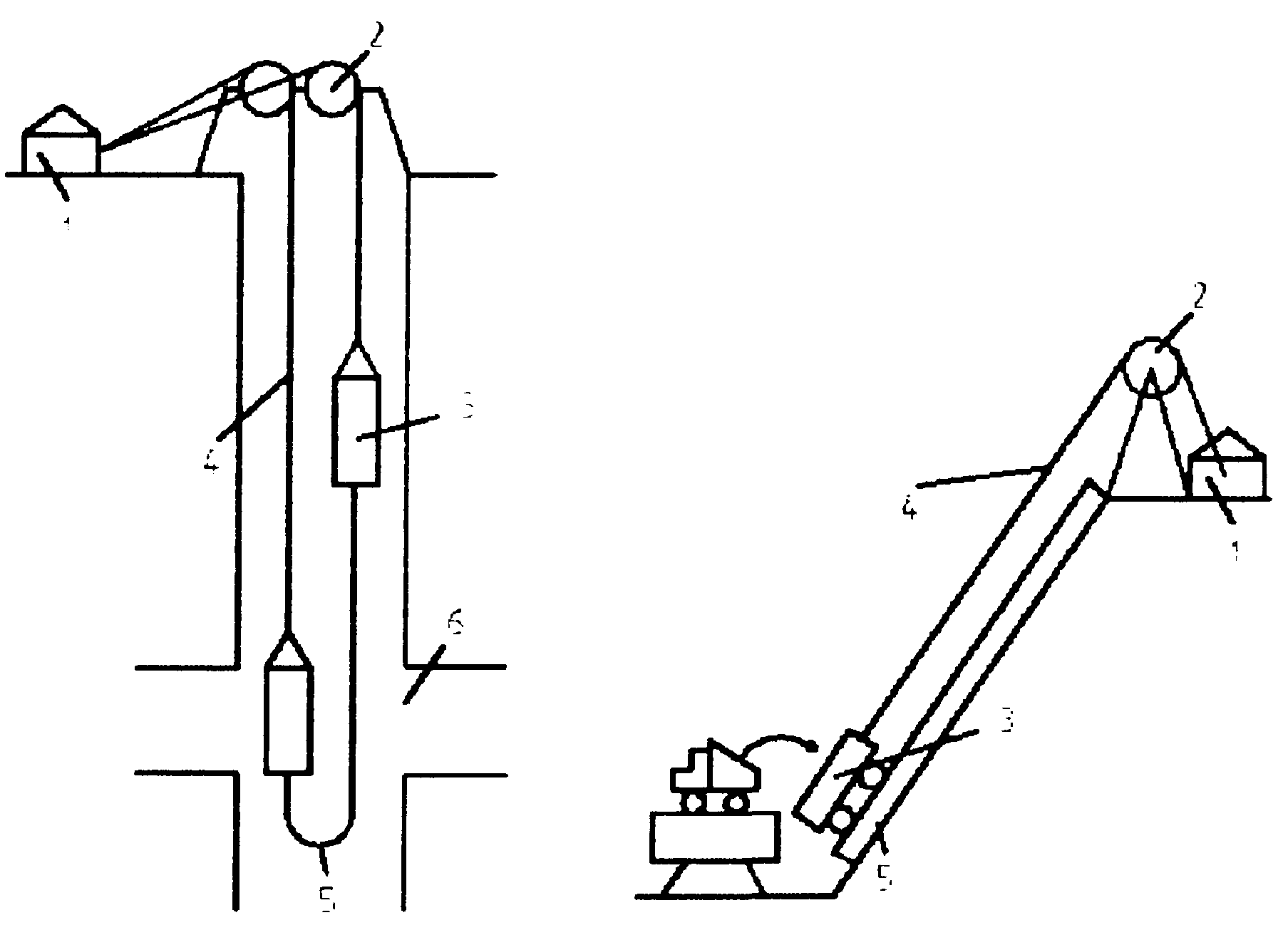

1 – подъемная машина; 2 – капер с направляющими шкивами; 3 – Подъемный сосуд; 4 – головной (подъемный) канат; 5 – хвостовой (подвесной) канат; 6 – околоствольный двор; (5 – рельсы) В подъемную машину входит: двигатель, редуктор, орган навивки, тормозные устройства, органы управления и зашиты.

48.

Внешняя сеть для вентиляторных установок и её напорная характеристика. Способы и схемы проветривания горных предприятий. Выбор вспомогательного оборудования компрессорных станций. Классификация и требования к подъемным установкам.

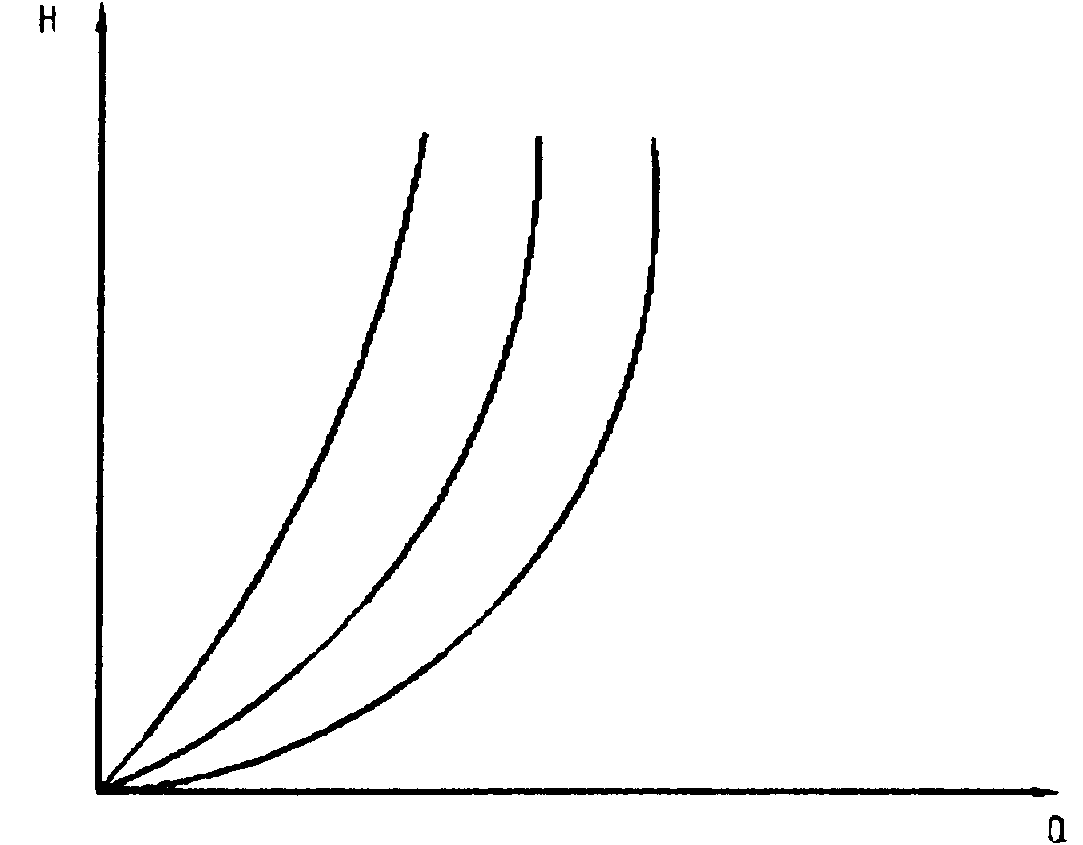

Внешней сетью является система разветвленных горных выработок. Н=RQ2 Выбор вспомогательного оборудования компрессорных станций. Всасывающие фильтры служат для очистки всасываемого компрессором воздуха от пыли и других механических примесей . общая площадь фильтра принимается из условия обеспечения скорости движения воздуха через фильтр. Наибольшее распространение получили

масленые металлические фильтры обычного (состоящего из ряда ячеек) и самоочищающегося типа(при большой запыленности).для турбокомпрессоров применяются самоочищающиеся масляные сетчатые фильтры с электроприводом для вращения сеток и промывателя, для смыва накопившейся в сетках пыли.

Концевые охладители и воздухосборники Концевые охладители устанавливаются согласно правилам технической эксплуатации на всех поршневых компрессорах производительностью более 10м³/мин и предназначены для отделения масленого и водяного конденсата и тем самым уменьшения образования и воспламенения нагарно-масленых отложений в трубопроводах. На центробежных устанавливаются редко, для уменьшения гидравлических потерь в трубопроводе и снижения температуры воздуха при объединение воздухопроводов. Для уменьшения длинны трубопровода с высокой температурой сжатого воздуха концевые охладители располагают, возможно, ближе к компрессору. Воздухосборники обычно устанавливают при небольшой емкости пневматической сети и неравномерном характере потребления сжатого воздуха. Установка воздухосборников необходима, если их объем составляет более 20% суммарной емкости пневмо системы.

Система охлаждения Цилиндры компрессоров и промежуточные холодильники необходимо охлаждать, чтобы температура сжатого воздуха не превысила, допустимую, величину. При нормальном расходе перепад темп не должен превышать 15°С темп на входе не выше +25° на выходе-40°. Охлаждение выполняется по разомкнутой или замкнутой схеме.

Классификация подъемных установок

1. По назначению: главного; вспомогательного; грузолюдские (при наличии одного подъема); инспекторские (для ревизии ствола, внеочередных спусков ИТР).

2. По типу подъемных сосудов: бадъевые; клетьевые; вагонеточные; установки с платформой для самосвалов.

3. По типу органов навивки каната: постоянного радиуса(Машины с цилиндрическими барабанами, шкивы и барабаны трения); с переменным радиусом(конические барабаны, цилиндроконические, биконоцилендрические).

4. По типу привода: асинхронные; двигатели постоянного тока; с гидроэлектро приводом.

5. По степени уравновешенности: не уравновешенные (с постоянным радиусом и без хвостового каната); статически уравновешенные; Динамически уравновешенные.

6. По наклону ствола: вертикальные и наклонные.

7. По глубине ствола: малой глубины; средней; глубокие.

49.

Внеш сеть для компрессорных установок и её напорная характеристика. Регулирование рабочего режима насосов. Теоретический рабочий цикл в одноступенчатом поршневом компрессоре. Определение параметров подъемной машины относительно ствола щахты.

Внешняя сеть в себя включает систему трубопроводов с различной арматурой и потребителей энергии.

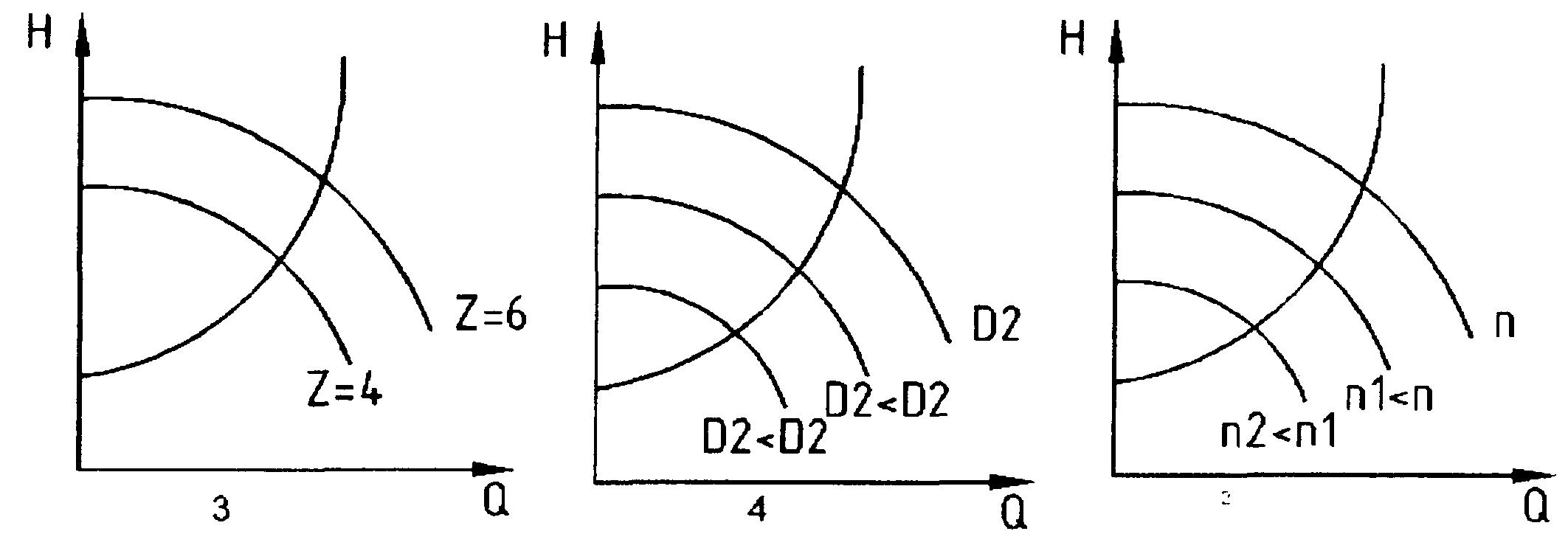

Регулирование рабочего режима насосов.

1. Дросселирование в нагнетательном трубопроводе, т.е. изменение сопротивления во внешней сети (не экономичен, но прост). Характеристика насоса постоянна, а изменяется сопротивление сети.

2. Изменением числа оборотов (если насос выбран с большим запасом напора).

3. Изменением числа колес.

4. Подрезка лопаток рабочего колеса.

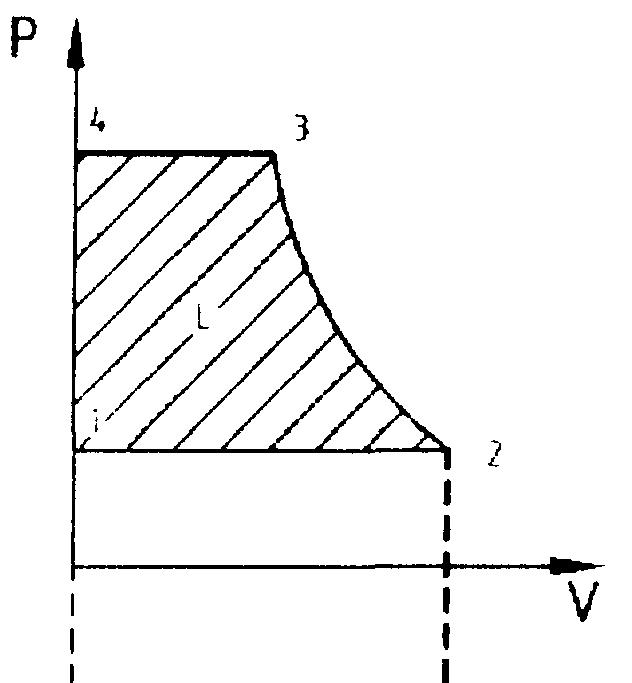

Теоретический рабочий цикл в одноступенчатом поршневом компрессоре.

	Вводятся ограничения: отсутствие вредного пространства; параметры Р и Т const при всасывании и выталкивании; отсутствие утечек; сжатие происходит по одному из процессов; отсутствуют потери энергии при мех движении; воздух сухой. Рабочий цикл состоит: всасывание; сжатие и выталкивание. L – затраченная работа на выработку сжатого воздуха. Значительное влияние на величину затрачиваемой работы оказывает коэффициент процесса сжатия, чем он меньше , тем меньше затраченная работа. Для его уменьшения необходимо в процессе сжатия охлаждать воздух

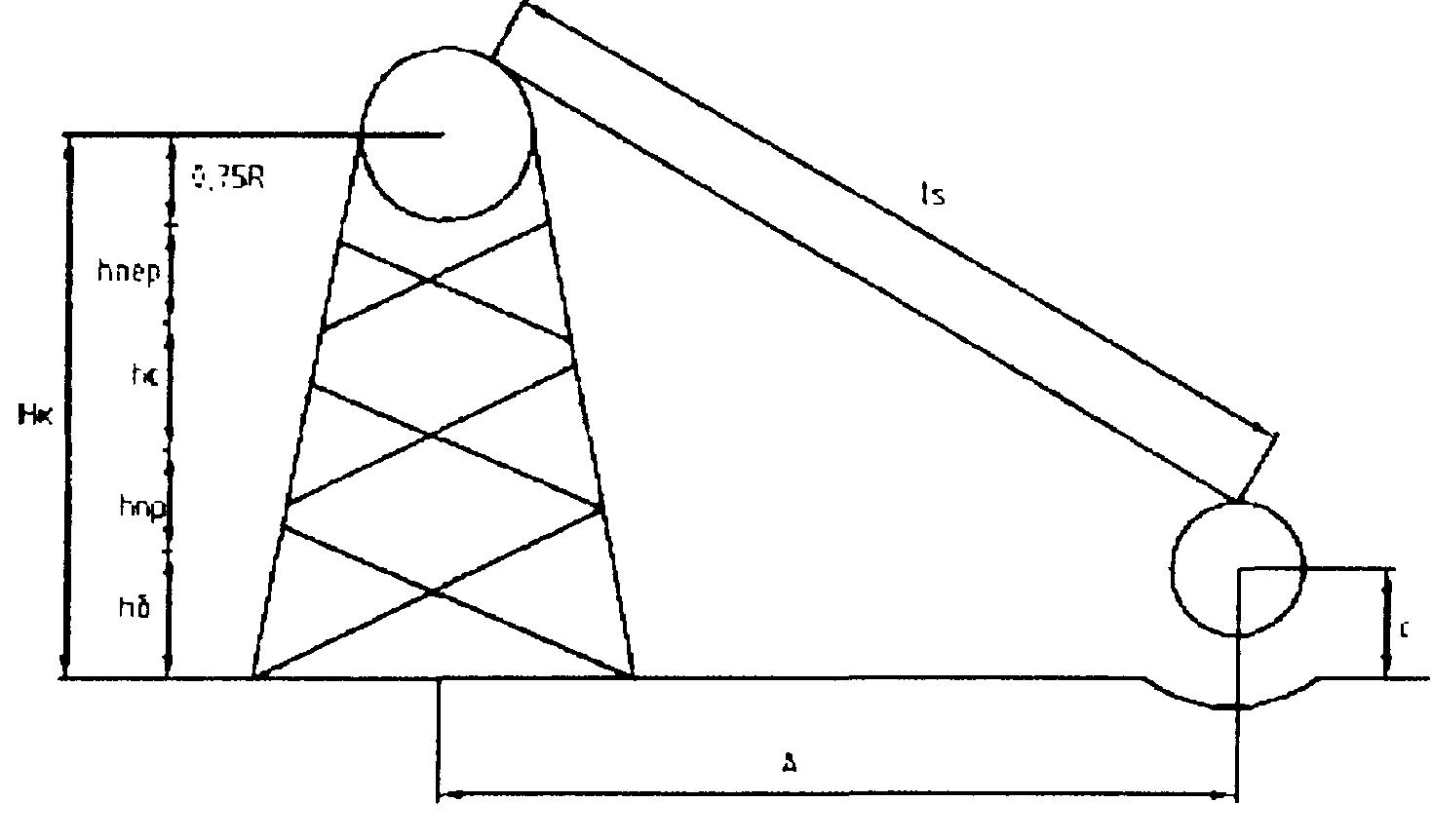

		Расположение подъемной машины зависит от типа и числа машин, расположение сосудов в стволе и компоновке сооружений на поверхности. Одноканатные подъемные машины располагаются в отдельном здании относительно ствола шахты. Многоканатные располагаются в машинном отделении на копре. 1. Определение высоты копра hб – высота приемного бункера; hпр – превышение скипа над бункером; hпс – высота скипа с крепежным устройством;

hпер − высота переподъема до соприкосновения с конструкцией копра; Rшк – радиус шкива.

2. Расстояние подъемной машины от ствола. Из условия устойчивости

копра расстояние не должно превышать А=0,6Нк+Дб+3,5(40-50м). 3 Длина струны каната с-превышение оси барабана над земной поверхностью(55-60м). если машина

находится на расстоянии А>50м а l_S>60, то большие колебания струны - плохая навивка, и возможен обрыв каната, появляется большая горизонтальная составляющая усилия, опрокидывающая копер. Если машина находится на расстоянии А<40 а l_S<55, то происходит резкий изгиб каната на шкиве и барабане, те появляется дополнительные напряжения и как следствие дополнительный износ; появляются вертикальные составляющие усилия копер и его фундамент, появляются вибрации и как следствие трещины и последующее разрушение.

50
