30. Как отличить частотную модуляцию от фазовой? в чем состоят отличия частотной и фазовой модуляции при передаче дискретных сообщений?
Мгновенная частота (t) с фазой (t) сигнала связана соотношением:
, (21.1)
то частотная и фазовая модуляция взаимозависимы, их объединяют даже общим названием - угловая модуляция. При частотной модуляции (ЧМ) мгновенная частота сигнала изменяется по закону модулирующего сигнала, при фазовой (ФМ) - фаза. Поэтому при модуляции тестовым синусоидальным (тональным) сигналом частотой :
uмод(t)=Uмодcost. (21.2)
При ЧМ и ФМ получим:
(t)=0+девcost, (21.3)
где дев=kUмод - девиация частоты;
(t)=0t+девcost+0, (21.4)
где дев=kUмод - девиация фазы.
Высокочастотное, несущее колебание:
. (21.5)
При ЧМ тональным сигналом (21.2) с учетом (21.3) несущее колебание (21.5) примет вид (рис. 21.1):
, (21.6)
где mу=дев/ - индекс угловой модуляции.
Рис. 21.1 Несущее колебание, модулированное ЧМ тональным
сигналом
При ФМ тональным сигналом (21.2) с учетом (21.4) несущее колебание (21.5) принимает вид:
где mуΩ - девиация фазы.
Из (21.6) и (21.7) следует, что при частоте модулирующего сигнала =const отличить ЧМ от ФМ не представляется возможным. Это различие можно обнаружить только при изменении частоты .
При ЧМ согласно (21.6) с изменением частоты девиация частоты не меняется дев=const, а индекс угловой модуляции mу меняется по закону mу=дев/.
При ФМ согласно (21.7) индекс угловой модуляции mу от частоты модулирующего сигнала не зависит mу=const, девиация частоты дев меняется по закону дев=mу, а мгновенная частота сигнала может быть представлена
, (21.8)
следовательно, девиация частоты пропорциональна частоте модулирующего сигнала и индексу угловой модуляции mу. Данное различие между ЧМ и ФМ иллюстрируется с помощью графиков, построенных на рис. 21.2.
Рис. 21.2. Различие между ЧМ и ФМ
Таким образом при ЧМ и ФМ меняется как мгновенная частота, так и фаза модулируемого ВЧ сигнала. Основные параметры, характеризующие эти виды модуляции - девиация частоты дев и индекс угловой модуляции mу, - по-разному зависят от частоты модулирующего сигнала .
Поскольку метод амплитудной манипуляции по помехоустойчивости существенно уступает ЧМ и ФМ, то в современных системах радиосвязи используют в основном частотную и фазовую манипуляцию. В качестве ФМ обычно используют ее разновидность - относительную фазовую модуляцию (ОФМ), называемую также фазоразностной.

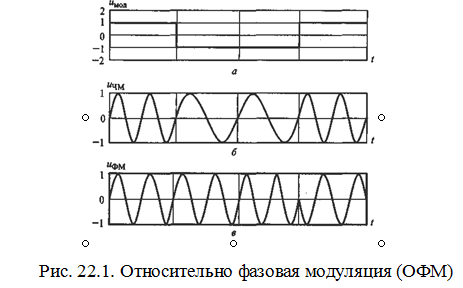

При ОФМ при передаче логической 1 фаза несущего колебания скачком изменяется на , например на по отношению к фазе предыдущего бита, а при передаче логического 0 фаза остается той же, что и у предыдущего бита. Общим для обоих видов манипуляции (ЧМ и ФМ) является скорость передачи сообщения V, равная количеству передаваемых элементарных посылок (бит) в секунду (1бит/с=1бод), или длительность элементарной посылки =1/V (рис. 22.1,а).
Кроме того, ЧМ характеризует дискрет частоты F=F1–F2 (рис. 22.1,б), а ФМ - девиация, или дискрет фазы (рис. 22.1,в), позволяющие различать логические 1 и 0.
