Дані для розрахунку значення pdv

Тип сегменту	База лівого сегменту	База проміжного сегменту	База правого сегменту	Затримка середовища на 1 м	Максимальна довжина сегменту, м
10Base-5	11.8	46.5	169.5	0.0866	500
10Base-2	11.8	46.5	169.5	0.1026	185
10Base-T	15.3	42.0	165.0	0.113	100
10Base-FB	-	24.0	-	0.1	2000
10Base-FL	12.3	33.5	156.5	0.1	2000

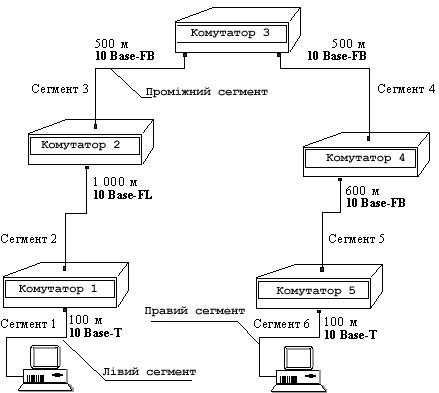

Рис. 7. Приклад мережі Ethernet, що складається з сегментів різних фізичних стандартів

Лівим сегментом називається сегмент, в якому починається шлях сигналу від виходу передавача (вихід Tx) кінцевого вузла. Потім сигнал проходить через проміжні сегменти і доходить до приймача (вхід Rx) найбільш віддаленого вузла найбільш віддаленого сегменту, який називається правим. З кожним сегментом пов'язана постійна затримка, названа базою, яка залежить тільки від типу сегменту і від положення сегменту на шляху сигналу (лівий, проміжний або правий). Окрім цього, з кожним сегментом пов'язана затримка поширення сигналу уздовж кабелю сегменту, яка залежить від довжини сегменту і обчислюється шляхом множення часу поширення сигналу по одному метру кабелю (у бітових інтервалах) на довжину кабелю в метрах.

Загальне значення PDV дорівнює сумі базових і змінних затримок усіх сегментів мережі. Значення констант в таблиці дані з урахуванням подвоєння величини затримки при круговому обході мережі сигналом, тому подвоювати отриману суму не треба.

Оскільки лівий і правий сегмент мають різні величини базової затримки, то у разі різних типів сегментів на видалених краях мережі необхідно виконати розрахунки двічі: один раз прийняти як лівий сегмент сегмент одного типу, а удруге - сегмент іншого типу, а результатом вважати максимальне значення PDV. У нашому прикладі крайні сегменти мережі належать до одного типу - стандарту 10Base - T, тому подвійний розрахунок не вимагається, але якби вони були сегментами різного типу, то в першому випадку треба було б прийняти як лівого сегмент між станцією і концентратором 1, а в другому вважати лівим сегмент між станцією і концентратором 5.

Розрахуємо значення PDV для прикладу рис.7.

Лівий сегмент 1: 15,3 (база) + 100 * 0,113= 26,6.

Проміжний сегмент 2: 33,5 + 1000* 0,1 = 133,5.

Проміжний сегмент 3: 24 + 500 *0,1 = 74,0.

Проміжний сегмент 4: 24 + 500 *0,1 = 74.0.

Проміжний сегмент 5: 24 + 600*0,1 = 84,0.

Правий сегмент 6: 165 + 100*0,113 = 176,3.

Сума усіх складових дає значення PDV, рівне 568,4.

Оскільки значення PDV менше максимально допустимої величини 575, то ця мережа проходить за величиною максимально можливої затримки обороту сигналу. Не дивлячись на те, що її загальна довжина більше 2500 метрів.

Розрахунок PW. Щоб визнати конфігурацію мережі коректної, треба розрахувати також зменшення міжкадрового інтервалу комутаторами, тобто величину PW.

Для розрахунку PW також можна скористатися значеннями максимальних величин зменшення міжкадрового інтервалу при проходженні комутаторів різних фізичних середовищ, рекомендованими IEEE і наведеними в таблиці 3.

Таблиця 3.
