Раздел 2. Архитектурные конструкции зданий
Консультант _________________ Морозова Е. В.
Симферополь, 2011
2.1 Характеристика проектируемого объекта
При разработке дипломного проекта «Музеефикация историко-археологического памятника Мангуп-Кале, с разработкой туристической зоны в с. Ходжа-Сала, Бахчисарайский район» условно подразделяется на две части. Первая это создание музея под открытым небом (площадью 90 га), вторая – разработка туристической зоны которая представлена туристическим комплексом на 300 чел. (площадью 1,65 га).
При разработке данного раздела целесообразнее, с точки зрения конструкций, разрабатывать туристический комплекс на 300 чел. Комплекс сочетает в себе следующие функции:
- жилье (гостиничные номера)
- общественное питание (Кафе-ресторан)
- атрактивная (музей)
- транспортная (мини автостанция)
Основные габаритные размеры проектируемого объекта:
габаритные размеры в плане (поэтажная информация при изменяющихся планах по высоте) :
основные габариты – 105,9м х 161,0м
жилые корпуса – 57,15м х 7,2м; 86,2м х 12,3м; 37,10м х 7,2м
габаритная высота – 12,500 м
количество этажей - 8
высота этажа (этажей) – 3,0 – 4,50м
расстояние между осями (пролет, шаг) – основной шаг 7,2 м
разбивка на блоки (температурные, антисейсмические, осадочные и т. д) – 7 блоков
- нагрузки на перекрытия – согласно ДБН В. 1. 2-2:2006. [II]
7. 1 Гостиничные номера - 1,5 кПа
7. 2 Служебные помещения административные и бытовые - 2,0 кПа
7. 3. Зал обеденные (в кафе, ресторанах, столовых) - 3,0 кПа
7. 4. Залы выставочные и экспозиционные - Не менее 4,0 кПа
2.2 Сведения о районе строительства
Проектирование туристического комплекса проводиться в Бахчисарайском районе возле села Ходжа-Сала, (в 20 км от Бахчисарая)
Климатические условия:
- глубина сезонного промерзания грунта – 0,4 м
- преобладающие направления ветра – восточный и северо-западный
- ветровая нагрузка - 460 Па
- снеговая нагрузка – 820 Па,
- сейсмичность (показатель) – 8 балов
Инженерно-геологические и гидрологические характеристики площадки строительства:
Памятник природы Мангуп-Кале находиться в зоне, где преобладают бурые горные лесные почвы. Они сформировались под буковыми, дубовыми, смешанными и сосновыми лесами на верхних, средних и отчасти северных нижних частях склонов Главной гряды гор, а также в пределах Внутренней куэсты. Почвообразующей породой им служат продукты выветривания известняков, глинистых сланцев, песчаников, конгломератов и других пород. К этой группе отнесены и бурые остепенные почвы лесостепного пояса горного Крыма.
2.3 Описание конструктивного решения
1. Конструктивный тип здания - неполный каркас с несущими стенами
его схема - рамно-связевой.
2. Описание основных несущих и ограждающих конструкций:
2.1. Фундаменты – ленточный под несущие стены, шириной 600 мм, глубина залегания 1680 мм; столбчатый под колонны, размерами 1400 мм , глубина залегания 1680 мм. Материал фундамента бетон класса Б-10
2.2. Элементы каркаса колонн – монолит, размерами 400х400 мм, основной шаг 7,2 м, материал - бетон класса Б-25
2.3. Ригель – монолит, размером сечения 400х500 мм, материал бетон класса Б-25
2.4. Плиты перекрытия – пустотные с предварительно напряженны, длина 7,2м, выполнена из бетона класса Б-30, с предварительно напряженной арматурой А - IV
2.5. Стеновое заполнение – мелкоразмерные альминские камни 200х200х400мм
2.6. В месте опирания плит перекрытия выполнен монолитный пояс размерами 400х200мм, (выполняющий функцию сейсмостойкости) материал бетон класса Б-25
2.7. Покрытие – несущие конструкции наслонные стропила, шаг 150 мм
Отделка:
наружные стены – использование декоративного камня по типу и размерам проекта;
внутренние стены – штукатурные и молярные работы по типу проекта,
полы - досчатые, плиточные
Крыша - чердачная, несущая часть которой выполнена из деревянных конструкций. По материалу - черепичная.
Окна и двери - в виде готовых блоков по типу и размерам проекта.
Объемно-планировочные параметры коттеджа унифицируют на основе модульной системы. Пролет – 7,2м. Продольный шаг – 7,2 м. Высота этажа от пола до пола принята 3,0 - 4,5 м.

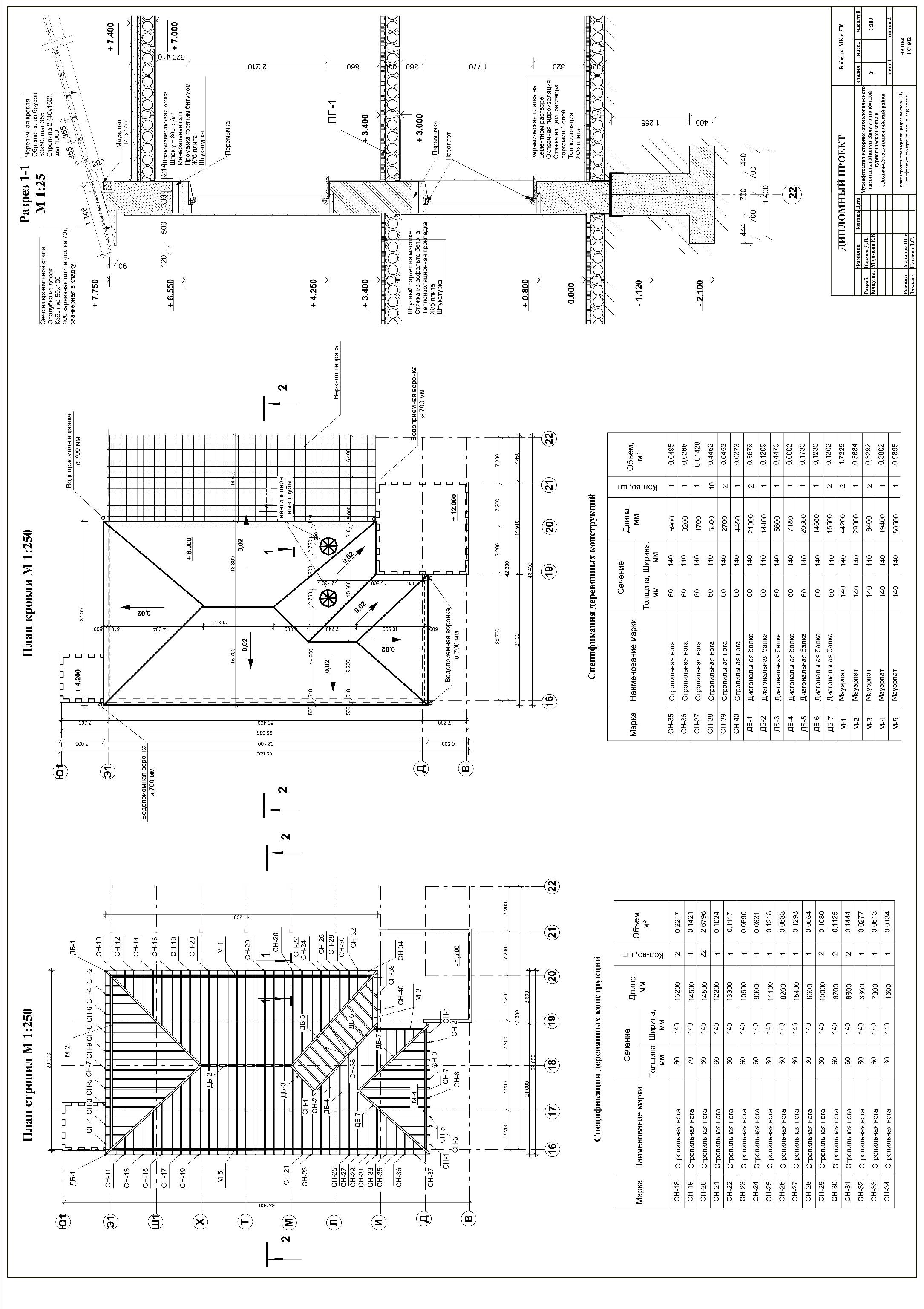

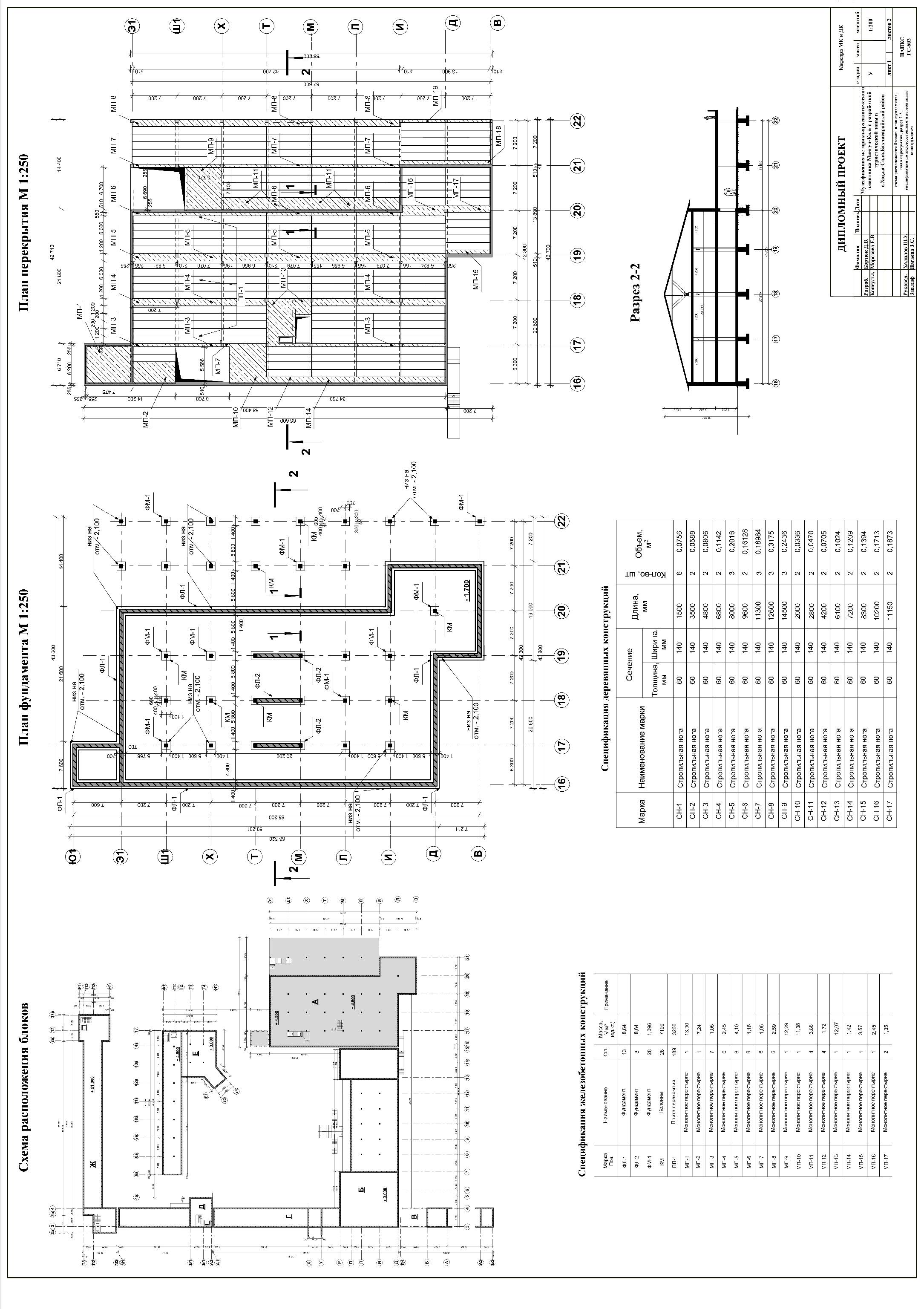

Приложение 5
Пример оформления графической части раздела «Архитектурные конструкции зданий»
М
УЗЕЕФИКАЦИЯ
ИСТОРИКО-АРХЕОЛОГИЧЕСКОГО ПАМЯТНИКА
мАНГУП-кАЛЕ, С РАЗРАБОТКОЙ ТУРИСТИЧЕСКОЙ
ЗОНЫ В С. ХОДЖИ-САЛА, БАХЧИСАРАЙСКий
РАЙОН

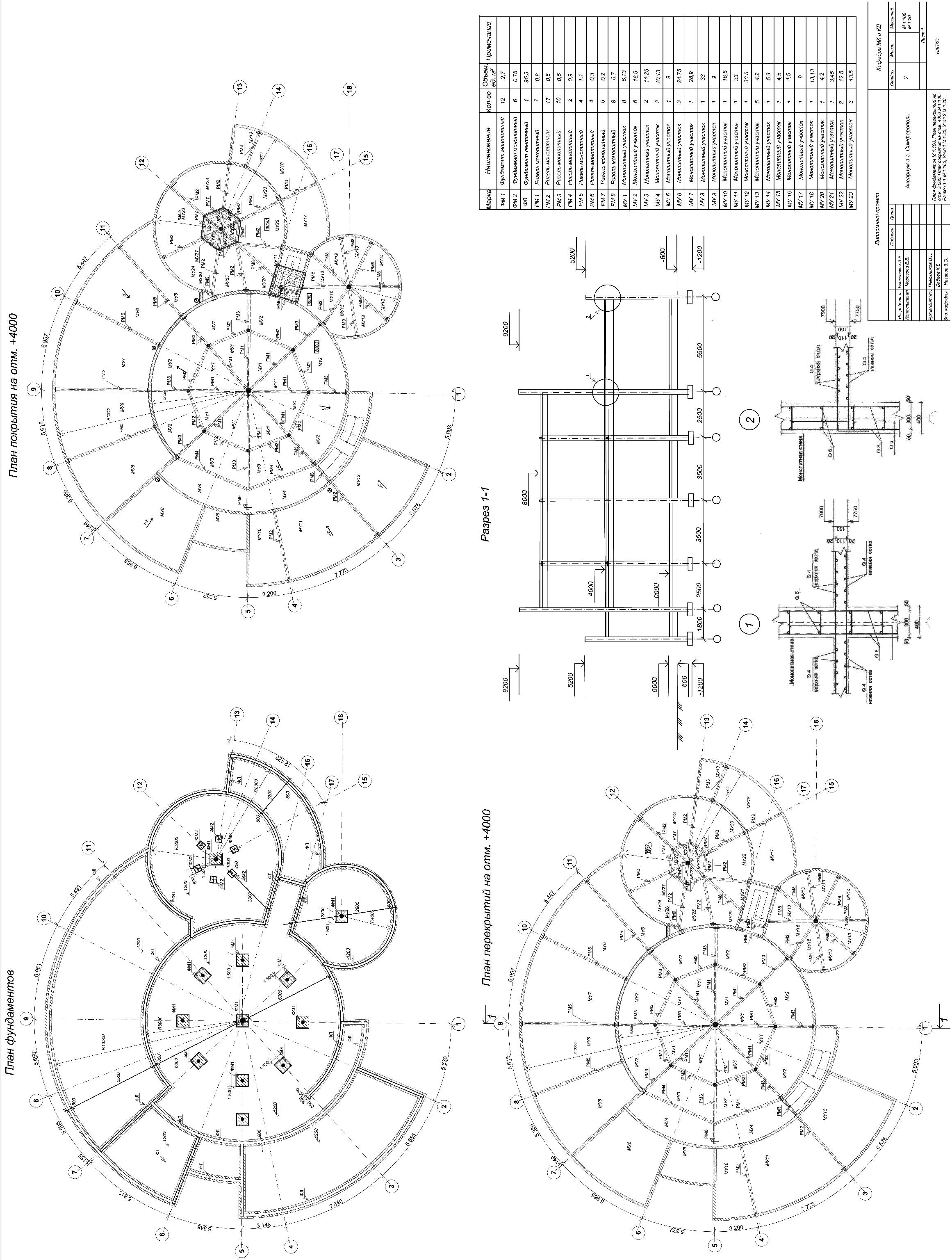

Приложение 6
Пример оформления графической части раздела «Архитектурные конструкции зданий»
П
ЛАНЕТАРИЙ
В г.
СИМФЕРОПОЛЬ

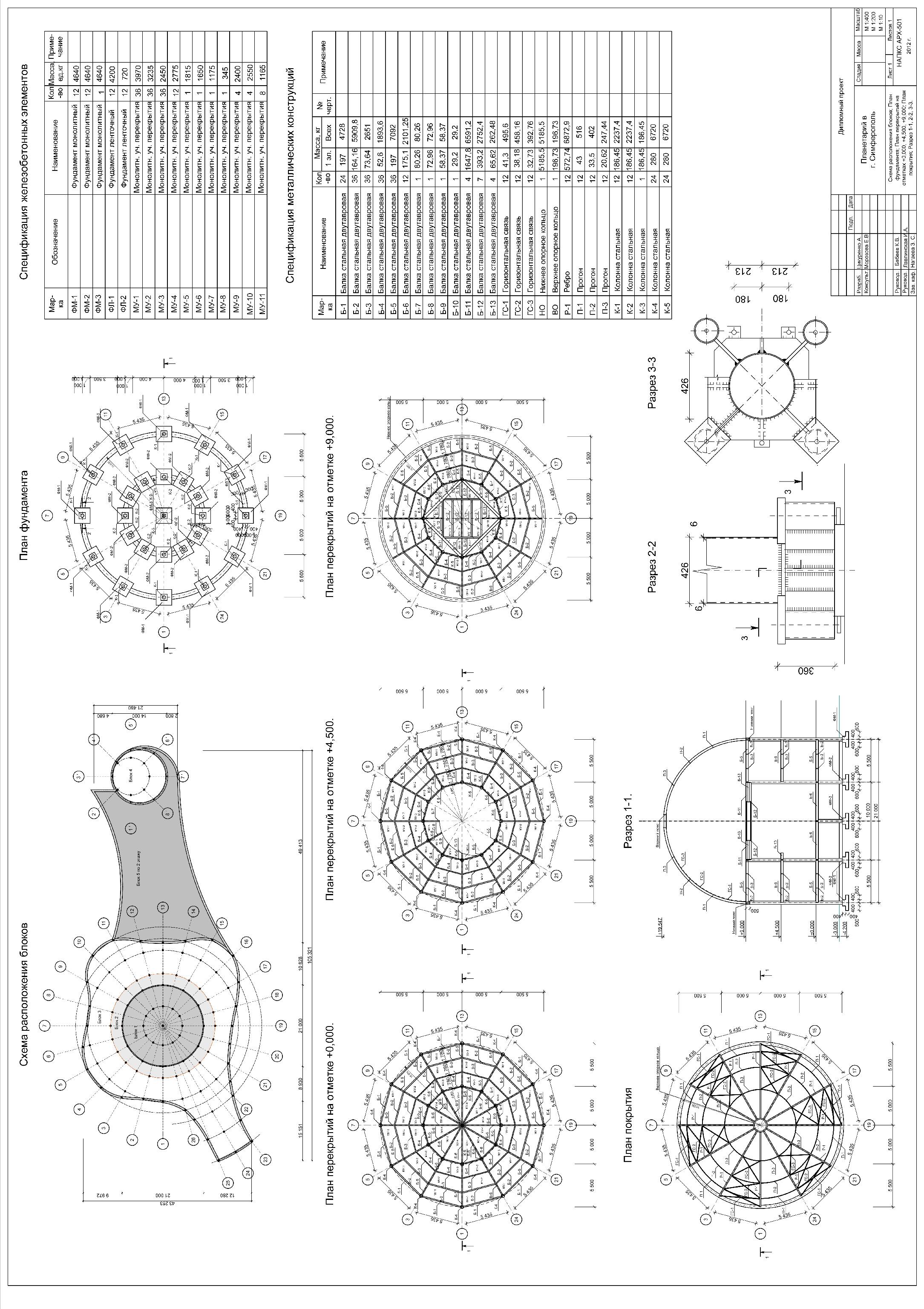

Приложение 7
Пример оформления графической части раздела «Архитектурные конструкции зданий»
А
КВАРИУМ
В г.
СИМФЕРОПОЛЬ
