3. Графическое обозначение материалов в сечениях и правила их нанесения на чертеже

О

Рис. 2.35

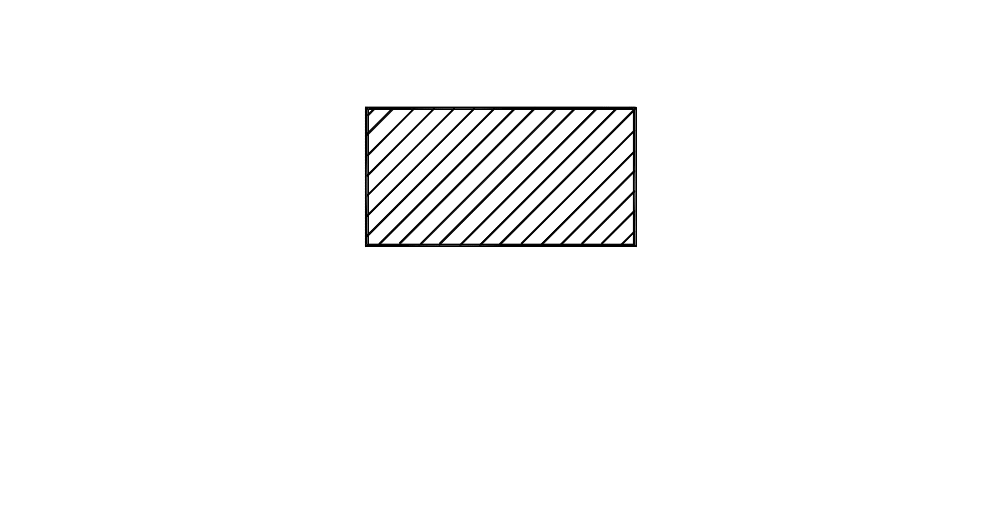

бщее графическое обозначение мате-риалов в сечениях независимо от вида ма-териалов согласно ГОСТ 2.306-68 должно соответствовать рис. 2.35.

Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать рис. 2.36.

Рис. 2.36

Наклонные параллельные линии штриховки должны проводиться под углом 45^º к линии контура изображения (рис. 2.37, а) или к его оси (рис. 2.37, б), или к линиям рамки чертежа (рис. 2.38).

а)	б)

Рис. 2.37

Е

Рис. 2.38

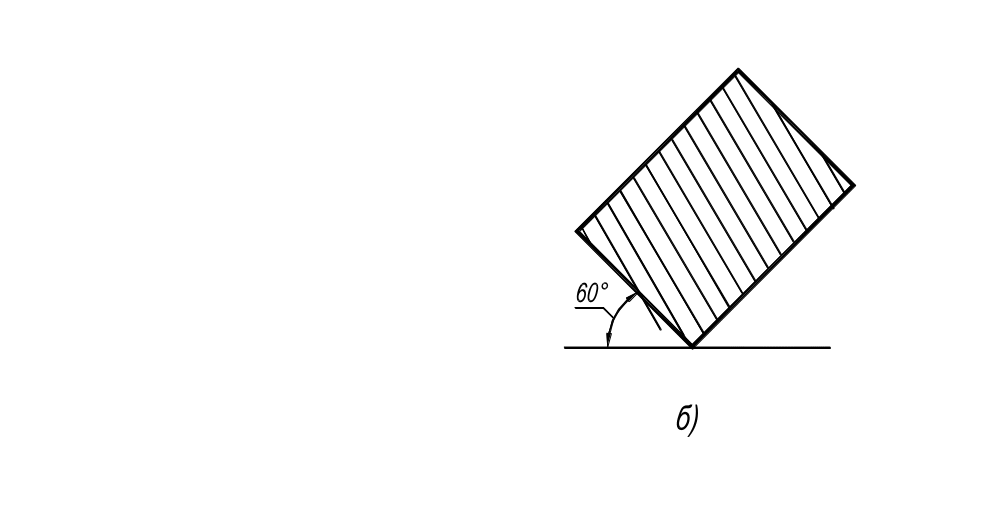

сли линии штриховки, проведенные к линиям рамки чертежа под углом 45^º , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45^º следует брать угол 30^º или 60^º (рис. 2.39 ).

Рис. 2.39

Линии штриховки должны наноситься с наклоном влево или вправо, но в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали.

Расстояние между параллельными прямыми линиями штриховки должно быть одинаковым для всех сечений данной детали и составлять от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

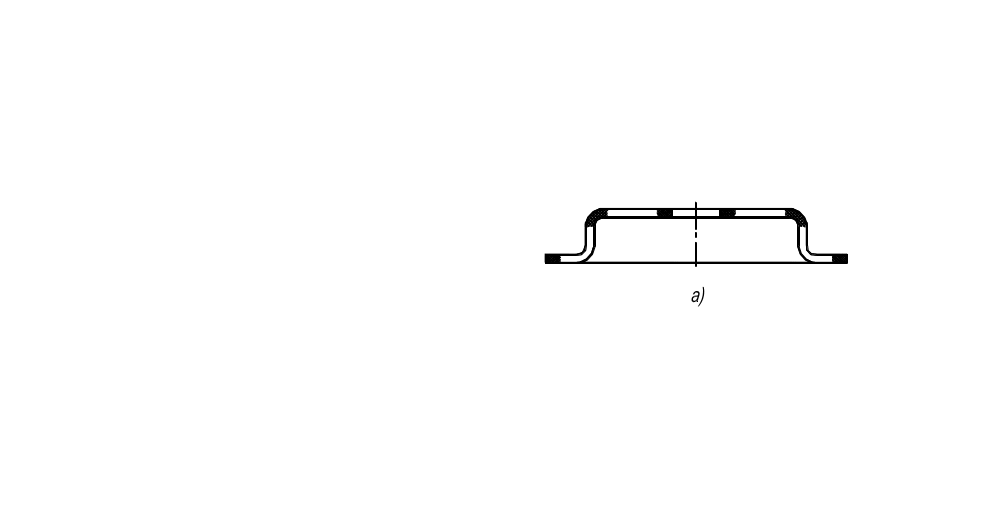

Узкие и длинные площади сечений, ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах (рис. 2.40, а). Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается зачернять (рис. 2.40, б).

Рис. 2.40

1. Условности и упрощения

В тех случаях, когда при выполнении изображения предмета (вида, разреза) представляется возможность графически проще выполнить изображение, не ухудшая при этом ясность чертежа, допускаются условности и упрощения, которые определяются ГОСТ 2.305-68:

Рис. 2.41	Рис. 2.42

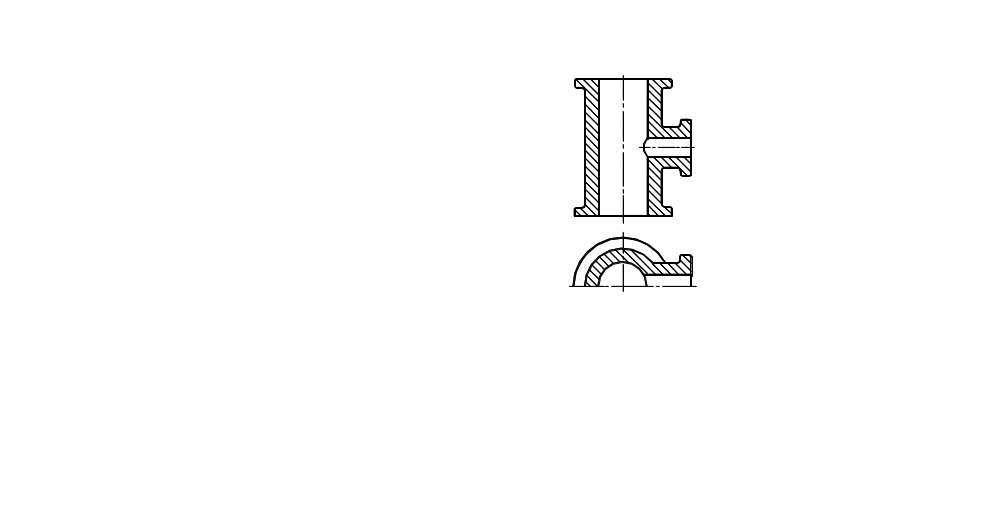

- если вид, разрез или сечение представляет симметричную фигуру, можно вычерчивать половину изображения (рис. 2.41) или немного больше половины с проведением линии обрыва (рис. 2.42);

Рис. 2.43

- если предмет имеет несколько одинаковых равномерно расположенных элементов, на изображении полностью показывают один-два элемента, а остальные дают упрощённо или условно (рис. 2.43);

- если изготовление детали не требует точного построения линии пересечения поверхностей, допускается их упрощённое изображение путём замены лекальных кривых простейшими линиями – дугами окружностей или прямыми (рис. 2.44);

- разрешается упрощённое изображение линий пересечения отверстий и углублений с цилиндрической поверхностью (рис. 2.45);

Рис. 2.44	Рис. 2.45

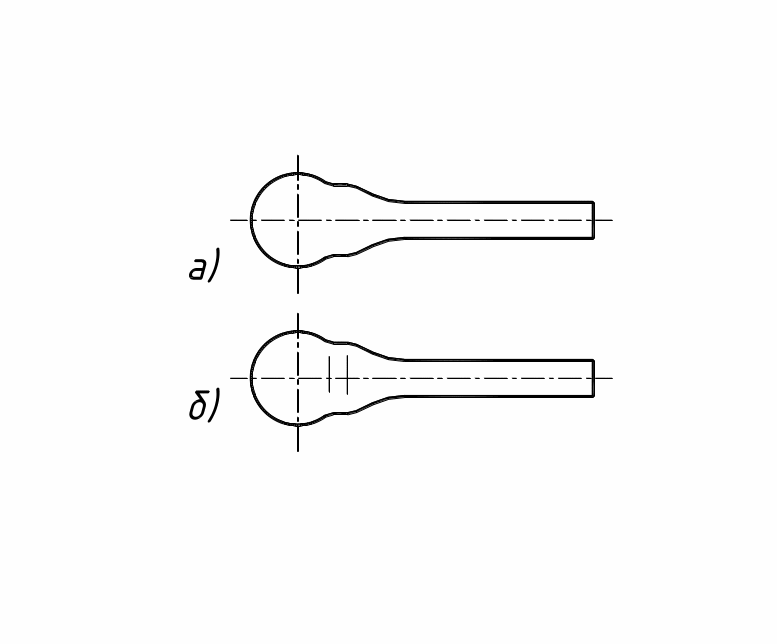

- если одна поверхность плавно переходит в другую, то линию перехода можно не показывать (рис. 2.46, а) или вычерчивать её условное изображение тонкой линией (рис. 2.46, б);

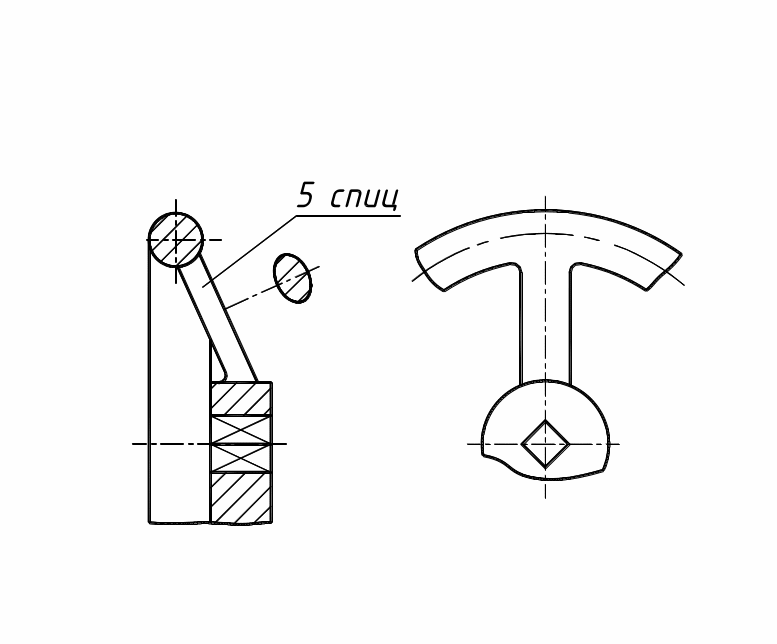

- винты, шпонки, болты, валы (не пустотелые), рукоятки и т. п. при их продольном разрезе показываются нерассеченными. Не штрихуются изображения таких элементов деталей, как спицы маховиков, шкивов, зубчатых колёс, если секущая плоскость направлена вдоль их оси (рис. 2.47);

Рис. 2.46	Рис. 2.47

- незначительную конусность или уклон разрешается изображать с увеличением. На тех видах, на которых конусность или уклон не выявляются, допускается проводить только одну основную сплошную линию, соответствующую меньшему основанию конуса или меньшему размеру элемента с уклоном (рис. 2.48);

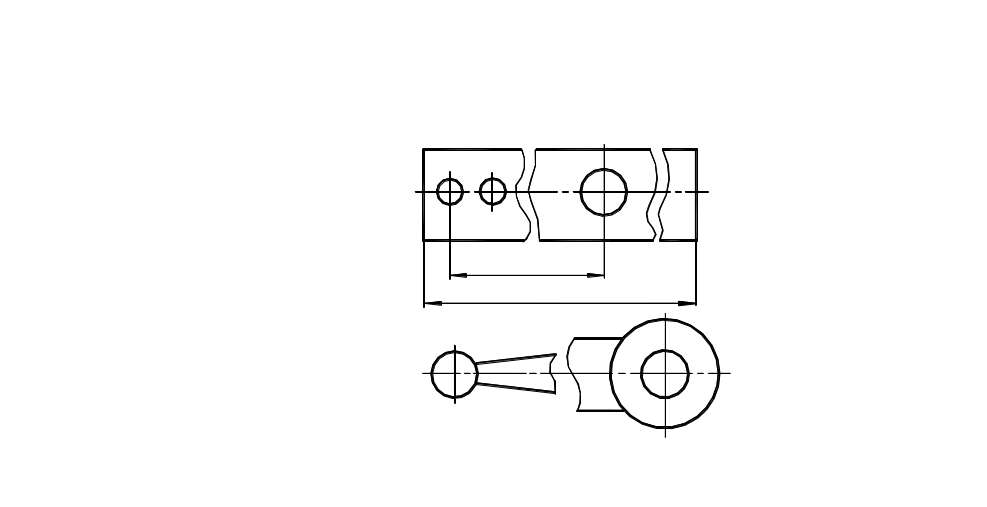

- длинные предметы, имеющие постоянное или закономерно изменяющееся поперечное сечение, допускается изображать с разрывами (рис. 2.49);

Рис. 2.48	Рис. 2.49

- если на поверхности детали имеется сплошная сетка, рифление и т. п., то разрешается изображать эти элементы частично (рис. 2.50);

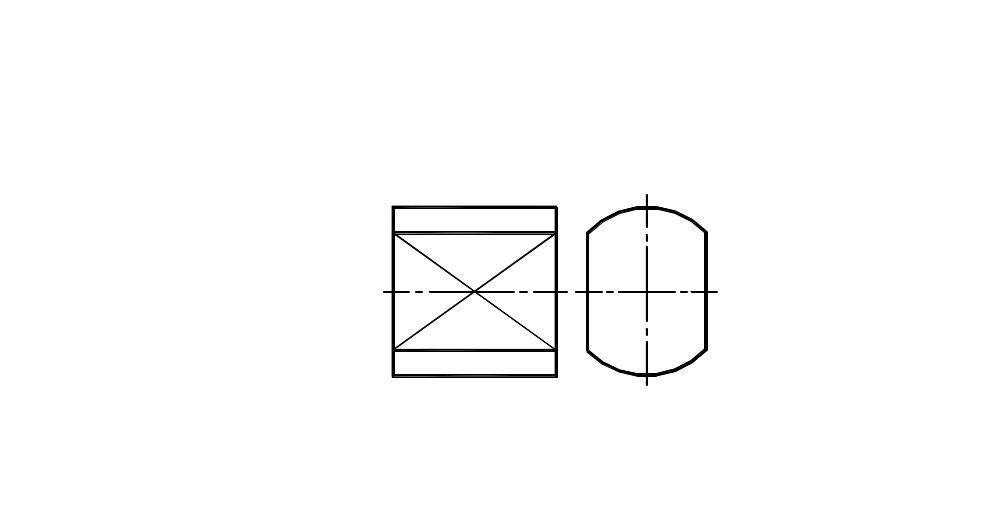

- для выделения на изображениях деталей плоских участков, их следует обозначать диагоналями, выполненными сплошными тонкими линиями (рис. 2.51);

Рис. 2.50		Рис. 2.51

- для упрощения чертежа и уменьшения числа видов разрешается (ГОСТ 2.305-68):

а) изображать на разрезе часть предмета, находящуюся между наблюдателем и секущей плоскостью. Это изображение, называемое наложенной проекцией, должно быть выполнено утолщённой штрих-пунктирной линией (рис. 2.52);

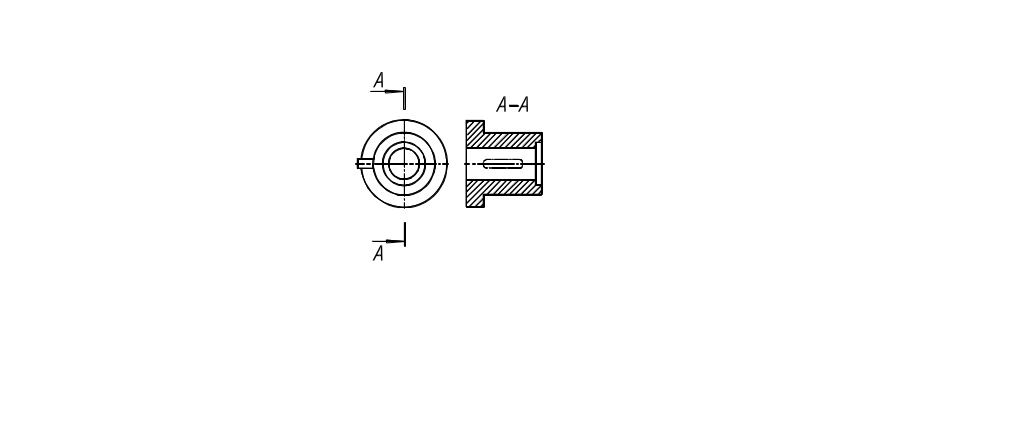

б) чтобы показать отверстия в ступицах, а также шпоночные пазы на цапфах валов, давать вместо полного изображения детали лишь контур отверстия или паза (рис. 2.53);

Рис. 2.52	Рис. 2.53

Рис. 2.54

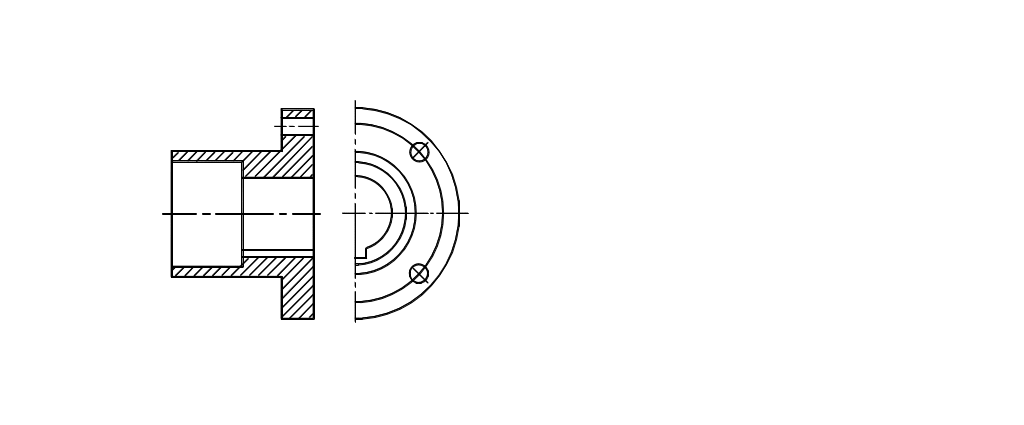

в) показывать в разрезе отверстия, расположенные на круглом фланце, независимо от того, попадают они в секущую плоскость или нет (рис. 2.54).
