20.4 Полупроводниковые многоразрядные индикаторы

Полупроводниковые знаковые многоразрядные миниатюрные одноцветные индикаторы предназначены для преобразования низковольтных электрических сигналов в визуальную буквенно-цифровую информацию. Индикатор представляет собой набор семи-восьми сегментных индикаторов и межэлектродных соединений, конструктивно расположенных и смонтированных в одном корпусе. Эти приборы являются многоразрядными гибридными индикаторами с оптическим увеличением и предназначены в основном для визуальной индикации результатов в малогабаритных счетных устройствах.

Конструктивно монолитные многоэлементные кристаллы помещают на общем основании, а для увеличения видимого изображения используется многоэлементная (по числу цифр) пластмассовая линза. Коэффициент увеличения размера знака, в зависимости от типа применяемой линзы, достигает двух-трех. Использование оптического увеличения позволяет также увеличить силу света индикаторов в 2 – 5 раз. Индикаторы исполнены в монолитной полимерной герметизации с числом разрядов от двух до пяти, с учетом возможности бесшовной стыковки и обеспечивают набор шкал на любое число знакомест с шагом разряда 3,7 и 5 мм и высотой высвечиваемого знака 2,5;

В таблице 20.4 приведены основные параметры многоразрядных полупроводниковых индикаторов.

На рисунке 20.6 приведено графическое изображение индикатора АЛ308Б. Наименование сегмента соответствует наименованию вывода. Одноименные разряды во всех сегментах объединены и имеют общий вывод. Выводы 1, 2, 3, 4 – это выходы ОК первого, второго, третьего и четвертого индикаторов. При подаче на входы А – G некоторого символа засветится тот индикатор, общий катод которого соединен с общей шиной.

Таблица 20.4 – Основные параметры многоразрядных

Индикаторов

АЛС	Размер знака, мммм	Количе-ство знаков	Цвет свечения	Сила света сегмента, мкд	Uупр, В	Iпр, мА	Общий элетрод
311Б	1,83,0	4	К	0,4	2	4	ОК
318А	23	9	К	0,95	1,9	5	ОК
328К	3,043,75	5	К	0,05	1,85	3	ОК
329Н	34,05	4	К	0,05	1,85	3	ОК
333В	3,355	2	К	0,05	1,85	3	ОК
354А	23	12	К	0,15	1,8	5	ОК
356	23	9	З	0,04	2,8	10	ОК
АЛ308Б	1,652,65	4	К	0,15	1,65	10	ОК
Примечание: К – красный; З – зеленый; ОК – общий катод

Чтобы обеспечить индикацию четырехразрядного кода, необходимо поочередно подавать код данного разряда на входы A – G и одновременно подключать ОК этого индикатора к общей шине. Такой способ индикации называется динамическим. Динамическая индикация основывается на кратковременном периодическом высвечивании соответствующей цифры в индикаторе, так что при достаточно высокой частоте повторения этого процесса глаз человека не замечает мерцаний, цифра в индикаторе представляется оператору высвечивающейся непрерывно. На рисунке 20.7 приведена структурная схема устройства динамической индикации с использованием мультиплексоров, отчего ее называют мультиплексной.

Рисунок 20.6 – Графическое изображение индикатора АЛ308Б

Четырехразрядные коды от четырех декад группируют поразрядно на входах четырех мультиплексоров DD1  DD4 (4  1). На входы DD1 подаются младшие разряды декад, на входы DD4 – старшие. С выходов мультиплексоров четырехразрядный код подается на преобразователь двоично-десятичного кода в код управления семисегментным индикатором. С преобразователя код AG поступает на одноименные сегменты четырех индикаторов. Синхронизация работы мультиплексного (динамического) индикатора осуществляется с помощью генератора G и двухразрядного делителя частоты 4:1. Частота генератора выбирается такой, чтобы мерцание индикаторов было незаметно. Выходные сигналы Q1 и Q2 подаются на адресные входы мультиплексоров. Код Q1=Q2=0 выдает на вход преобразователя код первой декады (D00, D01, D02, D03), одновременно на первом выходе дешифратора DC (DD6) формируется лог. 0, что обеспечивает зажигание первого индикатора. При Q=1, Q2 зажигается второй индикатор, остальные погашены и т.д. Так идет циклический «опрос» декад и зажигание индикаторов.

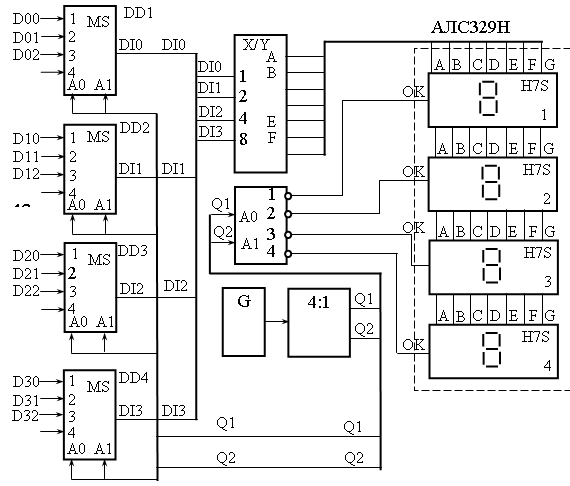

Рисунок 20.7 – Структурная схема мультиплексного

управления индикатором
