5.4.2. Обладнання компанії fSona Communications (сша)
К

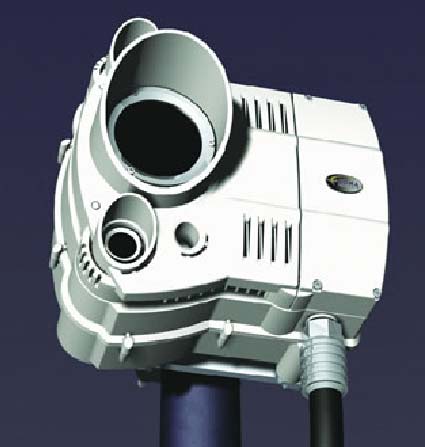

Рис. 5.2.
Характеристики систем наведені в таблиці 5.3.
Таблиця 5.3
Модель |
155-S |
155-M |
622-S |
622-M |
Відстань |
50-2400м |
200-3600м |
75-2250м |
200-3400м |
Швидкість передавання даних |
155 Mб/с (OC-3, STM-1), 125 Мбіт/с (Fast-E, FDDI) |
622 Мб/с (OC-12, STM-4) |
||
Довжина хвилі |
1550нм |
|||
Тип випромінювача |
н/п лазерний діод |
|||
Пікова потужність, що випромінюється |
320 мВт |
640 мВт |
320 мВт |
320 мВт |
Апертура приймача |
100 мм |
200 мм |
100 мм |
200 мм |
Динамічний діапазон |
58 дБ |
61 дБ |
57 дБ |
60 дБ |
Тип інтерфейсу |
одномодовий або багатомодовий SC 1310 нм |
одномодовий SC 1310 нм |
||
Керування |
SNMP, Telnet |
|||
Виконання |
водонепроникне |
|||
Робоча температура |
-40...+60 град. С |
|||
Електро живлення |
85-260В, 50/60 Гц |
110/220В, 50/60Гц, -48В |
85-260В, 50/60 Гц |
-48 В |
Споживаєма потужність |
не білше 255 Вт |
|||
Габарити |
430 x 400 x 310 мм |
410 x 410 x 430 мм |
||
Вага |
10 Кг |
20 Кг |
10 Кг |
20 Кг |
5.4.3. Обладнання компанії нпк «Катарсіс» (Санкт-Петербург, Росія)
НПК «Катарсіс» на початку 2004 р. здійснив зміну всієї лінійки обладнання, випустив в серійне виробництво нові моделі систем безпроводної оптичного зв’язку.
Їх головна відмінність від аналогічного обладнання – застосування нових запатентованих технологій: Hybrid Emission («гібридне випромінювання») и Super Avalanche («суперлавина»). Технологія Hybrid Emission дозволяє створювати уникальне за своїми властивостями виппромінювання, яке найбільш повно використовує переваги некогерентного, широкоспектрального світлодіода і когерентного, вузькоспектрального лазера з різними кутовими розбіжностями і довжинами хвиль. Технологія Super Avalanche дозволила повністю уникнути засвіток при дуже високій енергоозброеності в умовах широкого діапазону робочих температур –50°C-+50°C і зовнішнього світлового шуму. Як наслідок сполучення обох технологій в системах БОКС дозволило збільшити енергетику каналу і, як наслідок, максимальну дальність. Рекомендовані робочі дистанції залишилися попередніми, що підвищило стійкість роботи каналу.
Обладнання, яке виробляється компанією НПК «Катарсіс» призначено для передавання даних без використання міді, оптоволокна або радіо, на основі технології FSO. Системи БОКС (Безпровідні Оптичні Канали Зв’язку) працюють на дистанціях до 1.5 км при будь-яких погодних умовах. При цьому на рекомендованих дистанціях зв’язку забезпечується доступність каналу >99.7% в моделях призначених для корпоративних мережних рішень і >99.9% в моделях для операторів зв’язку.
Номенклатура систем типу БОКС
Системи БОКС-10-ххх. Системи серії БОКС-10ххх призначені для роботи в корпоративних мережах передавання даних для об’єднання локальних обчислювальних мереж і для рішення проблеми «останньої мили» при підключенні абонентів до мережі Internet. Можуть бути використані в якості основних і резервних каналів. Протокол Ethernet (10Мб/сек) 10Base-T.
Системи БОКС-100М-ххх. Протокол Fast Ethernet (100Мб/сек) 100Base-TX.
Системи БОКС-Е1-ххх. Системи серії БОКС-Е1-ххх призначені для роботи в мережах операторів проводного зв’язку для подавання номерної ємності або з’єднання двох АТС. Можуть бути використані в якості основних і резервних каналів. Протокол: G.703/E1.
Системи БОКС-Е2-ххх. Протокол: G.703/E2. В основному використовується з мультиплексором 4xE1 – 1xE2.
Системи БОКС-Е1-ОСх. Системи серії БОКС-Е1-ОСх розроблені спеціально для використання в мережах операторів сотового і фіксованого зв’язку. Призначені для з’єднання базових станцій або базових станцій з центрами обробки, для магістральних з’єднань. На дистанціях рекомендованих виробником забезпечує доступність 99,9% при будь-яких погодних умовах. Протокол: G.703/E1.
Системи БОКС-Е2-ОСх. Те саме призначення. В основному використовується з мультиплексором 4хЕ1 – Е2.
