4. Розрахунок доступності каналу fso-cистеми [47-49]
Розрахунок доступності каналу АОЛЗ будемо проводити за наступною схемою:
Розрахунок енергетичного бюджету системи – величини максимально допустимого затухання сигналу для відповідної (заданої) дальності зв’язку, згідно з рівнянням системи.
Встановлення відповідності між допустимим затуханням та відповідною мінімальною МДВ .
Розрахунок імовірності
, тобто імовірності виникнення погодних умов, коли МВД менша ніж .
Розрахунок доступності каналу як імовірності
, тобто імовірності виникнення погодних умов, коли МВД більша ніж .
Природно, що виконання кожної стадії може вимагати додаткових розрахунків.
4.1. Розрахунок енергетичного бюджету системи – величини максимально допустимого затухання сигналу
Величину допустимого затухання сигналу можна визначити згідно рівняння системи (див. п.3.6):
,
(4.1)
або
,
(4.2)
де
– втрати на оптичне узгодження,
вихідна потужність передавального
блоку, яка в першому наближенні дорівнює
потужності лазерного діоду
,
– максимальна чутливість приймального
блоку, яка в першому наближенні дорівнює
мінімальній потужності
,
яку може зафіксувати фотоприймач,
– затухання сигналу в атмосфері в дБ.
Для максимального (допустимого) затухання маємо співвідношення:
,
(4.3)
При цьому, в першому наближенні (див. п. 3.6):
,
(4.4)
де
– площа вхідного отвору приймального
об’єктива,
– дальність зв’язку,
– розбіжність світлового пучка.
Отже величина допустимого затухання може бути отримана з врахуванням співвідношеннями 4.2 та 4.3.
З іншого боку з попереднього розгляду відомо співвідношення:
,
(4.5)
де
– товщина розсіючого шару атмосфери
(дистанція зв’язку);
(для видимого діапазону довжин хвиль
(в тому числі і в нашому випадку 1),
=0.5
мкм,
– метеорологічна дальність видимості
(МДВ).
З попереднього
розгляду ми встановили, що
.
Отже в кінцевому випадку маємо співвідношення:
.
(4.6)
При цьому затухання
в дБ –
.
Отже
.
(4.7)
4.2. Встановлення відповідності між допустимим затуханням та критичною (мінімально допустимою) мдв
Відповідно до
співвідношення 4.7. критичне (мінімальне)
значення МДВ
визначається співвідношенням:
.
(4.8)
4.3. Розрахунок імовірності виникнення погодних умов, коли мвд менша ніж
Зрозуміло,
що величина МДВ
випадкова величина, яка залежить від
пори року, доби та конкретної місцевості.
Одним з методів
визначення закону розподілу
є вимірювання і статистична обробка
отриманих значень. Такі дані були
отримані та опубліковані в [1-5, після
рисунку 4.1]. В таблиці 4.1 надані отримані
величини середнього значення
і її середньоквадратичне відхилення
на основі спостережень МДВ для Москви
(1972-1981 р.) і Одеси (1969-1982 р.) для всіх місяців
року.
Більш “свіжі” статистичні дані, отримані на російському підприємстві НДІ Прецизійного Приладобудування за період с вересня 1998 р. по серпень 1999 р., добре узгоджуються з отриманими раніше результатами.

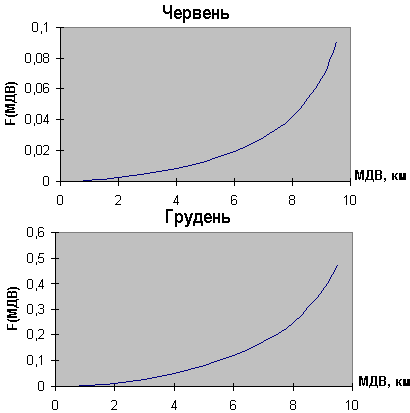

Імовірнісні розподіли (Закони розподілу ) МДВ по Москві, отримані за допомогою статистичної обробки вимірів для найбільш сприятливого місяця (червень) і найменш сприятливого (грудень) надані на рис. 4.1.
Таблиця 4.1
Місяць |
Москва |
Одеса |
||
|
|
, км |
, км |
, км |
Січень |
6.62 |
3.49 |
5.15 |
3.37 |
Лютий |
6.90 |
3.49 |
4.86 |
3.25 |
Березень |
7.11 |
3.61 |
5.58 |
3.40 |
Квітень |
8.28 |
3.12 |
7.12 |
3.22 |
Травень |
9.01 |
2.41 |
7.98 |
3.93 |
Червень |
9.28 |
2.07 |
8.69 |
2.46 |
Липень |
8.89 |
2.51 |
8.72 |
2.42 |
Серпень |
8.72 |
2.69 |
8.91 |
2.69 |
Вересень |
8.22 |
3.07 |
8.36 |
2.69 |
Жовтень |
7.97 |
3.25 |
7.19 |
3.24 |
Листопад |
6.84 |
3.63 |
5.84 |
3.46 |
Грудень |
6.16 |
3.70 |
5.47 |
3.25 |
Середньорічне |
7.83 |
3.30 |
7.00 |
3.36 |
Рис. 4.1
З аналізу даних випливає, що закони розподілу дійсно залежать від багатьох факторів. Більш того різняться середні величини МДВ різняться також досить сильно. Так ця величина в Москві відрізняється від такої величини в Одесі на 12%. Разом з тим відповідні дисперсії різняться лише на 2%.
Відомо, що імовірність
того, що випадкова величина
знаходиться в інтервалі
визначається співвідношенням:
.
(4.9)
При цьому, в нашому
випадку
,
тобто імовірність нульової МДВ рівна
нулю.
Відповідно 4.9 трансформується до вигляду:
.
(4.10)
Отже для того щоб
визначити відповідну імовірність
необхідно знати повністю визначену
функцію розподілу
,
або густину розподілу імовірності
.
Зауважимо, що при
цьому необхідно знати також параметри
розподілу або густину розподілу такі
як середню МДВ
та дисперсію
.
В [1-5, після рисунку 5.1] встановлені аналітичні закони розподілу МДВ. Так, розподіл МДВ (у сякому разі для Москви) найкращим чином аппроксимується бета-розподілом:
,
(4.11)
де
– гамма-функція;
,
– параметри
розподілу;
– середнє значення МДВ;
– середньоквадратичне відхилення МДВ.
