Стационарные устройства для очистки стрелочных переводов

Для своевременной и быстрой очистки стрелочных переводов от снега применяют различные стационарные пневматические, элек­трические и газообогревательные устройства. Наибольшее распро­странение получили пневмообдувочные устройства с дистанцион­ным управлением, разработанные институтом "Гипротранссигнал-связь":

• однопрограммные с шаговой системой управления, обеспечивающие поочередную очистку стрелок в заданном режиме работы, используемые на крупных станциях в рай­онах слабой заносимости;

• многопрограммные с блочной системой управле­ния, используемые на крупных станциях с интенсивной по­ездной и маневровой работой, расположенных в районах средней и сильной заносимости;

• пневмоочистительные устройства с малыми ком­прессорами на промежуточных станциях, а также для оди­ночных удаленных стрелок.

Устройства автоматической пневмоочистки стре­лок включают:

• специальную арматуру — трубы с соплами, направляю­щими сжатый воздух в пространство между остряком и рам­ным рельсом;

• электропневматические клапаны, управляющие подачей воздуха к отведенному остряку;

• аппаратуру дистанционного управления, монтируемую в помещении поста электрической централизации или стрелоч­ного поста;

• пусковую аппаратуру, устанавливаемую на пульте управ­ления стрелками;

• компрессорные установки.

К устройствам шланговой ручной обдувки относятся: возду-хоразборные колонки с разобщительными кранами, устанавли­ваемые у стрелочных переводов, и гибкие шланги длиной 10—15 м с наконечником.

Продолжительность очистки стрелки

t₀ =60 PV/n_c Q_c , (4.19)

где Р — разность между допускаемыми верхним и нижним пре­делами давлений в воздушной магистрали (0,13—0,21 МПа);

V— вместимость воздухосборочной и воздухопроводной сети, м³ (для одной компрессорной установки — 1 м³);

п_с — число одновременно очищаемых стрелок;

Q_c — расход воздуха через сопла арматуры одной стрелки, м³/мин (при арматуре из 11 сопел на один остряк, на одну очистку простран­ства между остряком и рамным рельсом расходуется 1,0—1,2 м³/мин).

Продолжительность t_И восстановления давления после очист­ки, или интервал между очистками

t_И=PV/ n_K Q_K (4.20)

где n_K — число компрессоров; Q_K — подача компрессора, равная 0,385-0,5 м³/мин. Продолжительность цикла (очистка + интервал между очист­ками)

t_П = t_О + t_И

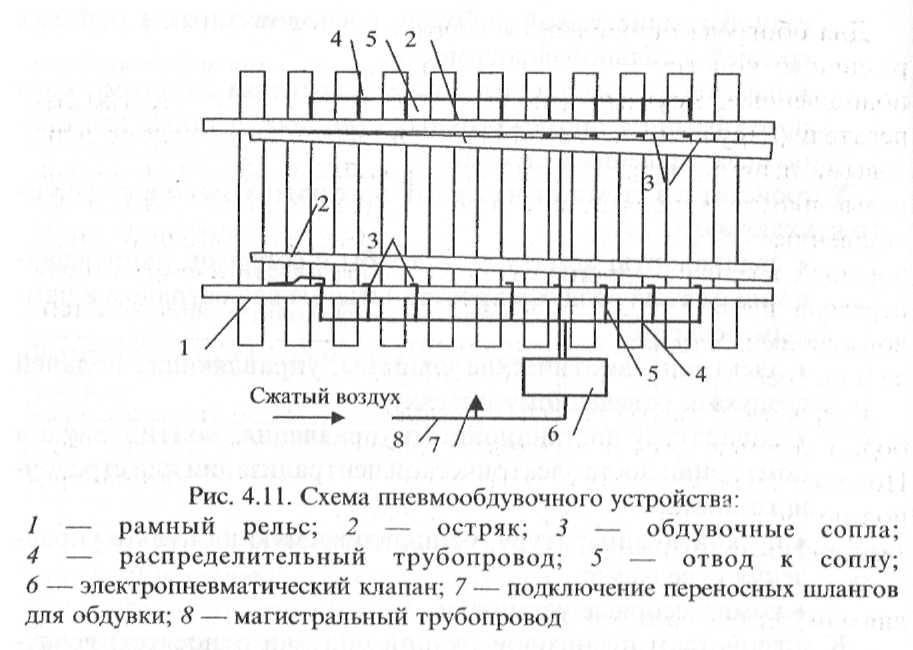

Схема такого пневмообдувочного устройства приведена на рис. 4.11.

Практика показала, что пневмообдувочные устройства удов­летворительно очищают стрелки от снега лишь в районах с суровыми зимами.

В районах, где преобладают оттепели, выпадает мокрый снег, более эффективными являются электрические и газообогре­вательные устройства.

Для обогрева стрелок применяют электронагреватели различных конструкций. Наиболее распространены стержневые и подошвенные. Круглые однопроводные стержжьыс эдокгродм-реватели (наружный диаметр 16 мм) применяют на участках с рель­совыми цепями, питающимися током частотой 25—75 Гц, стерж­невые плоскоовальные двухпроводные (сечением 6x12 мм) и по­дошвенные — на всех участках. Стержневые нагреватели, устанав­ливают с внешней стороны рамного рельса под упорками в месте перехода шейки в подошву. Между упорками ставят экраны с теп­лоизоляцией. Упорки для пропуска, стержневого электронагревате­ля в нижней части имеют специальную выкружку.

Стержневой электронагреватель должен иметь возможность сво­бодно перемещаться относительно рамного рельса при нагреве. Подошвенные нагреватели устанавливают в межшпальном ящике под подошву рамного рельса, к которой они крепятся двумя ме­таллическими скобами.

Электрические обогревательные устройства для очистки стрелок представляют собой стальные цельнотянутые трубки, внутри которых помещаются спираль накала из нихро-мовой проволоки и масса электрического изолятора (окиси маг­ния). При пропуске тока по спирали выделяется тепло, необходи­мое для растапливания снега и испарения образовавшейся влаги.

Отбор мощности осуществляется от продольных линий энер­госнабжения или местных источников через понижающие под­станции.

В систему электрообогрева входят: кабельные сети пи­тания и управления устройствами; шкафы с разделительными трансформаторами и пусковой аппаратурой; электронагреватели; пульты дистанционного управления, устанавливаемые в помеще­ниях дежурного по станции. Шкафы располагают рядом с обогре­ваемыми стрелками. К одному шкафу в зависимости от мощнос­ти разделительного трансформатора может подключаться до 6 стре­лок. Автоматы контроля изоляции на участках с рельсовыми це­пями, питающимися током частотой 50 Гц, отключают систему обогрева при утечке из нее тока свыше 10 мА, на остальных учас­тках - свыше 40 мА.

Обычно реализуется следующая схема электро­обогрева.

Посредством мачтового разъединителя электроэнергия подает­ся к понижающему трансформатору. Ток напряжением 220 В по распределительной сети идет к шкафам управления. По команде с пульта электрообогрев включается или отключается. Контроль электроизоляции в системе питания электрообогревателей осуще­ствляется специальным прибором.

Электрический обогрев стрелок экономически целесообразен в районах, где имеется достаточно электроэнергии. В местностях, располагающих достаточным количеством природного газа, бо­лее эффективным является газовый обогрев стрелок.

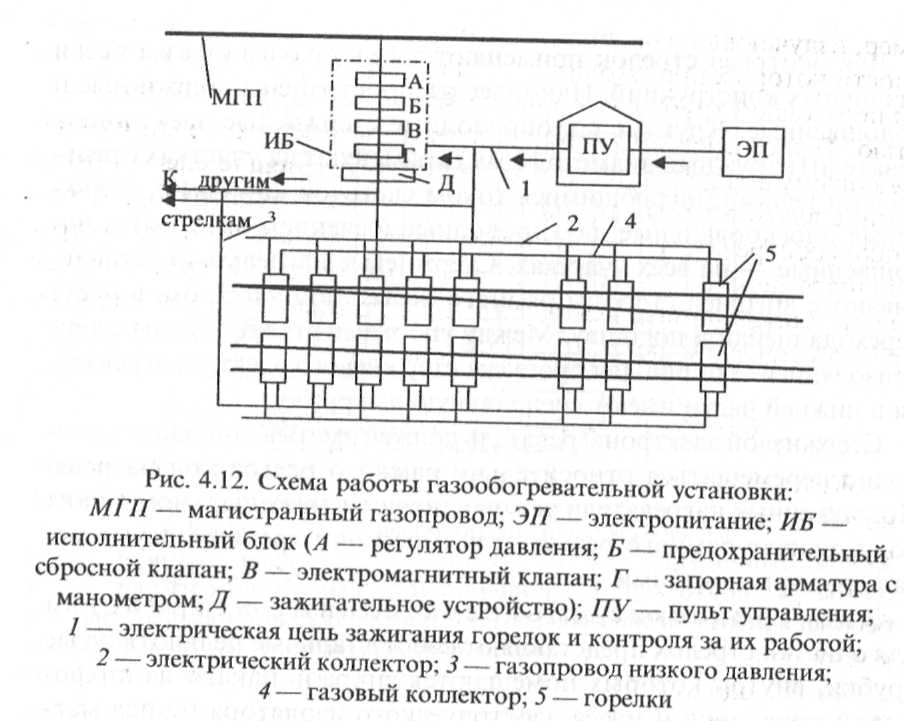

Установка газового обогрева стрелок состоит из двух основных частей: газообогревательного аппарата и подводящей газ сети (рис. 4.12).

В качестве газообогревательного аппарата служит излучающая газовая горелка, состоящая из всасывающей и смесительной ка­мер, излучающей головки с керамическими плитками, на поверх­ности которых происходит сгорание газа, ветрозащитной камеры и переходной трубки, соединяющей горелку с газопроводящей се­тью. Тепло передается металлическим элементам стрелки и окру­жающему воздуху, при этом обеспечивается таяние снега и испа­рение влаги в пределах зоны рамных рельсов и остряков. Число таких обогревателей определяется расчетом и зависит от типа стре­лочного перевода, марки крестовин, мощности обогревательных элементов и климатических условий. В среднем на стрелочный пе­ревод устанавливаются 10—12 обогревателей.
