3.5.Расчет первичных отстойников.
Выбор типа отстойников зависит от пропускной станции, расположения грунтовых вод и характеристики грунтов. Несмотря на близкое залегание уровня грунтовых вод и расхода ст. вод, идущих от города до станции Q=42262, в которой больше 15000 /сут, в качестве первичных отстойников приняты горизонтальные. В горизонтальном отстойнике имеется рабочая и осадочная часть.
Рис. 4. Схема первичного отстойника
1 – подводящий трубопровод; 2 – илоскреб; 3 – иловая труба; 4 – полупогружные доски; 5 – отводящий трубопровод.

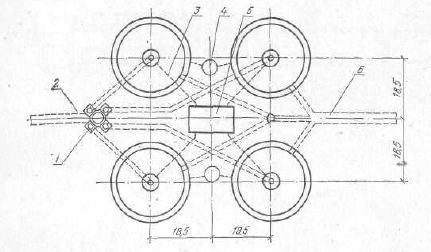

Рис. 5. Схема компоновки первичных отстойников.
1 – распределительная чаша; 2 – подводящий трубопровод; 3 – трубопровод сырого осадка; 4 – жиросборник; 5 – насосная станция; 6 – отводящий трубопровод
Определяем длину отстойника:
где К – коэффициент учитывающий тип отстойника и конструкции водораспределительных водосбросных устройств. Для радиальных отстойников К = 0,5;
u0 – гидравлическая крупность частиц взвеси, мм/с:
где H – глубина проточной части отстойника, м( Н = 3 м);
α – коэффициент, учитывающий влияние температуры воды на ее вязкость; α = 1,21
T – продолжительность отстаивания в цилиндре со слоем воды 500 мм, соответствующая заданному эффекту осветления(Т=1500с)
n– коэффициент зависящий от свойства взвеси(n=0.25);
ω – вертикальная составляющая скорости движения воды в отстойнике: ω = 0,03 мм/с (для средней расчетной скорости в сечении на половине радиуса проточной части отстойника υ = 10 мм/с).
Определяем отношение длины отстойника к глубине:
Принимаем ширину отстойника 9 м.
Определяем число отстойников:
Проверяем правильность выбора скорости:
Определяем объём иловой камеры при условии, что осадок удаляется из неё механизированным способом и накапливается за 8 часов работы:
где Q – средний часовой расход сточных вод за 8 ч: Q = 2454 м3/ч (с 8 по 16 ч);
Р – влажность удаляемого осадка: Р=94% при самотечном удалении осадка;
Определяем объём илового приёмника:
3.6.Расчет аэротенков
Исходные данные:
БПКполночищенной сточной воды LT=15 мг/л
БПКполнотстоянной сточной воды Len=217,8 мг/л
Приток сточной воды Q=42262.5 /сут
t = 120C
Аэротенки проектируются с регенераторами, т.к. БПКполн отстоянной сточной жидкости превышает 150 мг/л.
Расчет аэротенков с регенераторами выполняется в соответствии с приложением 4 СНиПа 2.32.74

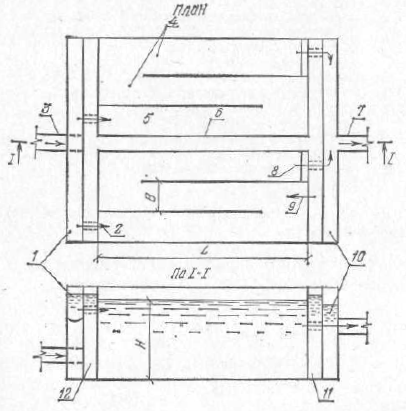

Рис. 6. Схема аэротенка-вытеснителя
1 – канал циркуляционного активного ила; 2 – циркуляционный активный ил; 3 – сток от первичных отстойников; 4 – собственно аэротенк; 5 – регенератор; 6 – соединительный канал; 7 – иловая смесь на вторичные отстойники; 8 – очищенная вода; 9 – сырая вода; 10 – канал биологически очищенных сточных вод; 11 – нижний канал сырой воды; 12 – верхний канал сырой воды.
Высчитываем продолжительность аэрации смеси сточной воды и циркуляционного ила в аэротенке
где
–
доза ила в аэротенке. Рекомендуется
принять
= 1,5 г/л.
Таким образом
Рассчитаем дозу циркуляционного ила:
где aрег – доза ила в регенераторе. Рекомендуется принимать aрег = 4 г/л.
Продолжительность окисления снятых загрязнений
где Sл – зольность ила в долях единицы, принимаемая равной 0,3; ρ – средняя скорость окисления загрязнений, для бытовых сточных вод принимается ρ = 19 мг/(г∙ч)
Продолжительность регенерации циркуляционного ила
Объем собственно аэротенка
где Q – средний часовой приток сточных вод в течение суток при общем коэффициенте неравномерности Кобщ ≤ 1,25 и средний часовой приток сточных вод за время аэрации при Кобщ> 1,25. Т.к. Кобщ = 1,6, определяем средний часовой приток сточных вод за время Т0= 11,83 ч (12 ч) в часы максимального притока с 8 до 20.
Объем регенератора
Общий объем аэротенка с регенератором
Расчетная продолжительность обработки воды
Рассчитанную продолжительность Т = 6,2 ч сравниваем с получаемой по формуле
где
Значения Т, вычисленные по обеим формулам, почти совпадают, что отвечает требованию.
Исходя из условия W:Wp=15213,3:5851,26=2.6≈3
Принимаем трёхкорридорный (n=3) аэротенк, один корридор из которых идёт на регенератор.
Принимаем аэротенк типа А-3-4,5-3,2 с шириной коридора B = 4,5 м и рабочей глубиной Н=3,2 м.
Исходя из пропускной способности очистной станции Q=42262.5, принимаем 8 секций, тогда объем секции :
Wc=42262.5:8=5282,5 м3.
Длина одной секции:
Площадь одного коридора аэротенка
Удельный расход воздуха в аэротенке
где Z – удельный расход кислорода на 1 мг снятой БПКполн, мг/мг; для полной очистки Z = 1,1;
К1 – коэффициент, учитывающий тип аэратора, К1 = 1,91;
К2 – коэффициент, зависящий от глубины погружения аэратора, К2=2,17;
n1 – коэффициент, учитывающий температуру сточных вод(n1 =0,96)
– коэффициент,
учитывающий отношение скорости переноса
кислорода в иловой смеси к скорости
переноса его в чистой воде. Для бытовых
сточных вод
;
-
средняя концентрация кислорода в
аэротенке: С = 2 мг/л;
-
растворимость кислорода воздуха в воде,
мг/л:
где
- растворимость кислорода воздуха в
зависимости от температуры и давления:
Таким образом
Интенсивность аэрации
Прирост ила в аэротенке при очистке бытовых сточных вод определяется по формуле
