61. Спаренная работа стрел.

П

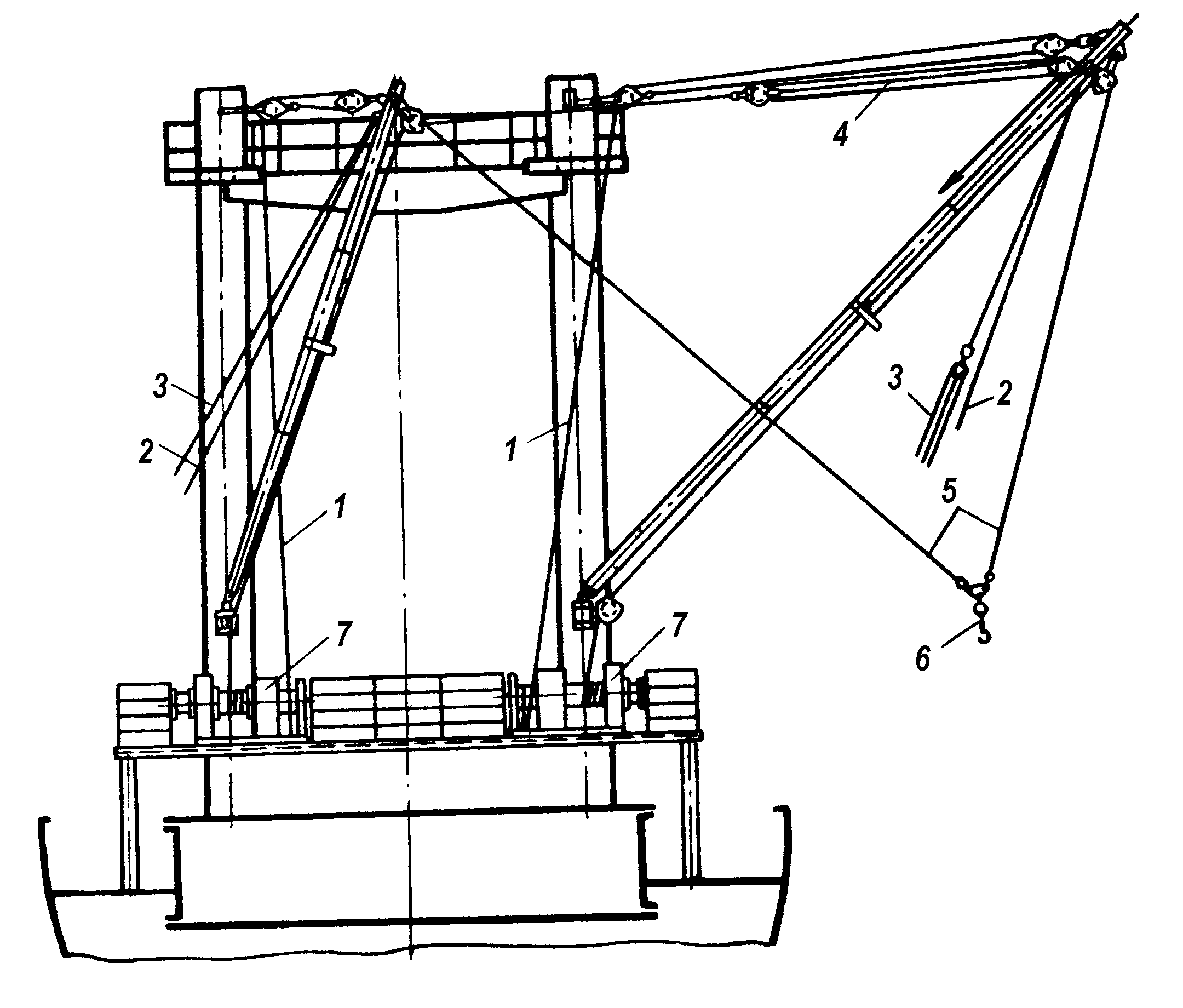

Рис.6.31. Схема спаренной работы легких стрел.

1 – топенант; 2 – контроттяжки; 3 – оттяжки; 4 – топрик-тали; 5 – шкентели; 6 – гак; 7 – лебедки.

ри спаренной работе легких стрел “на телефон” полностью механизирован процесс погрузки и выгрузки, что уменьшает цикл до 35-40с., уменьшает раскачивание груза. При работе на телефон одна стрела устанавливается над причалом (“береговая”), а вторая – над трюмом (“трюмная”). Положение стрел закрепляется оттяжками и топрик-талями (соединяющими ноки двух стрел). При спаренной работе в оттяжках возникают значительно большие усилия, чем при одиночной работе. Поэтому, обязательно заводятся контр-оттяжки, которые имеют значительно большую прочность.

Также и в шкентелях могут возникнуть значительно большие усилия, чем при одиночной работе. Поэтому грузоподъемность при спаренной работе стрел уменьшается примерно на 30%. При погрузке груза шкентелем береговой стрелы груз поднимается выше фальшборта, затем подтягивается шкентель трюмной стрелы и послабляется шкентель береговой так, чтобы груз перемещался горизонтально до люка судна. Затем на шкентеле трюмной стрелы груз спускается в трюм (при послабленном шкентеле береговой стрелы). При выгрузке операции проводятся в обратном порядке. В случае спаренной работы стрел груз в трюме приходится растаскивать вручную или с помощью трюмной механизации. Такая система работы устраивала всех, пока раскрытие судов было малым (малая площадь люка по отношению к площади трюма).

С увеличением раскрытия судов для повышения производительности и механизации грузовых работ потребовались грузовые устройства, способные укладывать груз в любую точку трюма. Одним из таких устройств являются краны.

62. Тяжеловесная стрела. Двухтопенантные и механизированные стрелы.

Тяжеловесная грузовая стрела

В практике перевозки достаточно часто встречаются грузы более 10 – 30 т.

Однако количество этих грузов на судне обычно не велико. Поэтому устанавливать дорогие и тяжелые краны соответствующей грузоподъемности не целесообразно. Для этих грузов обычно предусматривают тяжеловесные грузовые стрелы (г/п > 10 т), даже если для перевозки легких грузов установлены краны. Грузоподъемность тяжеловесных грузовых стрел достигает 600 т., и даже 1300 т.

Тяжеловесная грузовая стрела отличается по конструкции от легкой тем, что опирается шпоромне на мачту, а на отдельный фундамент; подъем груза, изменение вылета, поворот стрелы осуществляется отдельными лебедками через многошкивные тали – гини. Таким образом, работа стрелы полностью механизирована для того, чтобы опускать (поднимать) в любую заданную точку трюма (люка) без перемещений «вручную» внутри трюма.

В настоящее время обычно используется двухтопенантное вооружение стрел, которое позволяет отказаться от одной лебедки и оттяжек. Изменение вылета и поворот таких стрел осуществляется двумя топенантами (подъем и опускания стрелы при одновременном изменении длин топенантов, а поворот осуществляется, если один топенант укорачивается, а другой – удлиняется),

По аналогичной схеме в настоящее время выполняется оснастка легких

стрел, что позволяет сочетать преимущества кранов и стрел (погрузка в любую точку трюма (люка), механизированы все операции, возможность работать на рейде при волнении, простота и дешевизна конструкции).

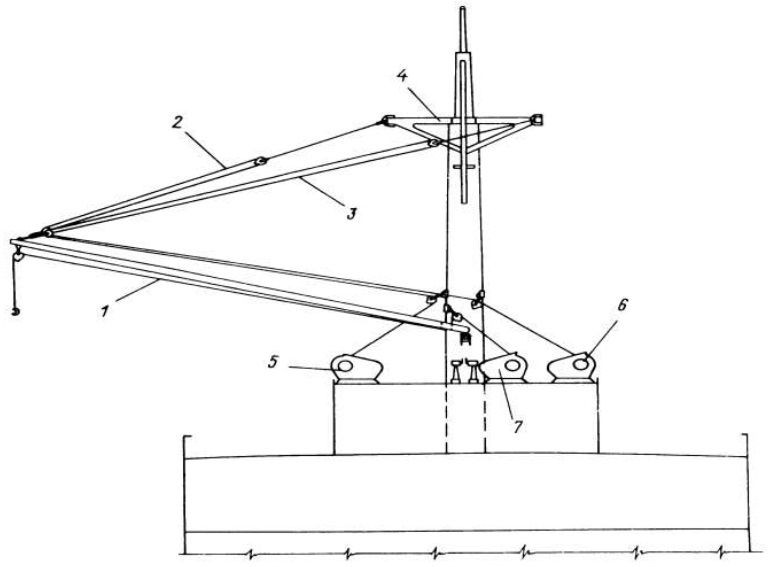

Схема грузовой стрелы с двойным топенантом (система Халена):

1 – грузовой шкентель; 2, 3 – топенанты; 4 – салинг; 5, 6 – топенантные лебедки; 7 – грузовая лебедка
