58. Типы шлюпбалок.

Шлюпбалка — устройство для спуска шлюпки с борта корабля (судна) на воду и подъёма её на борт. При этом каждую шлюпку обслуживает две шлюпбалки, чем обусловлено частое использование термина во множественном числе. Виды шлюпбалок:

Горизонтальные шлюпбалки

Горизонтальные (склоняющиеся, гравитационные, скатывающиеся или шарнирные) шлюпбалки вываливаются под действием массы, собственной и шлюпки, после отдачи найтовых, походного стопора и ленточного тормоза лебёдки. С приходом шлюпбалки в горизонтальное положение стопоры на подвесках выходят из зацепления с крюком на ноке стрелы и шлюпка под действием силы тяжести опускается на воду. Подъём шлюпки производится в обратном порядке с помощью лебёдки, имеющей электрический (основной) и ручной (аварийный) приводы. Преимуществом такой конструкции является то, что шлюпки могут хранится на высоко расположенных палубах и далеко от борта; недостатком — зимой, вследствие обмерзания направляющих станин перед спуском шлюпки на воду возможно потребуется скалывание с них льда.

Заваливающийся шлюпбалки

Конструкция заваливающийся (откидной) шлюпбалки обеспечивает вываливание и заваливание специальными винтовыми и зубчатыми устройствами. Зачастую шлюпбалки такой конструкция применяется на малых кораблях и судах. Недостаток всех, кроме серповидной, заваливающихся шлюпбалок состоит в том, что расстояние между их парой должно превышать длину обслуживаемой ими шлюпки, что неизбежно влечёт нерациональное использование площадей шлюпочной палубы.

Поворотные шлюпбалки

Поворотные шлюпбалки представляют собой пустотелые стальные изогнутые сверху балки, которые могут свободно поворачиваться в двух подшипниках (верхнем — опорном катке и нижнем — подпятнике) на 360° вокруг своей продольной оси. Верхние концы шлюпбалок соединены между собой тросом-топриком облегчающим их одновременный поворот. Процесс спуска/подъёма шлюпки сложен, требует много времени и состоит в поочерёдном развороте каждой шлюпбалки и выводе за борт сперва кормы, а затем носа и шлюпки. Недостатком такой конструкции шлюпбалки является ограниченный вылет, не обеспечивающий спуск шлюпки при крене на противоположный борт более 10—15°.

Спуск должен обеспечиваться со стороны поднятого борта при крене 25°и дифференте 10°. Скорость спуска должна регулироваться тормозом лебедки, а подъем шлюпки обычно осуществляется с помощью электропривода.

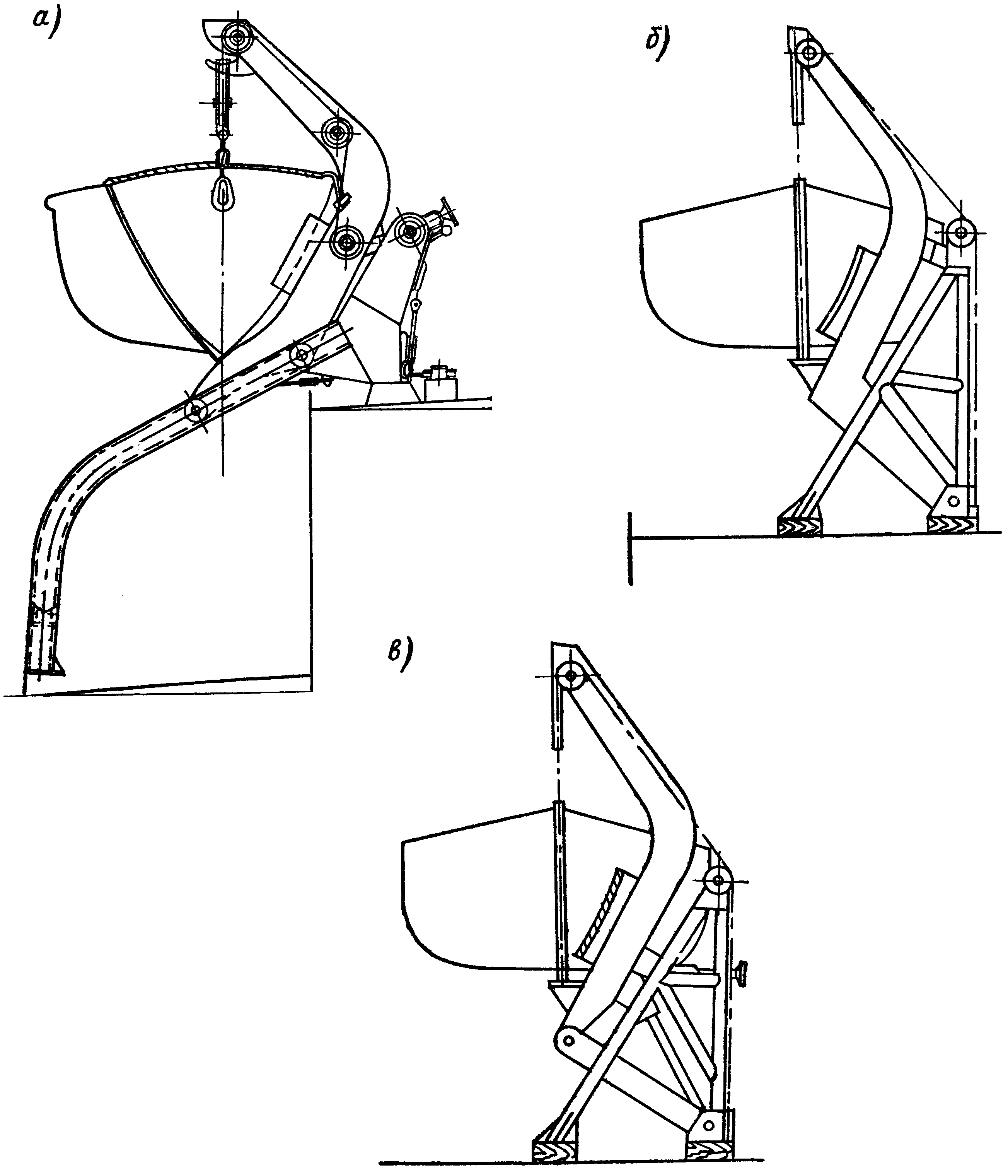

Р ис. 6.28. Типы гравитационных шлюпбалок: а – скатывающаяся; б – одношарнирная; в – двух шарнирная.

59. Танкерные спасательные шлюпки.

Аварии нефтеналивных судов часто связаны с образованием на воде зоны горения. Поэтому танкеры снабжаются огнезащитными спасательными шлюпками, в которых обеспечена защита людей от огня, дыма и высокой температуры. С этой целью закрытые шлюпки оборудуют системами воздухоснабжения и водяного орошения, а также термоизоляцией. Это обеспечивает надежную защитуТанкерные спасательные шлюпки должны обеспечить эвакуацию экипажа танкера через разлитые и загоревшиеся нефтепродукты.

Для этого спасательная шлюпка должна выдерживать не менее 10 минут температуру 1200°С. Поэтому эти шлюпки моторные закрытого типа, стальные с хорошей изоляцией, а также предусматривается орошение шлюпки забортной водой. Скорость шлюпки должна быть не менее 6 узлов. Для дыхания людей, работы двигателя, создания подпора воздуха (для исключения попадания дыма) предусмотрен запас сжатого воздуха в баллонах.

Для того, чтобы член экипажа не оставался на судне во время спуска шлюпки, предусмотрено управление спуском из самой шлюпки. Для исключения перегрева шлюпки во время спуска должно быть предусмотрено орошение судном зоны спуска.

Кроме того, в подобных шлюпках люди защищены от непогоды и низкой температуры, что уменьшает вероятность гибели людей.

60. Конструкция и такелаж легкой грузовой стрелы.

Грузовая стрела является одним из самых древних грузовых устройств. В настоящее время грузовые стрелы усовершенствованы и успешно конкурируют с другими видами грузовых устройств.

К легким грузовым стрелам относятся стрелы грузоподъемностью не более 10т. Наиболее простая конструкция одиночной легкой грузовой стрелы показано на рис. 6.30.

Стрелы имеют ряд преимуществ: просты и дёшевы, допускают работу малоквалифицированным персоналом, возможна работа на рейде при небольшой качке. Однако у такой стрелы есть недостатки: стрелу с грузом можно поворачивать оттяжками, но часто нельзя изменить вылет стрелы с грузом, так как на топенанте (с помощью которого изменяется вылет) нет соответствующей лебедки. Вылет стрелы можно изменять без груза с помощью турачки лебедки через канифас-блоки, поворот вручную с помощью оттяжек, подъем – лебедкой. Это приводит к тяжелой и малопроизводительной работе с грузами (цикл 4-5 мин). Поэтому такая система в настоящее время используется только для погрузки снабжения, запчастей, провизии и т.д.

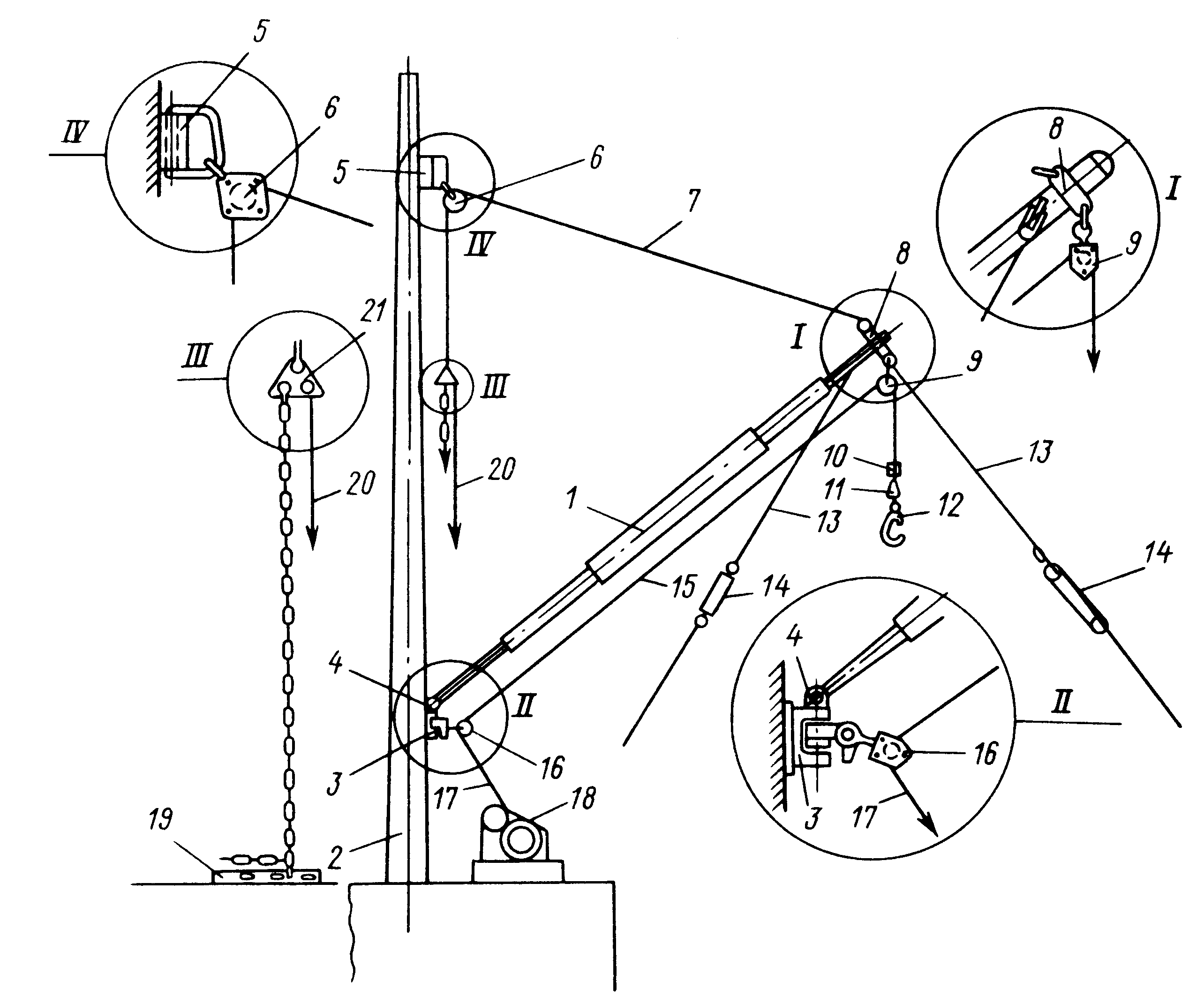

Рис.6.30. Грузовая стрела.

1 – стрела; 2 – мачта; 3 – башмак шпора; 4 – вертлюг шпора; 5 – обух топенанта; 6 – блок топенанта; 7 – топенант; 8 – обух нока; 9 – грузовой блок; 10 – противовес; 11 – вертлюг; 12 – гак; 13 – оттяжка; 14 – тали оттяжки; 15 – грузовой шкентель; 16 – направляющий блок; 17 – конец к лебедке; 18 – грузовая лебедка; 19 – палубный обух топенанта; 20 – конец к канифас-блоку; 21 – треугольное звено.
