54. Классификация руля по сечению, по положению оси вращения, по методу подвеса.

По сечению рули делятся на пластинчатые и обтекаемые. Обтекаемый руль - пустотелый в сечении имеет каплевидную форму, улучшает управляемость, увеличивает КПД винта, обладая собственнойплавучестью, уменьшает нагрузку на подшипники. Из-за этих преимуществ практически все морские суда имеют обтекаемые рули.

В зависимости от расположения оси вращения различают балансирные, небалансирные и полубалансирные рули. Ось вращения балансирного руля проходит через перо руля, а небалансирного — совпадает с передней кромкой пера. У полубалансирного руля в нос от оси вращения выступает только нижняя часть пера. Момент сопротивления повороту балансирного или полубалансирного руля меньше, чем небалансирного, и соответственно меньше требуемая мощность рулевой машины.Простой двухопорный небалансирный руль сверху закрыт листовой диафрагмой и литой головкой, имеющей фланец для соединения руля с баллером и петлю под верхнюю штыревую опору. В петлю рудерпоста вставляют бакаутовые, бронзовые или другие втулки.Недостаточная жесткость нижней опоры балансирных рулей часто становится причиной вибрации кормы судна и руля. Этот недостаток отсутствует у балансирного руля со съемным рудерпостом (см. рис. 1, в). В перо такого руля вмонтирована труба, через которую проходит съемный рудерпост. Нижний конец рудерпоста закрепляют конусом в пятке ахтерштевня, а верхний крепят фланцем к ахтерштевню. Внутри трубы устанавливают подшипники. Рудерпост в местах прохождения через подшипники имеет бронзовую облицовку. Крепление руля к баллеру — фланцевое.

По методу крепления к корпусу судна - обыкновенные, подвесные и полуподвесные.

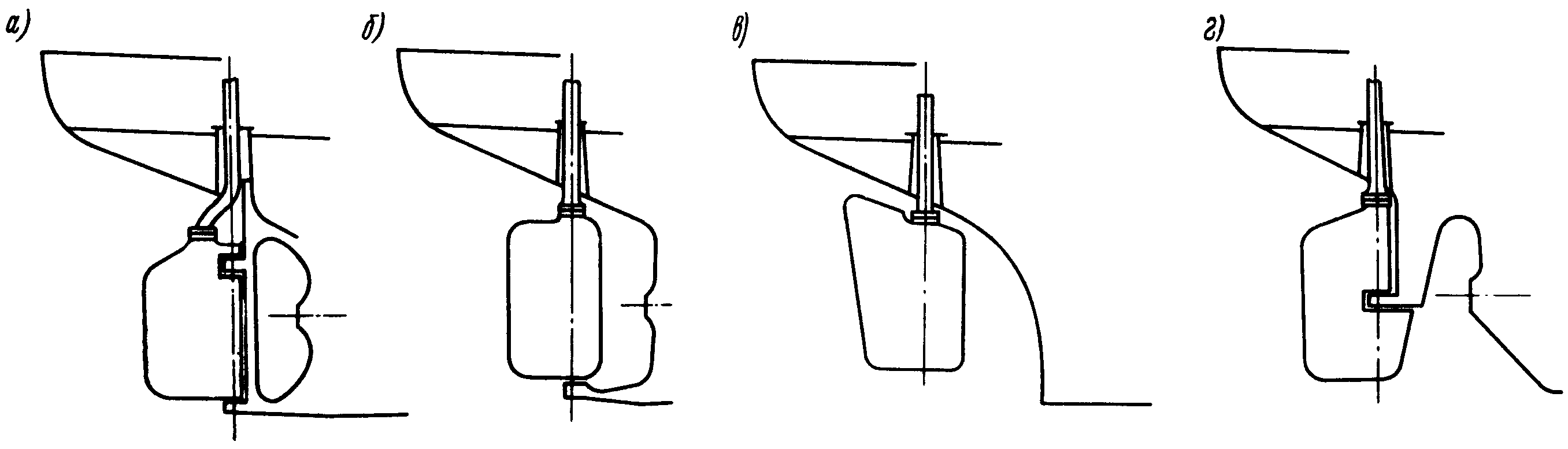

Рис. 6.19.Основные типы рулей: а – обыкновенный небалансирный; б – балансирный; в – балансирный подвесной; г – полубалансирный полуподвесной.

55. Рулевые приводы и рулевые машины.

Рулевое устройство должно иметь приводы: главный и вспомогательный, а при их расположении ниже грузовой ватерлинии дополнительный аварийный, размещенный выше палубы переборок. Вместо вспомогательного привода допускается установка сдвоенного главного, состоящего из двух автономных агрегатов. Все приводы должны действовать независимо друг от друга, но, как исключение, допускается наличие у них некоторых общих деталей. Главный привод должен работать от источников энергии, вспомогательный может быть ручным.

Конструкция привода руля зависит от типа рулевой машины. На судах промыслового флота устанавливают электрические и электрогидравлические рулевые машины. Первые выполняют в виде электродвигателя постоянного тока, вторые — в виде комплекса электродвигатель — насос в сочетании с плунжерным, лопастным или винтовым гидравлическим приводом. Ручные рулевые машины в сочетании с штуртросовым, валиковым или гидравлическим рулевым приводом встречаются только на малых и маломерных добывающих судах.

Рулевой привод связывает баллер руля с рулевой машиной и состоит из румпеля и соответствующей передачи к нему от рулевой машины. Наибольшее применение имеет гидравлический плунжерный привод и рулевая машина с качающимися цилиндрами. Находят применение зубчатосекторный привод(устаревший тип), румпельный и винтовой.

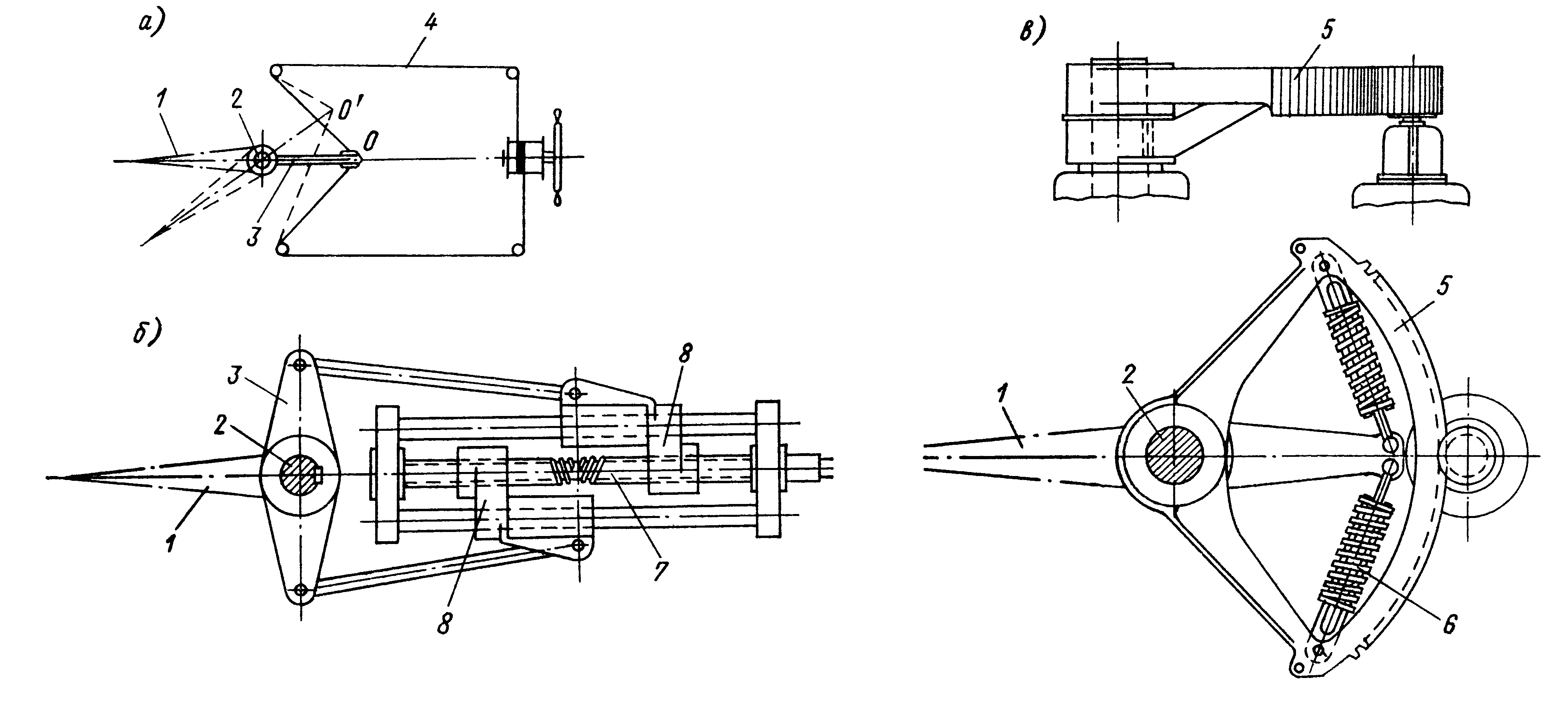

Рулевые приводы: а – румпельный; б – винтовой; в – секторный.1- перо руля; 2- баллер; 3- румпель; 4- штуртрос; 5- зубчатый сектор; 6- пружинный мортизатор;

7-винтовой шпиндель; 8- ползун.

Ручной румпельный привод применяется на катерах. Так как тросы намотаны на барабан в противоположных направлениях, то при вращении штурвала с барабаном один трос удлиняется, а второй укорачивается, что заставляет поворачиваться румпель и руль. Винтовой привод применяется на небольших судах. Так как резьба на шпинделе в районе ползунов противоположного направления, то при вращении шпинделя в одну сторону ползуны сближаются, а при вращении в другую - удаляются друг от друга. Это заставляет поворачиваться румпель и руль.Зубчато-секторный привод раннее достаточно широко применялся. Приводится в движение электромотором через редуктор. В этом приводе румпель как всегда жёстко посажен на баллер, а зубчатый сектор свободно вращается на баллере. Румпель связан с сектором пружинным аммортизатором, что смягчает удары волн передаваемые от пера руля на редуктор. Привод управления рулевой машины связывает штурвал, расположенный в рулевой рубке и рулевую машину. Наиболее распространены электрический и гидравлический приводы.
