47. Якорные механизмы.

Якорные механизмы служат для отдачи якоря и якорной цепи при постановке судна на якорь; стопорения якорной цепи при стоянке судна на якоре; снятия с якоря — подтягивания судна к якорю, выбирания цепи и якоря и втягивания якоря в клюз; выполнения швартовных операций, если нет специально предусмотренных для этих целей механизмов.На морских судах используют следующие якорные механизмы: брашпили, полубрашпили, якорные или якорно-швартовные шпили и якорно-швартовные лебедки. Основным элементом любого якорного механизма, работающего с цепью, является цепной кулачковый барабан-звездочка. Горизонтальное положение оси звездочки свойственно брашпилям, вертикальное – шпилям. У некоторых современных судов (по ряду причин) обычные брашпили или шпили применять нецелесообразно. Поэтому на таких судах устанавливают якорно-швартовные лебедки.

Б

Рис.6.9. Брашпиль электрический (схема).

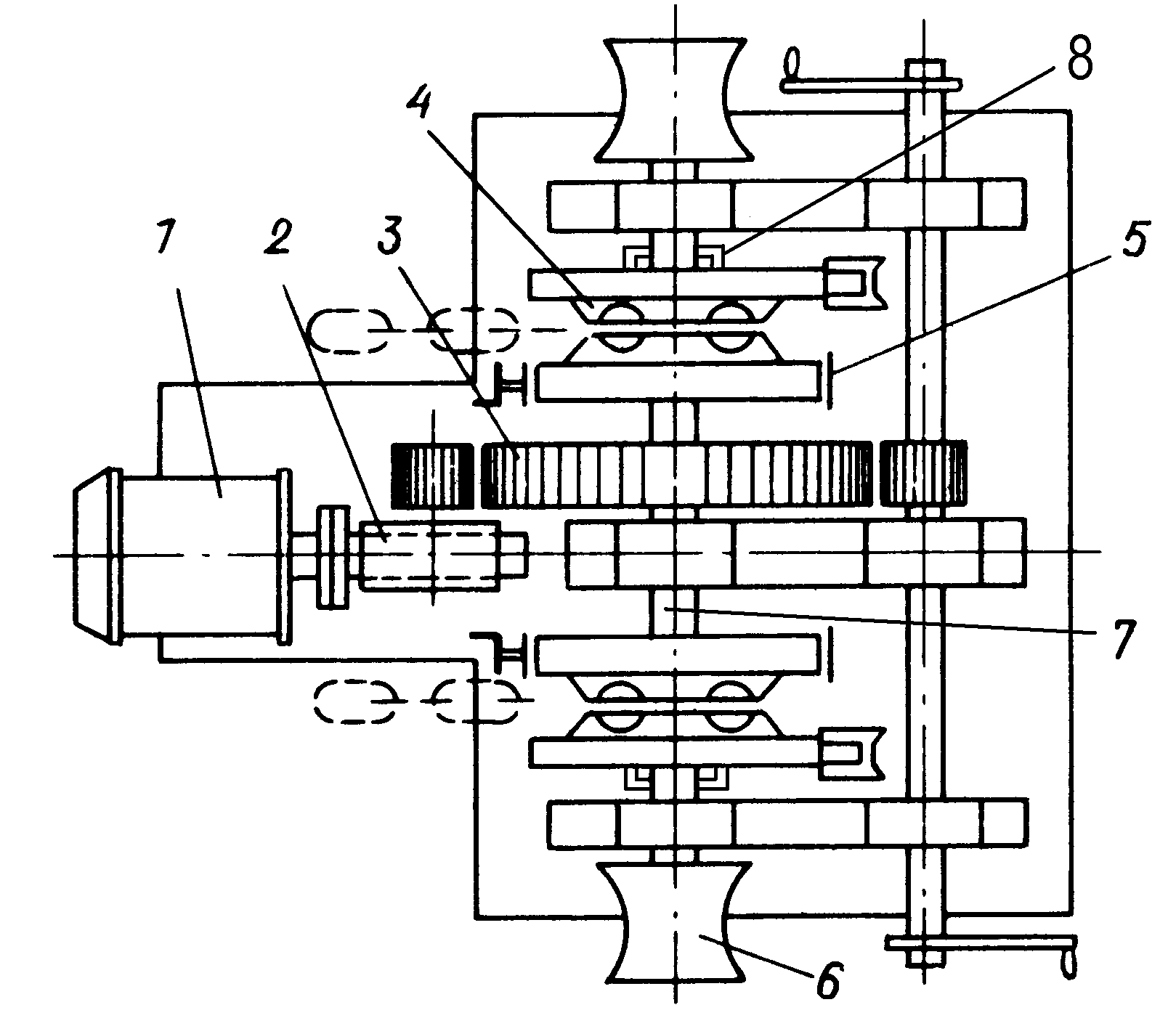

1 – двигатель; 2 – червячный редуктор; 3 – цилиндрические шестерни; 4 – цепная звездочка; 5 – ленточный тормоз; 6 – турачка; 7 – грузовой вал.

рашпильпредназначен для обслуживания одновременно цепей левого и правого бортов. На крупнотоннажных судах применяются полубрашпили, смещенные к бортам. Брашпиль состоит из двигателя, редуктора и размещенных на грузовом валу цепных звездочек и турачек (швартовных барабанов для работы со швартовами). Звездочки сидят на валу свободно и при работе двигателя могут вращаться только тогда, когда они соединены с грузовым валом специальными кулачковыми муфтами. Каждая звездочка снабжена шкивом с ленточным тормозом. Брашпили обеспечивают совместную или раздельную работу звездочек левого и правого бортов. Использование фрикционных муфт позволяет смягчить ударные нагрузки и обеспечить плавное включение звездочек. Отдача якоря на малых глубинах производится за счет его собственной массы и массы цепи. Скорость при этом регулируют при помощи ленточного тормоза брашпиля. На больших глубинах цепь вытравливается с помощью механизма брашпиля. Турачки сидят на грузовом или промежуточном валу жестко и всегда вращаются при включенном двигателе. В носовом якорном устройстве обе звёздочки и швартовные барабаны имеют один привод.

Механизм шпиля обычно разделен на две части, одна из которых, состоящая из звездочки и швартовного барабана, располагаетсяна палубе, а другая, включающая редуктор и двигатель, – в помещении под палубой. Вертикальная ось звездочки позволяет неограниченно варьировать в горизонтальной плоскости направление движения цепи; наряду с хорошим внешним видом и незначительным загромождением верхней палубы - это является существенным преимуществом шпиля. Часто якорный и швартовный механизмы объединяют в одном якорно-швартовном шпиле.

Якорный шпиль.

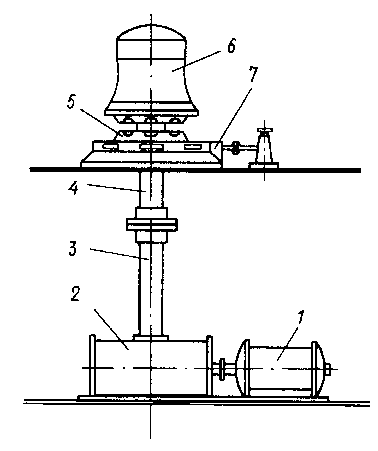

1- электродвигатель; 2- редуктор (червячный); 3 – вертикальный вал; 4- грузовой вал; 5 – цепная звездочка; 6 – турачка; 7 – ленточный тормоз.

Якорно-швартовные лебедки. В настоящее время в якорном устройстве крупнотоннажных судов стали применять якорно-швартовные лебедки с гидравлическим приводом и дистанционным управлением. Эти лебедки компонуются из полубрашпилей и автоматических швартовных лебедок, которые имеют один привод. Якорно-швартовные лебедки могут обслуживать якорное устройство с калибром цепи до 120 мм. Они отличаются высоким КПД, меньшей массой и безопасностью в работе.

Якорные механизмы могут быть с паровым, электрическим или гидравлическим приводом.
