Генератор аналогових сигналів e4428c

Серія так званих "аналогових сигнал-генераторів" (Analog Signal Generator) ESG представлена ​​базовою моделлю E4428C ESG. Зовнішній вигляд приладу з боку передньої панелі представлений на рис. 1.35. Це типовий настільний стаціонарний примтрій, придатний для монтажу в стійку.

Вид на прилад позаду зображений на рис. 1.36. У нижній частині задньої панелі приладу

видно стандартні засоби для підключення додаткових приладів, роз'єм локальної мережі, роз'єм порту RS-232 і ін.. Ряд роз'ємів зверху з'являється при установці в прилад додаткових опцій, що розширюють його можливості.

Прилад має наступні технічні характеристики:

- Діапазон частот синусоїдального сигналу від 250 кГц до 3 або 6 ГГц.

- Дозвіл по частоті 0,01 Гц.

- Рівень сигналу від 136 до 17 дБм до частот в 1 ГГц, до 16 дБм на частотах до 3 GHz і 10 дБм на частотах до 6 ГГц.

- Точність установки рівня від + / - 0,5 до + / - 0,9 дБ (при рівні> 110 дБм).

- Фазовий шум 134 дБc / Гц SSB при зсуві 20 кГц від частоти в 1 ГГц.

- Основні види модуляції: АМ, ЧМ, ФМ і імпульсна.

- Інтерфейси: 10BaseT LAN, GPIB, SCPI і IVI-COM drivers.

Генератор розрахований на генерацію сигналів якщо і не в гранично широкому, то досить широкому діапазоні частот - від діапазону частот середніх хвиль до СВЧ діапазону частот.

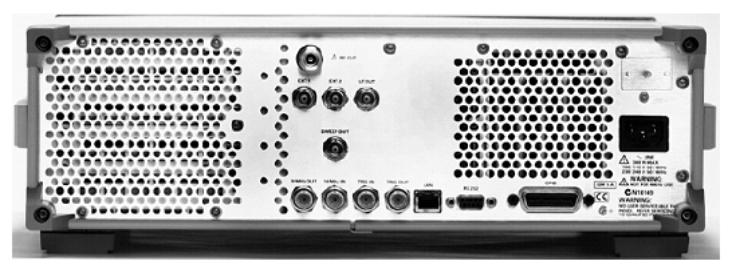

Рис. 1.36. Зовнішній вигляд генератора E4428C ESG ззаду

Рис. 1.35. Зовнішній вигляд спереду генератора E4428C ESG

Генератор аналоговихсигналів n5181c msg

Генератор N5181A MXG служить для генерації радіочастот від 250 кГц до 1, 3 або 6 ГГц.

Зовнішній вигляд приладу спереду зображений на рис. 1.37.

Основні характеристики приладу:

- Частотний діапазон від 250 кГц до 1, 3 або 6 ГГц (можливе розширення вниз до 100 кГц).

- Рівень потужності вихідного сигналу до +13 дБм на частоті 1 ГГц.

- Рівень фазового шуму ≤ 121 дБc / Гц на частоті 1 ГГц і розладі на 20 кГц.

- Час електронного перемикання частоти менше 1,2 мс в режимі SCPI.

- Час перемикання в режимі list менше 900 мкс для частоти і амплітуди.

- Основні види модуляції: АМ, ЧМ, ФМ і імпульсна.

- Інтерфейси: 10BaseT LAN, GPIB, USBB2, SCPI і IVI-COM drivers.

Рис. 1.37. Зовнішній вигляд генератора N5181А MSG

Генератор аналогових сигналів e8663b

Новий радіочастотний генератор E8663B відрізняється широким частотним діапазоном, виключно високим дозволом по частоті (0,001 Гц) і малим рівнем фазового шуму. Зовнішній вигляд генератора цілком традиційний для генераторів фірми Agilent Technologies. Він зображений на рис. 1.38 з боку передньої панелі.

Основні характеристики генератора:

- Частотний діапазон від 100 кГц до 3,2 або 9 ГГц.

- Дозвіл по частоті 0,001 Гц.

- Потужність сигналу на виході від 135 до +22 дБм з роздільною здатністю 0,01 дБм.

- Час встановлення частоти 7 мс, амплітуди 3 мс.

- Одночасна модуляція наступних видів: АМ, ЧМ, ФМ та імпульсна від

двох внутрішніх або зовнішніх джерел.

ЙВМВ  ‡'У  ˚ Т ЛЩ  У, ˚ П ТЛМ'ВБУП ЩЛ  П ˚ Agilent Technologies

- Внутрішні джерела забезпечують сигнали: синусоїдальний, прямокутний

ний, трикутний, пилкоподібний, спіп-сінусоіди, подвійну синусоїду і шум

з рівномірним і Гауссовского розподілу.

- Хитання частоти і рівня сигналу в усіх їх діапазонах зміни.

- Вбудований подвійний функціональний генератор з наступними формами сигналу: синусоїдальна, прямокутна, трикутна, пилообразна і шумова.

- Незалежна пам'ять 14 Мбайт для збереження налаштувань генератора (до
