Функціональні генератори mfg-82 **a фірми matrix

Фірма MATRIX випускає серію аналогових функціональних генераторів. Це порівняно дешеві прилади з помірними технічними характеристиками. Базовою моделлю є генератор MFG-8215A, зовнішній вигляд якого представлений

на рис. 3.37. Заданий загальний діапазон частот перекривається ручкою плавного вимірювання частоти і кнопками, переключаючими діапазони частот. Ставлення максимальної частоти до мінімальної становить мільйон разів!

Технічні дані функціонального генератора MFG-8215A:

- Діапазон частот 0,3 Гц - 3 МГц.

- Два прилади в одному корпусі: функціональний генератор і генератор імпульсів.

- Сигнали: синусоїдальний, пилкоподібний, трикутний і прямокутний.

- Режим хитання частоти від зовнішнього джерела напруги від 1:1 до 100:1.

- Мала нерівномірність АЧХ: менш 0,3 дБ в діапазоні частот 0,3 Гц - 300 кГц і менш 0,5 дБ в діапазоні частот 300 кГц - 3 МГц.

- Регулювання симетрії для пилкоподібних та імпульсних сигналів, інверсія сигналів.

- Генерація сигналів з рівнями мікросхем ТТЛ і КМОП.

- Регульований зсув по постійному напрузі.

- Плавний і двоступінчастий (2Ч20 дБ) атенюатори.

Генератор MFG-8216A поєднує в одному корпусі вже три приладу: функціональний генератор, генератор імпульсів і цифровий частотомір. Зовнішній вигляд приладу зображений на рис. 3.38.

Цифровий частотомір цього приладу має такі характеристики:

- 6 розрядів з максимальною частотою до 100 МГц для внутрішніх і зовнішніх сигналів..

- Стабільність опорного кварцового генератора частотоміра: 0,002% (23 °С ± 5 ° С) після 30 хвилин прогріву.

- Похибка вимірювання частоти: не вище 0,002% ± 1 од. молодшого розряду.

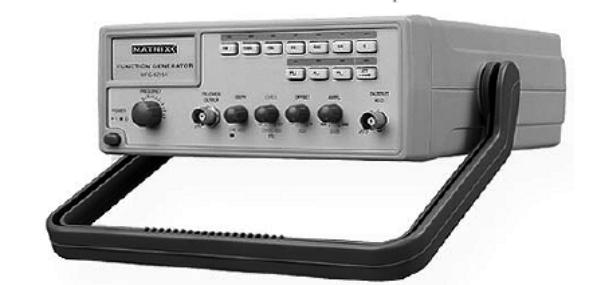

Рис. 3.37. Зовнішній вигляд функціонального генератора MFG-8215A

Генератор MFG-8219A має функції ще одного приладу - генератора качаючої частоти. Ця функція реалізована і в уже описаних приладах, але тільки за

використанні зовнішнього входу для керуючого напруги. Генератор MFG-

8219A реалізує її і від внутрішнього генератора. Зовнішній вигляд генератора показаний на рис. 3.39.

У генератора MFG-8219A є також функції здійснення амплітудної і частотної модуляції. Ці функції характеризуються такими додатковими параметрами:

- Глибина хитання частоти від зовнішнього джерела напруги від 1:1 до 100:1.

- Глибина хитання частоти від внутрішнього генератора до 100:1.

- Час хитання від внутрішнього генератора: від 0,5 до 30 с.

- Режим хитання: лінійний / логарифмічний.

- Амплітудна модуляція: глибина: 0-100%, частота: внутрішня 400 Гц, зовнішня 0-1 МГц. - Частотна модуляція: глибина 0 - ± 5%, частота: внутрішня 400 Гц, зовнішня 0-20 кГц.

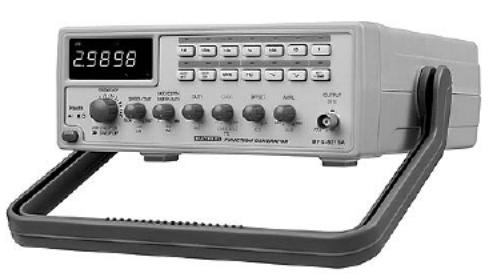

Рис. 3.38. Зовнішній вигляд функціонального генератора MFG-8216A

Рис. 3.39. Зовнішній вигляд функціонального генератора MFG-8219A

Функціональні генератори фірми ez Digital

Японська фірма EZ Digital відома розробкою і виробництвом цифрових вимірювальних приладів цілком помірною вартістю. Випускає вона і ряд моделей функціональних генераторів.

На рис. 3.40 показаний зовнішній вигляд функціонального генератора FG-7002C. Це найпростіший з генераторів даного класу фірми EZ Digital. Крім функціонального генератора з функціями свіп-генератора прилад має вбудований цифровий частотомір. На прилади дається гарантія на 2 роки.

Основні параметри функціонального генератора FG-7002C наступні:

- Діапазон частот 0,02 Гц - 2 МГц.

- 4 в 1: свіп-генератор, функціональний генератор, генератор імпульсів і частотомір.

- Синусоїдальний, пилкоподібний, трикутний і імпульсний сигнали на вии

ході.

- Вбудований частотомір до 50 МГц для внутрішніх і зовнішніх сигналів.

- Режим хитання частоти з внутрішнім і зовнішнім управлінням від 1:1 до 100:1.

- Низькі спотворення для синусоїдальних сигналів: менше 1% в діапазоні 0,2 - 100 кГц.

- Регулювання симетрії для пилкоподібних та імпульсних сигналів.

- Сигнали з рівнями ТТЛ і КМОП.

- Регульоване зсув по постійному напрузі.

- Плавний і ступінчастий ((20 дБ) атенюатори.

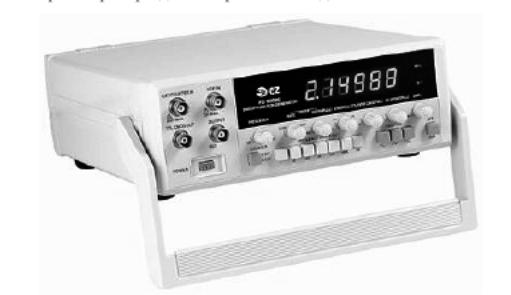

Рис. 3.40. Зовнішній вигляд функціонального генератора FG-7002С
