Експлікація підлог

Номер приміщення	Тип підлоги	Схема підлоги	Елементи підлоги та їх товщина, мм	Площа, м2
1	2	3	4	5

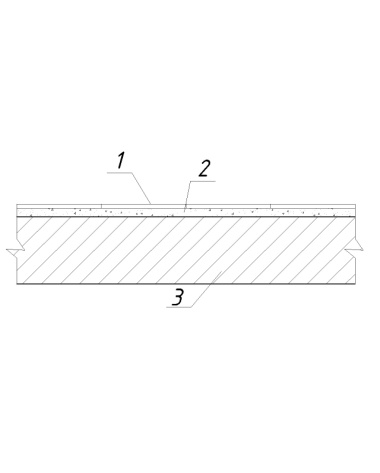

Житлові кімнати	1		1. Лінолеум - 5мм 2.Стяжка цементно-піщана - 20мм 3. З/б плита перекриття -220мм	1113,28
Коридори вітальні	2		1. Паркет - 5мм 2.Стяжка цементно-піщана - 20мм 3. З/б плита перекриття -220мм	249,24
Кухня, санвузли	3		1. Керамічна плитка на клей цементі – 8мм 2. Цементно-піщана стяжка - 20мм 3. З/б плита перекриття -220мм	381,24
Сходові площадки	4		1.Покриття мозаїчне -20мм 2.Сходова площадка	64,41

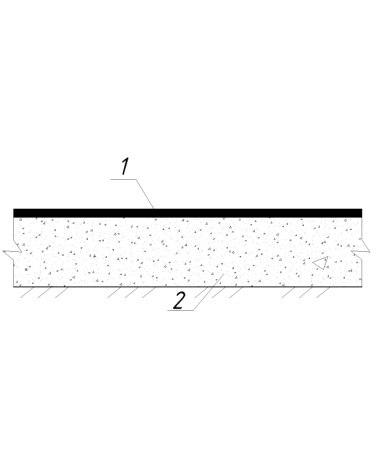

Технічне підпілля	5		1.Асфальто-бетон – 20мм 2.Утрамбовка щебенем ґрунту – 80мм	366,80

1.6 Теплотехнічний розрахунок зовнішньої стіни

Район будівництва - м. Миколаїв

Розрахункова схема:

1. Штукатурка Ceresit

Капронова штукатурна сітка

2.Утеплювач – пінополістирольні плити

3.Керамзитобетон

4.Цементно-піщана штукатурка

Розрахунок ведеться на підставі ДБН В.2.6-31:2006 «Теплова ізоляція

будівель».

1. По карті-схемі температурних зон України визначаємо температурну

зону району будівництва (додаток В стор. 18(1)). Село Коблево знаходиться в Миколаївській області відноситься до третьої температурної зони.

2. Визначаємо вологісний режим приміщень (додаток Г стор.19 (1))

Вологісний режим нормальний, вологість внутрішнього повітря 50φ_в60

(додаток Г.2 стор. 19(1)). Визначаємо розрахункову температуру повітря

t_в=20⁰С

3. Визначаємо вологісні умови експлуатації матеріалу

огороджувальних конструкціях (додаток К стор. 29(1))

Умови експлуатації – Б

4. Для зовнішніх огороджувальних конструкцій опалювальних

будинків та споруд обовязкове виконання умови:

RΣ пр.≥ Rg min

RΣ пр. – приведений опір теплопередачі непрозорої огороджувальної конструкції

[ м²•К/Вт].

Rg min – мінімально допустиме значення опору теплопередачі непрозорої

огороджувальної конструкції [ м²•К/Вт].

Rg min визначаємо по табл. 1 стор. 4(1)

Rg min = 2,2 м²•К/Вт

α_в – коефіцєнт тепловіддачі внутрішньої поверхні огороджуючої конструкції

(додаток Е стор. 21(1))

α_в=8,7 Вт/(м²•К)

δ₁, δ₂, δ₃, δ₄ – товщини шарів огороджувальної конструкції

δ₁=20мм=0,02м

δ₂=х

δ₃=220мм=0,22м

δ₄=10мм=0,01м

λ₁, λ₂, λ₃, λ₄ – коефіцієнт теплопровідності шарів огороджуючої конструкції

(додаток Л стор. 30(1))

λ₁= 0,81 Вт/(м•К)

λ₂= 0,037 Вт/(м•К)

λ₃=0,26 Вт/(м•К)

λ₄=0,81 Вт/(м•К)

х=0,043

Товщина утеплювача 43мм.

Загальна товщина стіни 20+43+220+10=293мм.

Приймаємо товщину зовнішньої стіни 300 мм.

1.7 Зовнішнє та внутрішнє опорядження будівлі

Зовнішнє опорядження - зовнішні стіни керамзитобетонні панелі утепленні іззовні пінополістирольними плитами та поштукатурені по сітці декоративною

штукатуркою CERESIT.

Внутрішнє опорядження – внутрішні стіни та перегородки шпаклюються. У житлових кімнатах наклеюються шпалери.

В санвузлах стіни облицьовуються керамічною плиткою на всю висоту.

Стелі шпатлюються та фарбуються водоемульсійною фарбою за 2 рази.

Стіни на кухнях шпаклюються та облицьовуються керамічною плиткою на всю висоту.

1.8 Інженерно-технічне устаткування будівлі

Водопостачання – господарсько – питний від зовнішніх мереж. Труби поліетиленові. Ввід водопроводу здійснюється в індивідуальний тепловий пункт, де встановлюється водомір холодної води.

Каналізація - розділова господарсько-побутова.

Опалення – центрально водяне від зовнішніх мереж теплоносій вода температурою 115-70^оС

Вентиляція – приточно витяжна з механічним та природним побудженям.

Гаряче водопостачання – від місцевих нагрівальних пристроїв.

Електропостачання – від зовнішніх мереж напругою 380-220В

Слабкострумові пристрої – підключення до зовнішніх мереж телефонізації та радіофікації виконується при прив’язці проекту відповідно з техумовами виданими вузлами зв’язку. Слабкострумові пристрої : радіофікація, телефонізація, телебачення.

1.3 Вертикальна привязка будівлі до рельєфу місцевості

1. Визначаємо фактичні позначки землі у кутах будівлі

2. Визначаємо Н_ср фактичну

3. Визначаємо проектні позначки у кутах будівлі

4. Визначаємо абсолютну позначку підлоги першого поверху
