Глава 9

Указания по обслуживанию микропроцес сорного управления ERGOtech NC4

134

Литье под давлением — коротко и ясно

Эффективность управления NC4 основывается, в первую очередь, на использовании микропроцессоров. Условием эксплуатационной надёжности данного управления является полное исключение ка­ких-либо воздействий помех на управление. Возможные помехи, ко­торые может генерировать сама машина, были подавлены при изго­товлении машины за счёт демпфирования электрических приборов или прокладки экранированных кабелей.

Внимание!

Индикаторные адаптеры со светодиодами нельзя устанавливать на разъемы пропорциональных клапанов. Адаптеры вызывают ошибки в работе клапанов.

При воздействиях помех, источник которых находится вовне, необхо­димо принять соответствующие меры, например, демпфировать пе­риферийные устройства (используя помехогасящие звенья). См. так­же указания в инструкциях по обслуживанию.

Splastservice

:!■

Литье под давлением — коротко и ясно .._

Пульт управления — Эргоконтроль

135

ШШШШ GO 9ВП& «шь

!©«<3& «ИИ! 1»Ю№ CBBI

19в9€1С Ш О С DOC

Дисплей

Кнопки выбора функций

Десятичный блок

Кнопки функции

ручного

управления

Переключатель режимов работы

Кнопка качества

Аварийный выключатель

Встроенный

принтер (опция)

Программные кнопки, выбор меню

Кнопки выбора функций

Кнопки

управления

курсором

Верньер

Кнопки управления роботом

Прорезь для чип-карт Кнопка пуска

Кнопки екл /выкл. насоса, обогрев цилиндра и формы

Дисковод, ящик для дискет

Кнопки особых функций

Внешний вид передней панели Эргоконтроль

Demag

plastservice

136

Литье под давлением — коротко и ясно

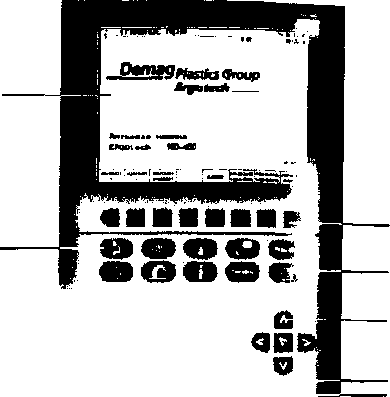

Навигация по страницам дисплея

Кнопки выбора функций

1^ О О © в

_{■ ® *> °} ^{ш в}

Дисплей

Программные кнопки, выбор меню

Кнопки выбора функций

Блок выбора масок состоит из трех частей:

• дисплея на жидких кристаллах,

• кнопок выбора функциональных групп,

• программных кнопок выбора меню, изменяющих свое назначение, в разных масках.

Кнопки выбора функциональных групп:

Форма

Узел впрыска

Температуры Программные Статистика переключатели процесса

Автоматизация

Робот

Информация

Сервис

Тревоги

Нажатие кнопки функциональной группы вызывает на дисплей ос­новную маску выбранного узла или блока данных.

Дополнительные маски относящиеся кданной функциональной груп­пе вызываются программными кнопками выбора меню.

Пример: после нажатия кнопки функциональной группы "Форма" от­крывается маска параметров движения формы. Программными кнопками можно вызвать другие маски, относящиеся к форме - вы­талкиватель, стержни, пневмоклапаны и т. д.

Demag

plastservice

Литье под давлением — коротко и ясно

137

Клавиши управления курсором и десятичная клавиатура

Уменьшение Увеличение Кнопка Кнопки управления

Кнопка сброса Колесо верньера

(стирания)

Выбор вводимых параметров

Управляя курсором с помощью кнопок или колесом верньера. Вы мо­жете выбрать любой параметр и изменить на десятичной клавиатуре его номинальное значение.

Заданное номинальное значение при нажатии кнопки ввода (Е) со­храняется в памяти Эргоконтроля. При программировании номи­нального значения в верхней части дисплея индицируется возможное минимальное и максимальное номинальное значение, действитель­ное для данного параметра. Кроме того, на экран выводится прежнее значение,записанное в память.

Выбранное номинальное значение можно легко корректировать, уве­личивая или уменьшая его при помощи стрелок на десятичной кла­виатуре или колесом верньера. Отменить последний ввод Вы можете кнопкой "С".

Все клавиши управления курсором выполняют функцию повтора, т. е. при длительном нажатии курсор в ускоренном темпе перемещается по экрану.

Для того, чтобы вернуть курсор в исходное положение, нужно нажать на клавишу, находящуюся в центре блока клавиш управления курсо­ром.
