У plastservice

Литье под давлением — коротко и ясно

95

Типичное изменение давления при заполнении формы

Давление(р) ограничение давления впрыска	\ переключение
/ фаза впрыска
	фаза выдержки под давлением	—►

Время (t)

5.2. Время охлаждения

Расчёт времени охлаждения выполняется по следующей формуле:

охлажд. ■)

-xln

7t

в которой:

¹охлажд. S

^aeff

frw/и*-/. — время охлаждения;

- толщина стенки;

• фактическая теплопроводность;

• средняя температура извлечения;

- температура материала; i

Vwz - средняя температура стенки формы (среднее значение ми­нимальной и максимальной температуры стенки формы в течение цикла литья под давлением).

Для того, чтобы выполнить предварительную оценку на основании Диаграммы, уравнения времени охлаждения для различных видов пластмасс можно классифицировать по группам. В основу такой клас-

Demag

plastservice

96 . Литье под давлением — коротко и ясно

сификации положены средние значения температуры материала, стенки формы и извлечения изделий из формы (см. гл. 4.1).

Изменения температуры материала при толщине стенки до 4 мм не существенны (< 1 с).

Напротив, изменения температуры стенки формы должны быть при­няты во внимание.

Примечания к составлению диаграммы времени охлаждения: Уравнения функции

^охлажд. /, I / X _»

ПС

,= 2,64xS^z

ПА6, ПБТФ, ПЭ-НД

2,82 xS^z

АБС , ПС, САН, ПА 6.6

*охлажд. J,UU X Ь

ПЭ-ВД, ПММА

'охяавд j , b / X Ь

ПП

ПОМ

to

4,18xS

здесь: S — толщина стенки (мм) Ъхлажд. = время охлаждения (с)

Следующая таблица содержит значения точек кривой для различ­ных групп пластмасс. Точки кривой нанесены также на диаграмму (см. ниже) для S = от 1 до 2,5 мм и S = от 2,5 до 4 мм.

Толщина стенки	S = 2 мм				S = 4 мм
Изменение температуры стенки формы на (°С)	-МО	+ 5	-5	-10	+ 10	+5	-5	-10
Изменение времени охлаждения на (с)	+5	+ 2	-1,2	-2	+20	+ 7,5	-5	-9

Влияние температуры стенки формы на время охлаждения при тол­щине стенки от 2 до 4 мм.

Demag

plastservice

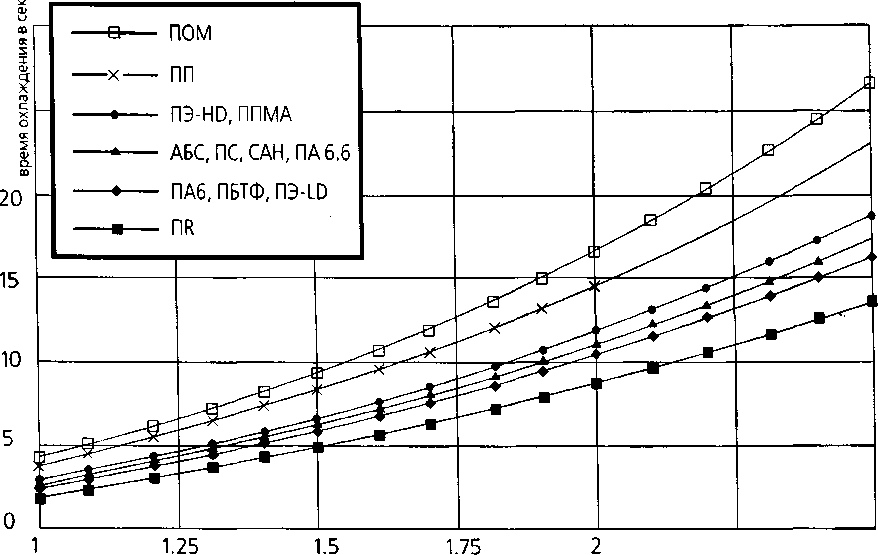

Время охлаждения как функция толщины стенки от 1 до 2,5 мм

§

толщина стенки в мм

D

ш

to 3"

О)

8Г

(D

_I

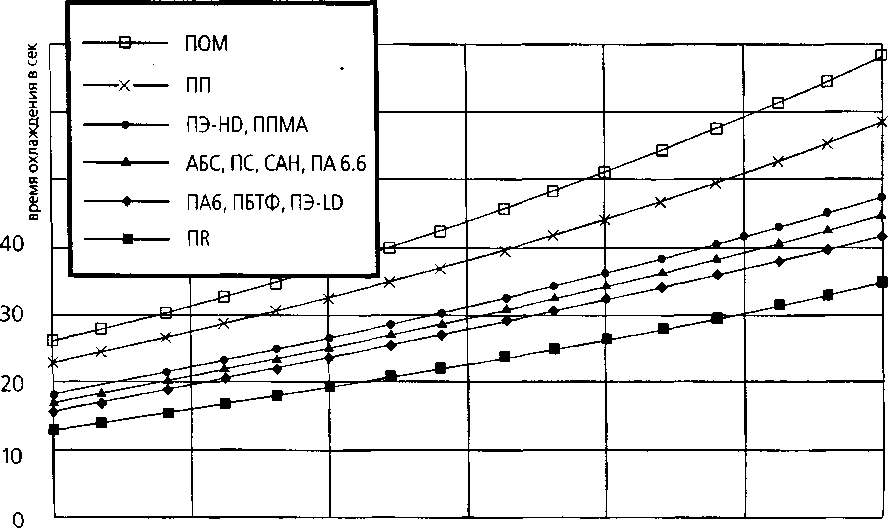

Время охлаждения как функция толщины стенки от 2,5 до 4 мм

₁

В)

!

£

ь

41

§

It

X S

_г

1 I

2.75

3.75

толщина стенки в мм

_I

Глава 6

Обеспечение i качества литья под давлением: правильная оценка и выбор параиметров процесса
